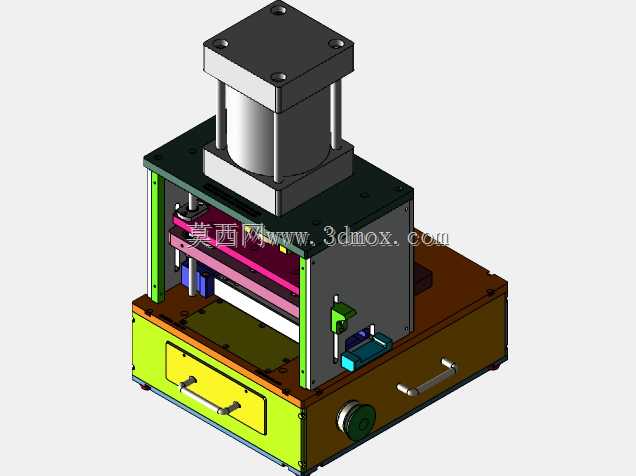

带顶出功能的二极管切割弯曲工装

这款带顶出的二极管切割弯曲工装，主要应用于电子元器件批量加工生产线的二极管引脚处理环节，适配直插式二极管的引脚定长切割、角度预弯工序，是电子组装产线前端引脚成型环节的核心配套工装，能够替代传统人工逐件弯折裁切的作业模式，大幅提升小功率直插二极管的引脚成型一致性，降低人工操作带来的引脚长度偏差、弯折角度误差、元件本体损伤等不良问题。工装整体采用模块化设计思路，核心功能模块分为定位装夹单元、切割执行单元、弯曲成型单元、顶出卸料单元四个部分，各单元之间通过高精度定位销完成装配对接，可根据不同封装规格的二极管快速更换定位镶件，适配多种引脚间距、本体长度的直插二极管加工需求。定位装夹单元设置了与二极管本体轮廓匹配的仿形定位槽，槽体边缘做了0.2mm的倒角处理，避免元件放入过程中刮伤本体塑封层，装夹时采用侧向弹性压块完成元件固定，压块接触元件的位置粘贴有聚氨酯缓冲垫，既保证装夹稳定性，又不会压裂元件本体。切割单元采用平口切刀配合硬质合金刀垫，切刀的裁切行程设置了硬限位，能够保证裁切后的引脚长度公差控制在±0.1mm范围内，避免引脚过长导致后续插件时卡板、过短导致焊接虚焊的问题。弯曲成型单元的弯折冲头角度可根据工艺需求在0-90度范围内调整，弯折位置设置了圆弧过渡面，避免弯折过程中引脚出现应力集中断裂、镀层脱落的问题。顶出单元采用弹性顶针结构，在裁切、弯折工序完成后，压块抬起的瞬间顶针自动将加工完成的二极管从定位槽中顶出，顺着工装侧面的导料槽滑入收料盒，无需人工手动取件，有效避免取件过程中碰弯已成型的引脚。工装的整体安装边界紧凑，可直接固定在常规台式压力机的工作台面，也可适配自动化引脚成型设备的安装接口，整体外形尺寸适配小型加工工位的空间要求，安装孔位采用通用间距设计，无需额外加工转接板即可完成快速装夹调试。工装的各运动部件均设置了自润滑导套，长期高频作业下也不会出现卡滞、磨损超差的问题，日常维护仅需定期清理切屑、检查切刀磨损情况即可，能够满足电子加工厂连续批量生产的使用需求，有效提升二极管引脚成型工序的作业效率与加工良率。
