69毫米口径活塞连杆组件三维建模设计

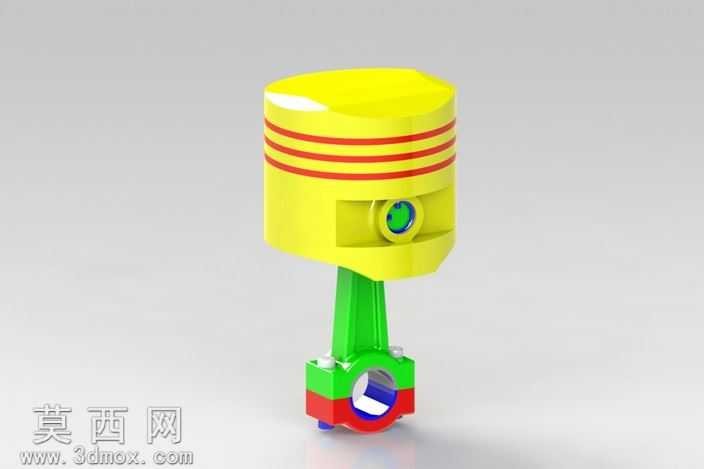

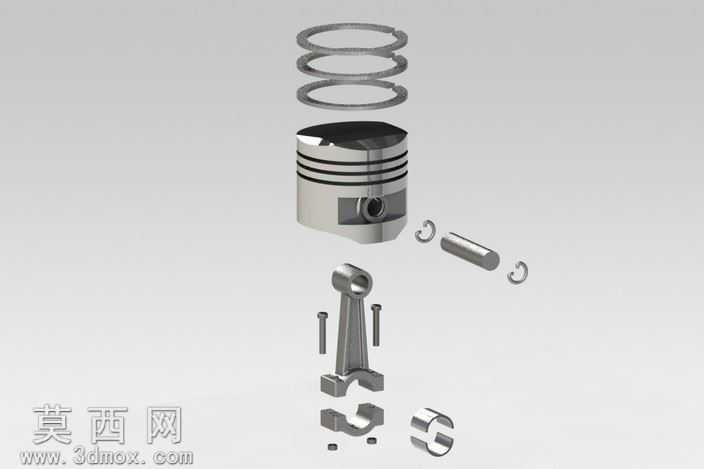

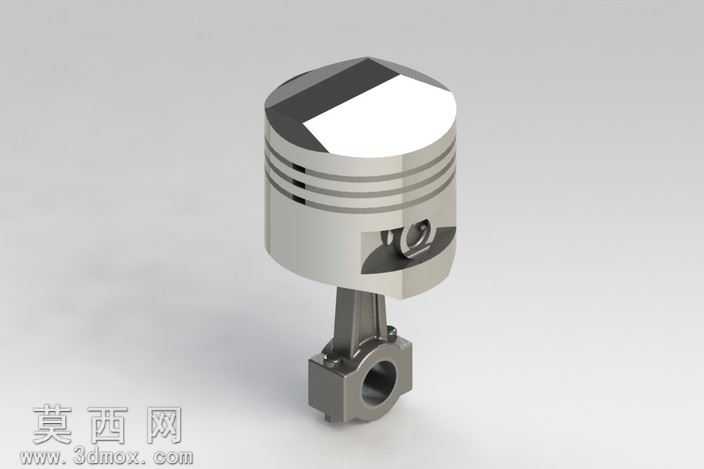

本作品为69毫米口径活塞连杆组件的三维建模成果，建模过程严格遵循内燃机活塞组件的实际工程尺寸规范，以参数化建模思路完成整套零件的设计与装配。首先针对活塞头部分，建模时精准还原了顶部的燃烧室凹面结构，头部三道活塞环槽的尺寸公差、环岸的厚度比例都严格匹配69mm缸径的设计要求，活塞销座的凸台结构、内部的加强筋布局都做了精细化建模，既保证结构强度符合工作要求，也还原了真实零件的减重设计细节。连杆部分采用分体式结构建模，分别完成连杆体、连杆盖的独立建模，精准还原了连杆大头的剖分面定位结构、小头的衬套安装位，杆身的工字形截面结构严格按照受力优化的形态制作，保证模型结构符合实际零件的力学设计逻辑。装配阶段严格按照实际装配关系添加配合约束，活塞销与活塞销座、连杆小头的转动配合，连杆螺栓与连杆盖、连杆体的螺纹紧固配合，活塞环与环槽的间隙配合都逐一设置，整套装配体无干涉、无配合错误，可直接用于运动仿真演示。材质渲染阶段，为活塞、连杆等金属零件赋予了磨砂铝合金与调质钢材的写实材质，还原了金属零件表面的机加工纹理，活塞环部分做了镀铬层的高光材质区分，连杆螺栓做了发黑处理的深色金属材质，不同零件的材质区分清晰，渲染光影柔和，能够清晰展现整套组件的结构细节与装配关系。设计过程中充分考虑了活塞组件在往复运动中的结构合理性，所有倒角、退刀槽、工艺孔等细节都没有遗漏，既保证了模型的外观写实度，也保证了模型的工程实用性，可用于教学演示、结构参考、运动仿真等多种场景。
