完全准尺寸公式1前翼及鼻部结构设计

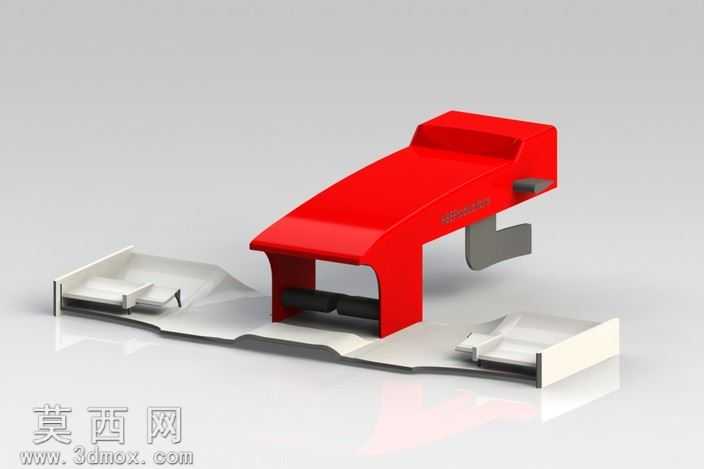

本作品为完全准尺寸公式1前翼及鼻子结构的三维建模设计，整体建模过程严格遵循空气动力学设计逻辑与赛事部件尺寸规范，采用SolidWorks完成全参数化建模搭建，确保各曲面衔接顺滑、结构尺寸精准可落地。建模阶段首先以基准坐标系为核心，先完成鼻部主承力结构的轮廓草绘，通过多截面曲面命令生成鼻部流畅的弧面造型，兼顾气流导入与结构轻量化需求，鼻部与前翼主翼片的衔接位置采用连续曲率过渡处理，避免气流在衔接处产生分离涡流。前翼部分采用多层翼片分层建模思路，主翼面、襟翼、端板分别独立建模后完成装配约束，翼片的攻角、弧度均按照公式1赛事的空气动力学性能要求设置，两侧端板设计了导流凹槽结构，可梳理前轮区域的乱流，降低行驶过程中的气动阻力。模型渲染阶段采用高光泽红漆材质模拟赛车碳纤维覆盖件的漆面效果，搭配哑光浅灰材质表现气流导向结构的工程质感，场景添加柔和的环境反射与地面投影，清晰呈现各部件的曲面弧度与装配关系。结构设计上，鼻部预留了与单体壳连接的安装定位槽，前翼主翼片内部设计了加强筋结构，在保证翼面气动外形精度的同时提升结构刚性，两侧的小翼片采用快拆式安装结构设计，可根据不同赛道的气动需求快速调整更换。整个建模过程全程采用全尺寸参数驱动，各部件的相对位置、翼片角度、曲面弧度均可通过参数调整快速修改，方便后续针对不同赛道特性做气动性能优化，模型完整还原了公式1前翼及鼻部的核心结构特征，各装配间隙、安装位均按照实际赛事部件的装配标准设置，可用于空气动力学仿真分析、结构强度验证以及相关教学演示场景，曲面建模过程中严格控制曲面的控制点数量，确保曲面质量达到G2连续标准，避免后续加工或仿真过程中出现网格畸变问题。
