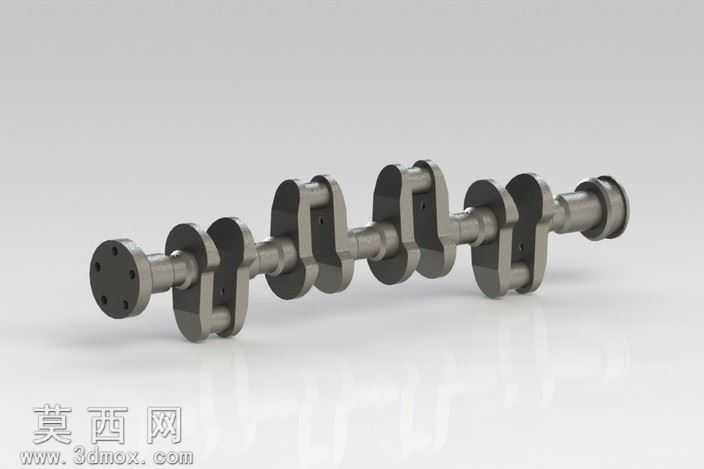

69毫米冲程四缸发动机曲轴结构设计

本模型为适配69毫米冲程的四缸发动机曲轴，采用SolidWorks完成全参数化三维建模，建模过程严格遵循内燃机曲轴设计规范，先以旋转凸台指令生成曲轴的主轴颈、连杆轴颈基础回转基体，再通过拉伸切除、圆角指令加工出曲柄臂的减重结构与应力过渡圆角，所有轴颈的同轴度、曲柄销的相位角均按照直列四缸发动机1-3-4-2的点火顺序做精准约束，四个连杆轴颈的相位差严格设置为180度，保证发动机运转时的动平衡基础精度。材质设定阶段为模型赋予了锻钢材质属性，通过外观编辑工具调整金属粗糙度、反射率参数，模拟模锻后经调质处理的曲轴表面质感，主轴颈与连杆轴颈的工作表面单独设置更高的光洁度参数，还原精加工后的轴面效果，曲柄臂部分保留锻件自然的哑光金属质感，区分不同加工区域的表面特征。渲染环节采用工作室环境光搭配定向补光，多角度打光突出曲轴各轴段的圆柱轮廓、曲柄臂的曲面过渡，避免金属材质出现过曝或暗部死黑问题，清晰展示各部位的结构衔接关系。结构设计上，曲轴前端预留了正时齿轮、皮带轮的安装轴段与键槽结构，后端设置了飞轮连接法兰与密封轴颈，每个连杆轴颈两侧都设计了平衡配重结构，抵消活塞连杆组往复运动产生的惯性力，轴颈内部预留润滑油道连通路径，可满足发动机压力润滑的油路布置需求，所有过渡圆角均按照应力分散要求设置合理半径，降低应力集中带来的断裂风险。整体建模过程完全参照量产发动机曲轴的实际尺寸逻辑，各部位尺寸比例协调，装配基准清晰，可用于发动机结构教学、动力系统方案验证、相关零部件的干涉检查等场景，模型结构完整无缺失特征，各参数可根据实际设计需求进行编辑调整。
