五轴加工离心式水泵叶轮结构设计

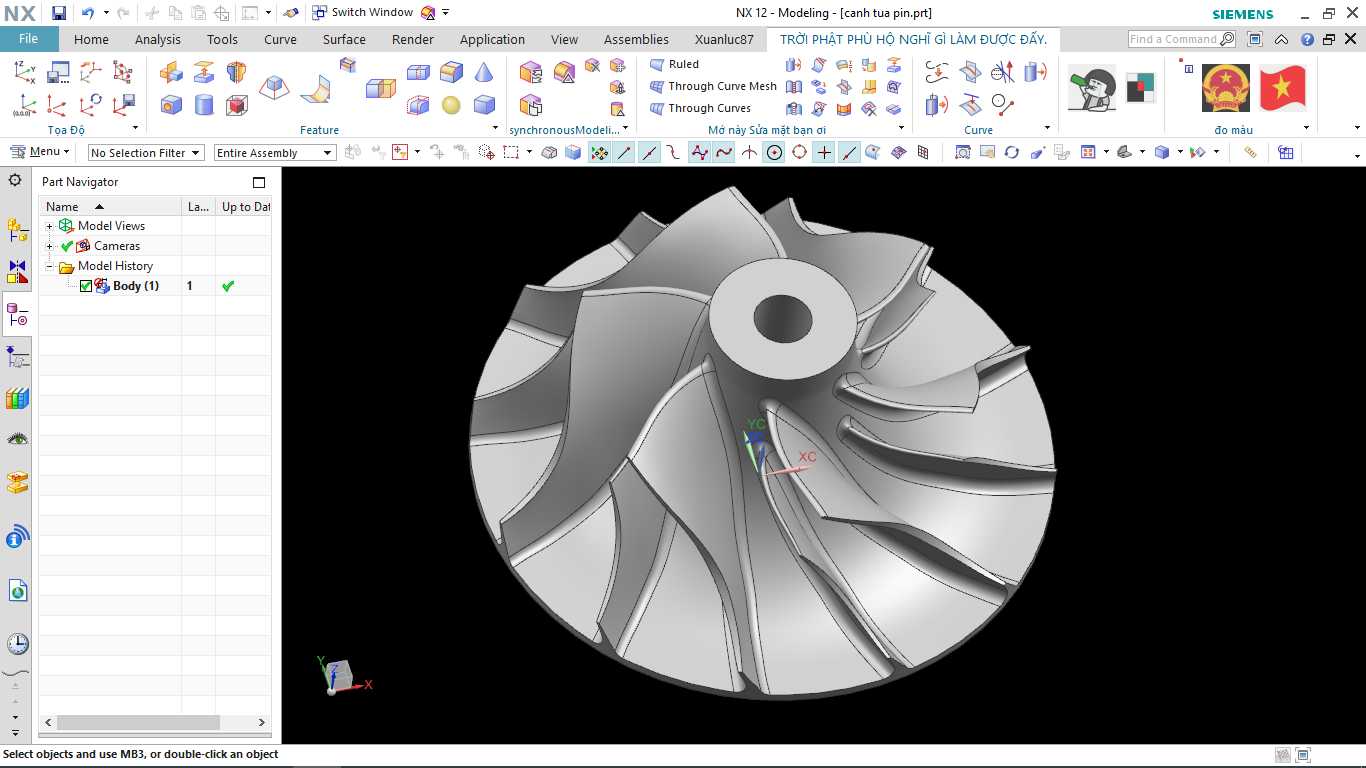

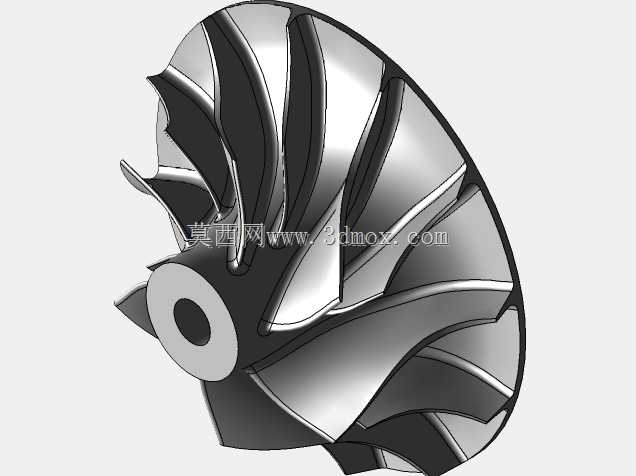

该叶轮作为离心式流体输送设备的核心做功部件，广泛应用于市政供水、工业循环水系统、暖通空调水循环、农业排灌以及小型流体增压场景中，是将原动机的机械能转化为流体压能与动能的核心载体，直接决定整台流体输送设备的运行效率、扬程覆盖范围与运行稳定性。从功能特性来看，该叶轮采用后弯式扭曲叶片设计，叶片沿轮毂轴向延伸至轮盖侧形成封闭流道，能够在高速旋转过程中，通过叶片的曲面导流作用，引导进入叶轮中心的流体沿流道向轮缘方向加速运动，在流道出口处将流体平稳甩出至蜗壳结构，减少流体在流道内的冲击损失与涡流损耗，相比直叶片设计能够有效提升水力效率，降低设备运行过程中的能耗与流动噪音。从设计思路层面，该叶轮的叶片曲面为复杂空间自由曲面，整体采用五轴联动加工工艺实现成型，设计过程中充分考虑流体在流道内的流动状态，对叶片进口边做了圆滑修型处理，能够适配不同来流角度的流体进入，减少叶轮进口处的冲击损失，降低设备在变工况运行下的气蚀风险，延长叶轮的实际使用寿命；轮毂中心设置标准通孔结构，用于与驱动轴进行配合安装，安装时通过轴键传递扭矩，轮毂端面预留有轴向定位台阶，能够保证叶轮安装后与泵腔的轴向间隙符合设计要求，避免运行过程中出现叶轮与泵壳摩擦的问题。从外形尺寸与安装边界来看，该叶轮整体为回转类结构，径向最大尺寸适配对应规格泵体的内腔流道尺寸，轴向安装长度匹配泵腔的轴向安装空间，叶片出口宽度与蜗壳的进口流道宽度相适配，安装时仅需将中心孔与驱动轴配合到位，完成轴向锁紧即可保证运行时的同轴度要求，无需额外做复杂的适配调整。该叶轮的曲面加工精度直接影响流道的表面光滑度，五轴加工的成型方式能够保证叶片型面的加工精度，减少流道表面的凸起与凹陷，降低流体流动过程中的沿程阻力，进一步提升设备的运行效率，同时整体结构采用一体化设计，没有拼接焊缝，在高速旋转过程中具备更好的结构强度，能够承受更高的转速与流体压力，适配不同扬程需求的流体输送场景，在长期运行过程中能够保持稳定的性能输出，减少因叶轮结构变形或磨损带来的性能衰减问题。
