TO-220AB封装直插整流功率器件

这款TO-220AB封装的直插整流功率器件，是电力电子电路中承担交流电整流功能的核心无源器件，广泛应用在开关电源、线性稳压电源、电机驱动电路、家电控制板、工业变频器、充电桩功率模块等场景中，能够将交变电流转换为单向脉动直流，为后级电路提供稳定的直流供电基础，是小功率到中功率电能变换场景里应用最普遍的整流元件封装形式之一。

从功能特性来看，该器件依托内部半导体PN结的单向导电特性实现整流功能，搭配TO-220AB封装自带的散热安装孔，可通过额外加装铝制散热片提升持续通流能力，能够在常规民用、工业级电路的工作温度区间内稳定运行，引脚采用标准直插排布，适配常规波峰焊、手工焊的生产加工工艺，生产装配环节的兼容性极强。

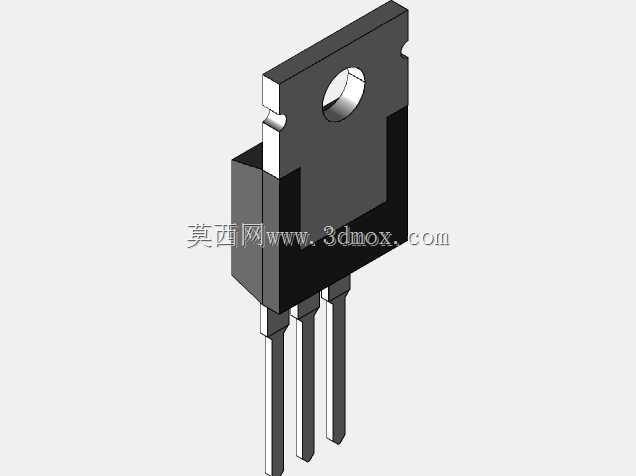

在设计思路上，该结构完全遵循行业通用的TO-220AB封装规范进行三维建模还原：塑封主体采用耐高温阻燃工程塑料的外形结构，包裹内部半导体芯片与引线框架，背部露出的金属散热片与芯片散热端直接连通，顶部预留的标准安装孔用于和散热片通过螺丝锁附固定，保证散热路径的热阻足够低；三根直插引脚采用等间距平行排布，引脚长度、截面尺寸完全符合行业通用焊盘设计规范，能够直接匹配市面上绝大多数PCB板的对应封装焊盘，无需额外调整开孔位置与间距。

从外形尺寸与安装边界来看，该器件塑封主体的宽度、厚度、高度均符合JEDEC标准中TO-220AB的封装尺寸要求，引脚伸出塑封主体的长度满足PCB插装时的引脚伸出量要求，既可以保证焊接时的焊锡浸润效果，也不会因为引脚过长导致装配后与周边元件产生干涉；背部散热片的安装孔位置居中，锁附螺丝时不会与周边电路、结构件产生空间冲突，在进行整机结构布局时，只需要在器件背部预留对应散热片的安装空间，同时保证引脚插装路径上无结构遮挡，即可顺利完成装配。该三维模型完整还原了器件的所有外形特征与安装基准，可直接用于PCB布局的干涉检查、整机结构的空间排布验证、生产工装的定位设计等环节，帮助工程师在设计阶段提前规避元件装配冲突、散热空间不足等常见问题，缩短产品开发的迭代周期。
