四端子功率整流器结构设计方案

这款功率整流器是电力电子变换回路中的核心功率器件，主要应用在工业变频驱动、大功率开关电源、新能源逆变整流、直流电机调速、电焊机电源等需要交直流电能变换的工业场景中，承担着将交流输入转换为稳定直流输出的核心功能，是电能变换链路中决定系统效率与运行稳定性的关键部件。

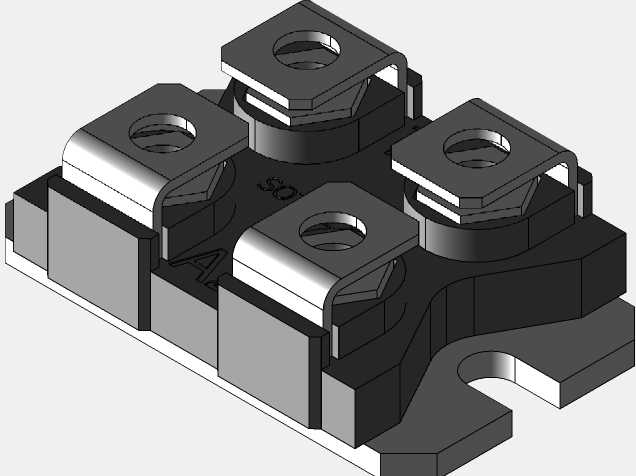

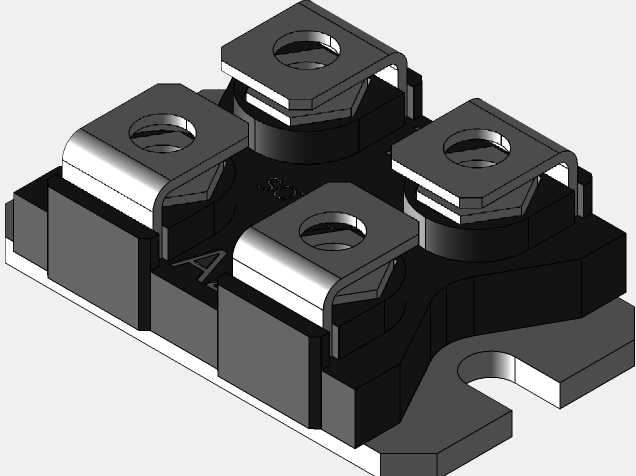

从实际使用场景来看，这类四端子结构的整流器件通常适配大电流工况，四个引出端子分别对应交流输入与直流输出的接线需求，能够承载较高的持续工作电流，适配中大功率等级的电力电子设备。器件底部设计有一体化的金属安装基板，既可以通过安装孔位与设备散热面紧密贴合，实现工作过程中产生热量的快速导出，保证器件在额定负载下的结温处于安全区间，同时金属基板也能起到结构支撑的作用，提升器件在振动工况下的安装可靠性。

在功能特性设计上，器件的功率端子采用弯折成型的金属连接片结构，每个端子都预留了标准的螺丝安装孔，方便现场接线时的螺栓固定，能够保证大电流通过时的接触压力，降低接触电阻带来的额外发热与损耗。端子与内部功率芯片的连接区域做了阶梯式的绝缘封装结构，黑色的耐高温绝缘封装材料既可以实现不同电位端子之间的电气隔离，也能抵御工业现场的灰尘、潮气侵入器件内部，提升器件的环境适应能力。

设计过程中重点考量了安装边界与电气间隙的匹配，四个功率端子呈对称式排布，相邻端子之间预留了足够的爬电距离，满足高压工况下的绝缘安全要求，避免高压工况下出现沿面放电的风险。器件整体外形为方正的块状结构，安装孔位设置在基板的延伸区域，不会占用主回路的接线空间，安装时可以直接贴合在铝制散热翅片或者水冷板表面，不需要额外设计复杂的转接结构。封装外壳的棱角处做了圆弧过渡处理，既可以降低生产封装过程中的应力集中，也能避免安装操作时的边角磕碰损伤。

在结构细节上，每个端子的固定区域都设计了下沉式的定位台阶，接线时螺栓可以自然对准安装孔位，降低现场装配的对位难度，同时台阶结构也能限制接线端子的位移，避免长期振动工况下接线松动导致的接触不良。器件整体的高度控制适配主流工业设备的内部安装空间，不会出现与周边元器件的空间干涉，能够直接替换同封装规格的同类整流器件，具备较好的通用性。
