薄板加工线用双辊式钣金冷却装置

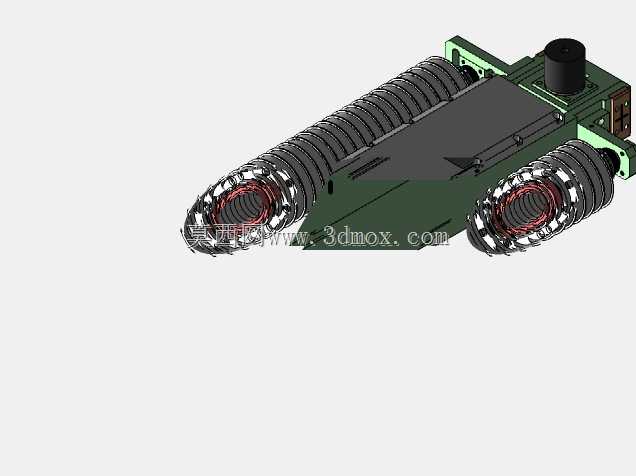

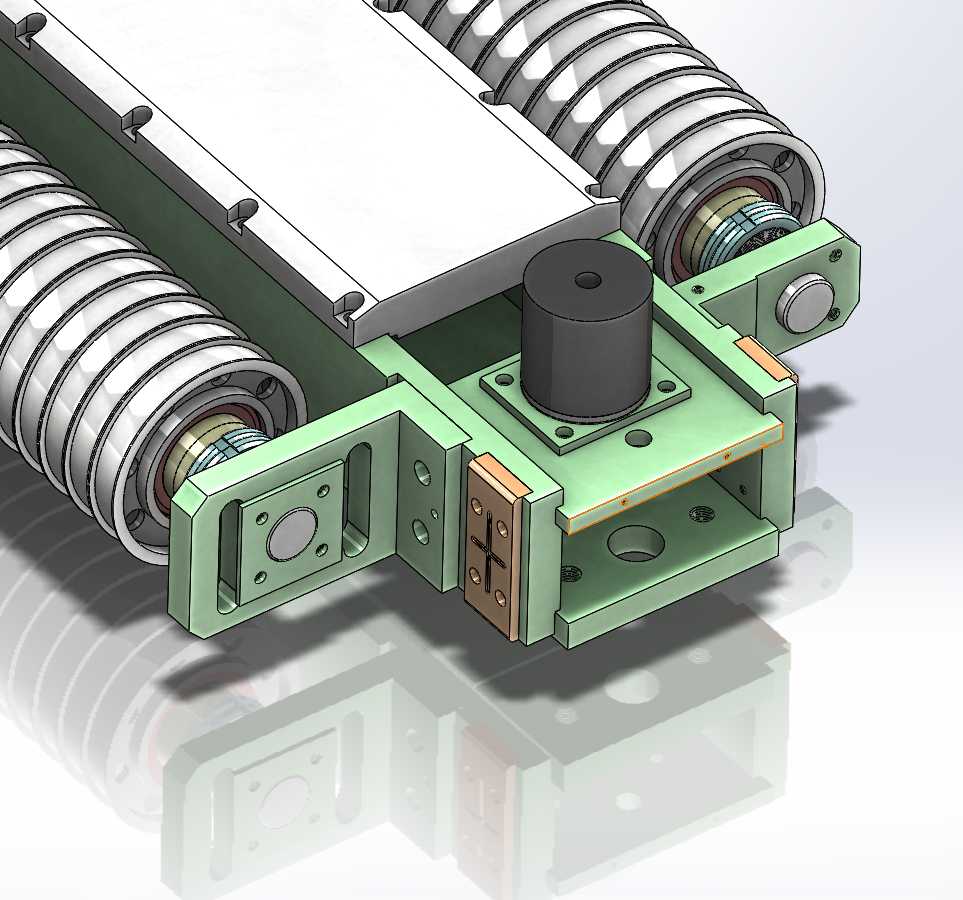

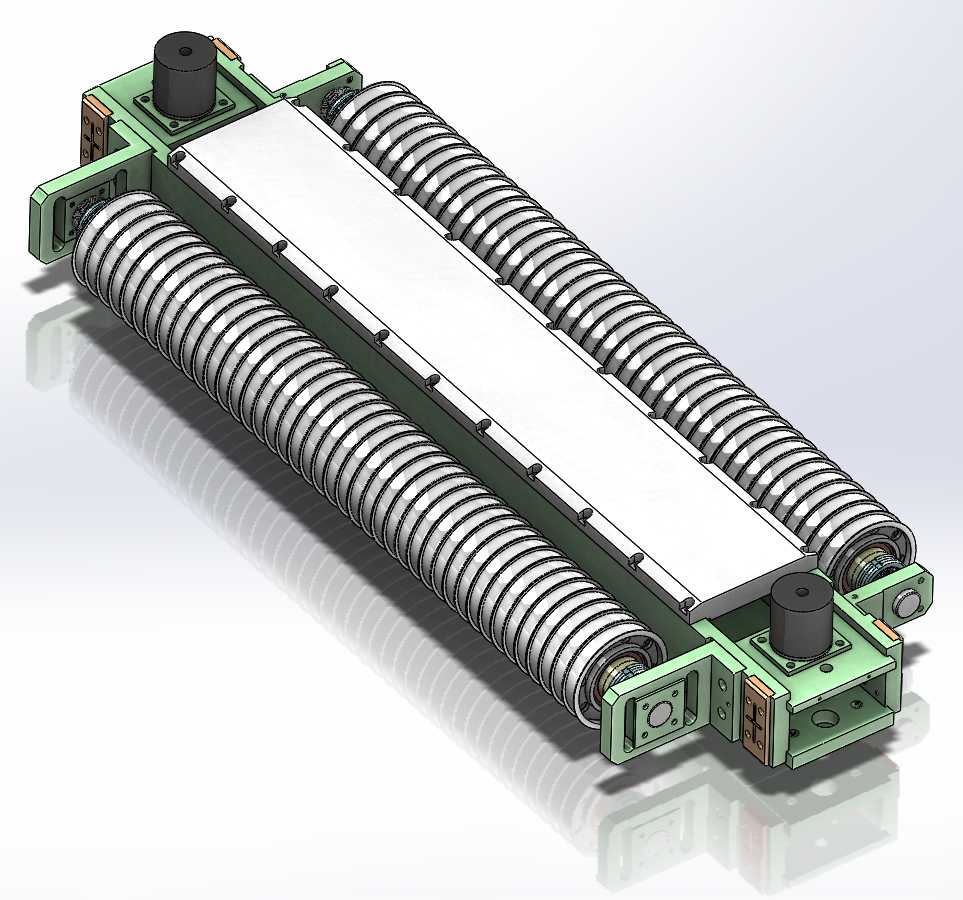

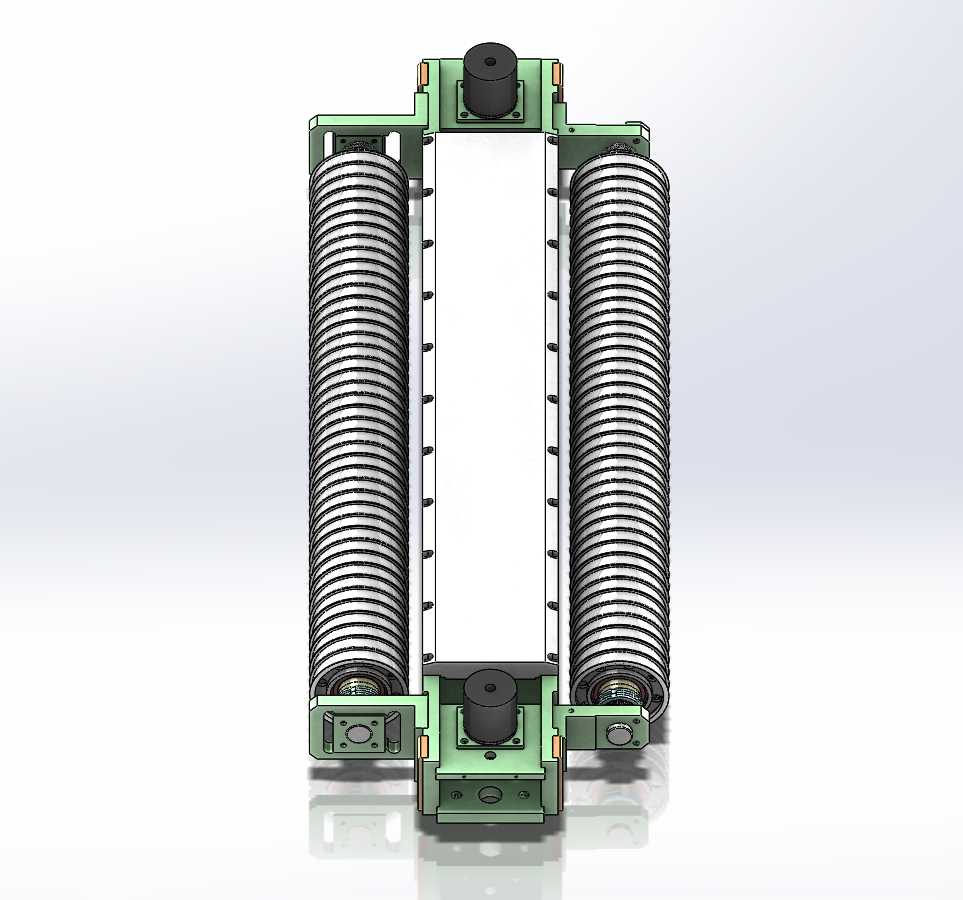

该冷却装置主要应用于连续式薄板钣金冲压、辊压成型生产线的工序衔接段，布置在高温成型工位与后续裁切、堆垛工位之间，解决刚完成热成型、热覆合工序的薄板件余温过高导致的形变、漆面粘附、操作人员烫伤等实际生产问题，适配厚度0.2mm至3mm的冷轧钢板、镀锌板、覆铝锌板等常见钣金基材的在线冷却需求。设备采用双平行辊轴并列的核心结构，两根带环形散热鳍片的冷却辊平行排布，辊面间距可通过两端安装座上的调节螺栓进行微调，适配不同厚度板材的通过需求，板材从两辊之间的间隙穿过时，辊体内部循环的冷却介质可通过辊壁与板材表面充分接触，快速带走板材携带的加工余热，同时辊面的环形鳍片可增大与空气的接触面积，配合端部的流体通路实现热量的快速散逸。两端的绿色安装支架采用一体化铸造成型后做机加工处理，支架上预留了标准的螺栓安装孔位，可直接固定在生产线的型材机架上，安装时需保证两辊的轴线平行度误差不超过0.1mm/m，避免板材走偏出现刮蹭；支架顶部设置的圆柱形流体接座用于接入冷却循环管路，可根据现场工况选择接入冷却水或者冷却油，管路接口采用标准快插结构，方便现场维护拆装。设计过程中优先考虑了连续生产的稳定性需求，辊体两端采用密封式轴承组件，既保证辊轴随板材行进顺畅转动，又避免冷却介质出现渗漏；辊面做了硬质阳极氧化处理，耐磨性能优异，长期与板材接触不会出现划痕、锈迹，不会对钣金板材的表面质量造成损伤。设备整体为模块化设计，无需额外改动原有生产线结构即可完成加装，整体宽度适配常规1250mm幅宽的钣金板材生产线，安装时需预留出两侧管路接驳的操作空间，设备底部与生产线机架的安装面保持水平，可保证板材通过时无卡滞、无剐蹭，冷却效率可根据生产线运行速度调整介质流量，适配10m/min至30m/min的常规薄板加工线速，可将刚完成热加工的板材从80-120℃快速降至室温范围内，避免余温导致的板材形变，提升后续工序的加工精度与成品良率。
