三角行星齿轮传动机构设计

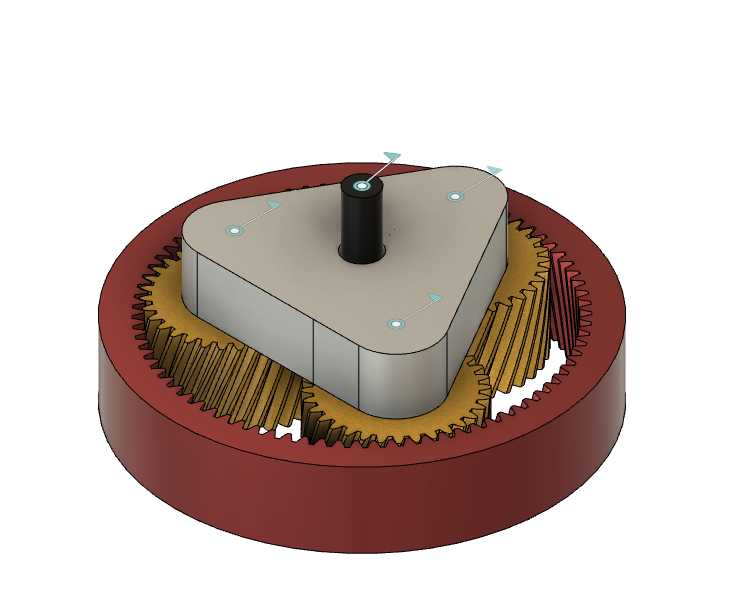

该行星齿轮传动机构是典型的同轴式减速传动组件，核心应用场景覆盖小型伺服传动系统、精密自动化工位动力传递、紧凑型机电设备动力输出端，可在有限安装空间内实现大减速比动力传输，适配对安装径向尺寸有严格限制的紧凑设备布局。整套机构采用内齿圈固定、三角行星架输出的传动方案，外围环形内齿圈作为固定支撑构件，内壁加工有连续渐开线轮齿，中心位置设置太阳轮作为动力输入构件，三组行星轮均匀分布在三角行星架的安装轴位上，同时与中心太阳轮、外围内齿圈啮合，动力从太阳轮输入后，经三组行星轮分流传递，最终由三角行星架输出低转速大扭矩动力，相比平行轴齿轮传动，同等减速比下体积可缩小40%以上，传动效率可达95%以上，运行过程中多组轮齿同时啮合，载荷分布均匀，抗冲击负载能力更强。设计过程中优先考虑安装边界的适配性，整体采用圆形外轮廓，外围内齿圈的外圆柱面可直接嵌入设备壳体的安装孔位，无需额外设计复杂定位结构，三角行星架顶部设置单根同轴输出轴，轴径与常规微型联轴器的适配尺寸匹配，可直接连接负载端构件，中心太阳轮的输入轴孔预留标准键槽位，可直接与驱动电机输出轴配合，无需额外转接构件。轮齿参数采用标准渐开线圆柱齿轮设计，齿侧间隙控制在精密传动允许范围内，既保证传动过程无卡滞，又能将回程误差控制在较小区间，三角行星架的三个安装轴位采用等角度120度分布，保证三组行星轮受力均匀，避免偏载导致的轮齿异常磨损，行星架主体采用圆角三角形结构，在避让内齿圈内壁轮齿的前提下最大化结构强度，输出轴与行星架主体采用一体化结构设计，提升输出端的抗扭能力。该机构可根据实际负载需求调整齿轮模数与齿宽参数，适配不同扭矩等级的传动需求，安装时仅需固定外围内齿圈，分别连接输入输出轴即可完成装配，维护过程中可单独拆解更换磨损的行星轮，降低后期运维成本，整体结构紧凑，传动平稳，噪音低，适合在小型自动化设备、精密传动装置、小型动力减速场景中使用，能够在狭小安装空间内完成高效动力传递，满足紧凑设备的动力传输需求。
