槽轮与小齿轮间歇传动组合结构

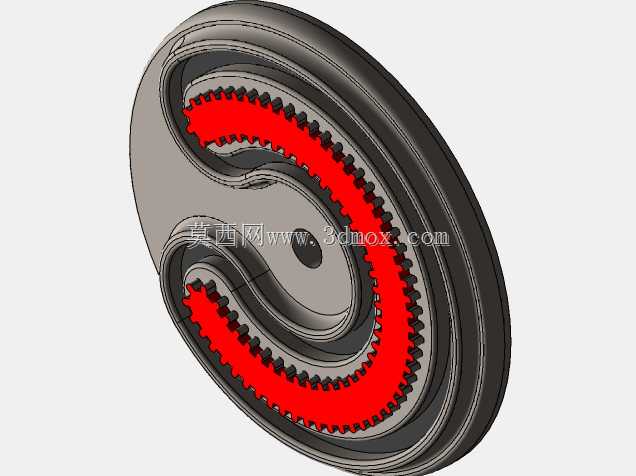

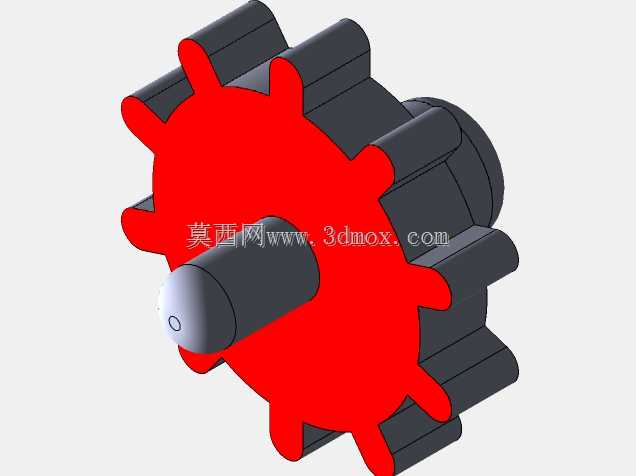

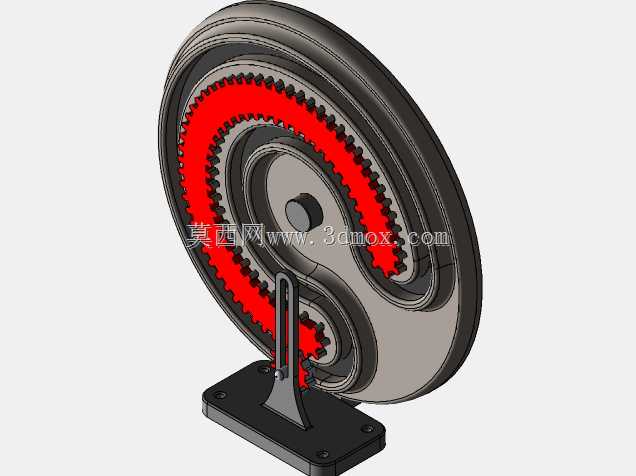

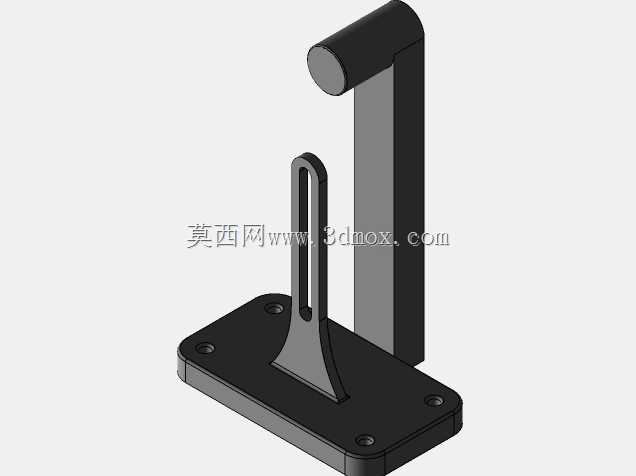

这套槽轮与小齿轮的组合传动结构，主要面向轻工自动化生产线、小型物料分拣设备、精密进给工位等需要间歇式动作输出的应用场景，在多工位转台送料、周期性分度进给、定角度间歇输送的工况中能够发挥核心传动作用，替代复杂的电控间歇方案，以纯机械结构实现稳定的周期性动作输出，降低设备电控系统的调试复杂度与后期维护成本。从实际用途来看，该结构通过小齿轮的连续匀速转动，驱动配套槽轮完成预设角度的间歇转动，可将连续的旋转输入转化为步进式的旋转输出，适配需要周期性停顿完成加工、装配、检测工序的工位需求，在小型包装设备、文具组装生产线、电子元件插接工位中都能适配，无需额外添加复杂的离合制动结构，依靠自身型线啮合就可以实现精准的分度定位。在功能特性层面，这套传动组合运行过程中冲击载荷小，传动过程噪音低，槽轮的锁止弧结构可以在停顿阶段实现输出端的自锁，无需额外添加定位锁止机构就能保证工位停留时的位置稳定性，小齿轮与槽轮的啮合型线经过优化，启动与停顿瞬间的加速度变化平缓，能够有效降低传动过程中的构件磨损，延长整套传动组件的使用寿命，同时结构整体紧凑，不需要预留过大的安装避让空间，适合集成在空间受限的小型自动化设备内部。设计思路上，这套结构优先保证传动的分度精度，将小齿轮的主动拨销与槽轮的径向槽做了等间隙配合设计，既保证传动过程中不会出现卡滞，也能控制啮合间隙避免分度误差累积，同时槽轮的轮盘部分做了等厚设计，保证转动过程中的动平衡性能，降低高速运转时的振动，底座部分采用一体化支撑结构，将两个传动构件的安装基准整合在同一安装面上，减少装配过程中的基准偏差，保证两个构件的中心距精度，避免因安装错位导致的啮合磨损加剧。从外形尺寸与安装边界来看，整套结构的轮盘部分最大外径适配常规小型设备的安装空间，底座的安装孔位采用标准化间距设计，可直接固定在型材台面或设备安装基板上，输入轴端预留了标准的联轴节连接位，可直接对接驱动电机的输出轴，输出端可直接连接转台或送料盘，不需要额外加装转接构件，整体安装边界规整，没有外凸的易干涉结构，在设备内部布局时可以灵活调整安装方位，适配不同的设备内部走线与构件排布需求。
