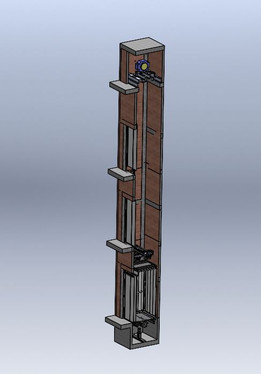

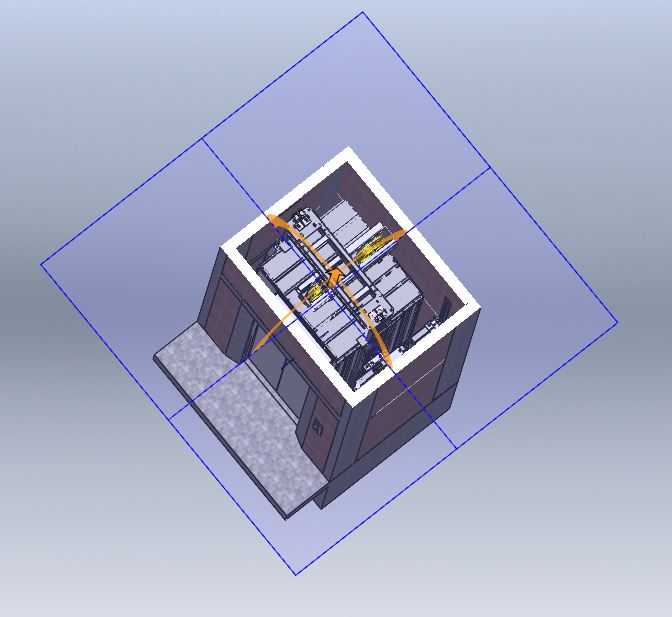

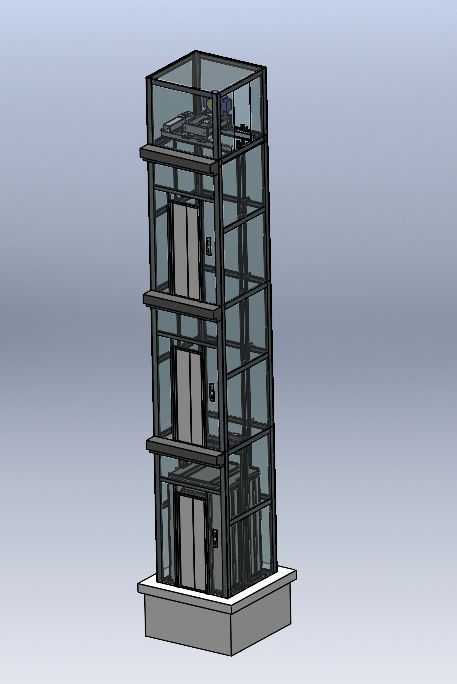

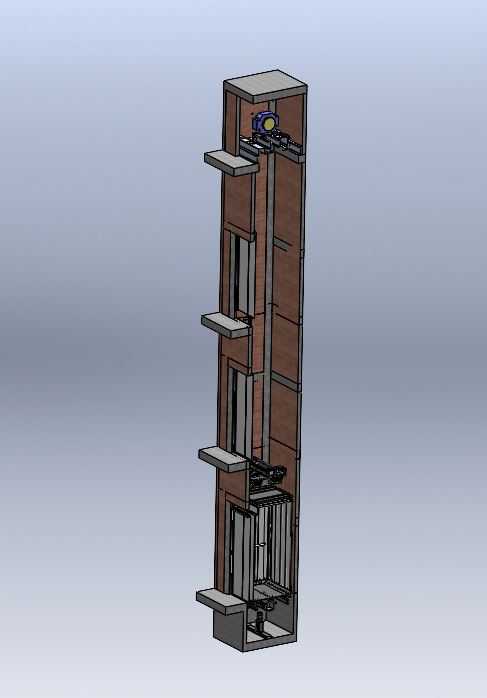

多层建筑井道式垂直升降电梯结构设计

这款垂直升降电梯结构，主要面向多层民用建筑、商用楼宇及小型工业厂房的垂直人员与轻载货物运输场景，是建筑内部竖向交通的核心承载设备，可适配4-6层的常规建筑层高布局，解决不同楼层间的人员通行、小件物料转运需求，相比楼梯运输大幅提升竖向通行效率，降低人员上下楼的体力消耗，也能满足行动不便人群的无障碍通行需求。从功能特性来看，该结构完整覆盖电梯运行的全流程逻辑：顶部设置的曳引驱动单元为轿厢提供升降动力，通过曳引构件连接轿厢与对重装置，平衡轿厢运行时的负载重量，降低驱动单元的功率损耗；沿井道壁布置的导轨结构，为轿厢升降提供精准的运行导向，避免轿厢在升降过程中出现偏移、晃动，保障运行过程的平稳性；每层对应位置设置的层门停靠结构，可实现轿厢到达指定楼层后的精准平层，配合轿厢自带的厢门结构，形成封闭的乘坐空间，避免人员或物品意外坠入井道；井道底部设置的缓冲结构，可在极端工况下为轿厢提供最后的安全防护，降低冲底风险。设计思路上，该结构采用模块化的井道集成设计，将驱动、导向、停靠、防护等功能单元沿竖向井道空间有序排布，充分利用井道的竖向空间，尽可能缩小设备占用的建筑平面面积，适配多数常规建筑的井道预留尺寸；结构设计时充分考虑安装边界要求，整体外轮廓严格匹配常规矩形井道的内部净空尺寸，各层停靠平台的标高与建筑楼板标高完全对齐，无需对建筑主体结构进行大规模改造即可完成装配；轿厢内部空间尺寸按照常规载人电梯的空间标准设计，可满足多人同时搭乘的空间需求，同时预留了操纵面板、楼层呼叫装置的安装位置，方便后续电气控制系统的集成装配。在安装适配性方面，该结构的各组件可拆分后通过建筑预留的吊装口送入井道内部进行组装，无需大型吊装设备进入建筑内部作业，降低现场安装的施工难度；导轨采用分段拼接的设计，可根据实际建筑的层高灵活调整总长度，适配不同总高度的井道安装需求；各连接位置均采用标准化的紧固件连接，方便后期的设备维护与部件更换，降低长期运维的成本。整体结构完整还原了电梯的核心机械组成，可作为电梯结构教学、小型建筑配套电梯方案设计的参考结构，清晰展现了垂直升降电梯的机械运行逻辑与空间布局特点。
