多层井道垂直升降电梯结构设计

　　这套垂直输送结构面向多层建筑内部的人员与小件物料转运场景，整体沿竖向井道布置，核心由承载轿厢、双侧导向导轨、顶部曳引驱动单元、底部缓冲限位组件以及各楼层对应停靠平台构成，所有部件在三维环境中完成干涉校验与装配关系梳理，可直接用于电梯原理演示、井道布局方案校核以及非标升降设备的结构参考。

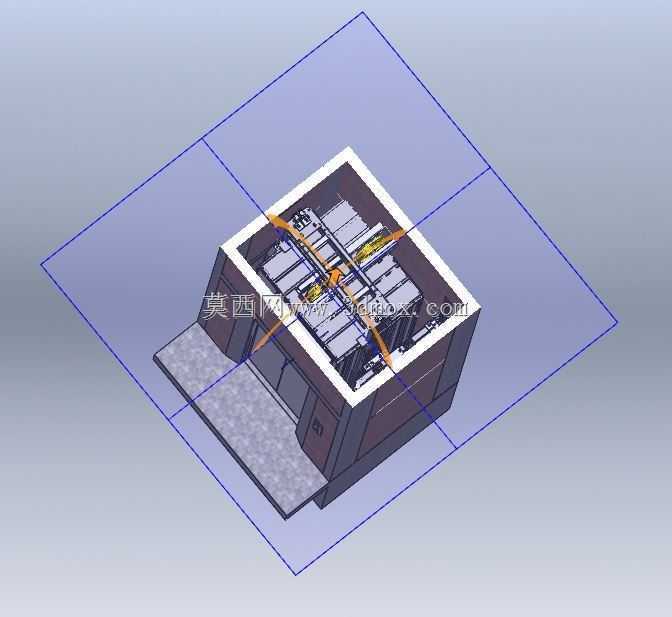

　　从实际安装边界来看，整套设备完全容纳在矩形封闭井道轮廓内，井道侧壁预留导轨固定点位，每层停靠位置对应设置出入平台与轿厢地坎，平台外伸尺寸控制在井道开口范围内，不会额外占用楼层公共通行空间；竖向总高度随服务楼层数同步延伸，轿厢运行行程覆盖最底层到最高层的全部停靠位，顶部驱动段预留曳引轮、传动件的检修空间，底坑段布置缓冲与限位结构，避免轿厢越位冲顶或蹲底。

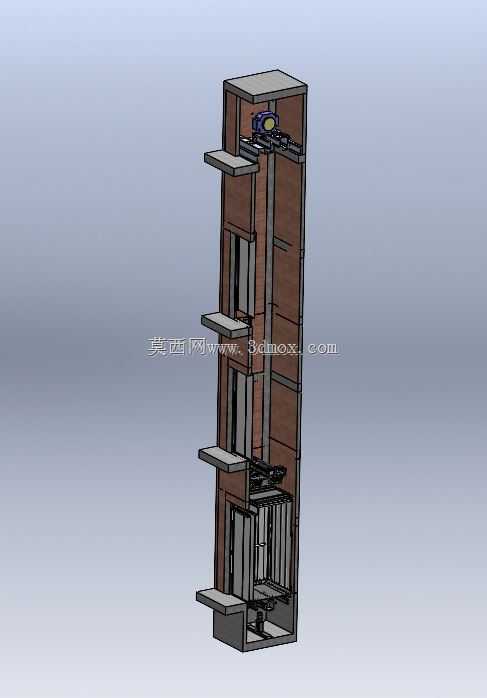

　　功能实现上，轿厢作为核心承载部件，沿两侧竖直导轨做直线升降运动，导向约束全程限制轿厢横向摆动与扭转，保证停靠时地坎与楼层平台精准对齐；顶部曳引组件通过牵引构件带动轿厢沿导轨往复运行，传动路径沿井道中轴线布置，受力对称均匀，降低偏载带来的导轨磨损。各楼层平台与轿厢的停靠位置一一对应，运行过程中轿厢与井道内壁、周边固定构件全程保留安全间隙，三维装配阶段已逐一核对运动包络，不存在升降行程内的碰撞干涉。

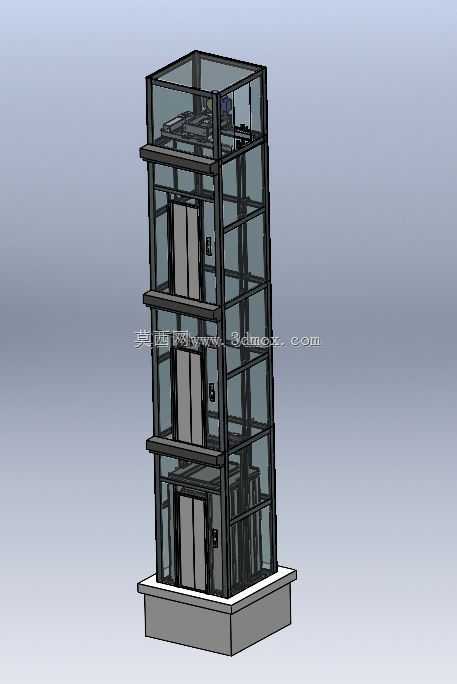

　　设计思路上优先遵循井道空间利用率原则，将驱动单元集中布置在井道顶部，底坑仅放置缓冲与限位部件，最大化释放轿厢的有效运行行程；导轨采用对称双列布置，既承担轿厢运行的导向作用，也承受偏载工况下的横向力矩，整体框架杆件沿井道内壁排布，在保证结构刚性的前提下尽可能压缩无效占用空间。模型完整呈现了电梯从底层到顶层的全层级装配关系，包括轿厢框架、层站平台、曳引传动、导向导轨、端部限位等全部结构细节，能够直观展示垂直升降设备的工作逻辑与安装布局要求，为同类井道升降设备的方案设计、结构改型提供清晰的三维参照。
