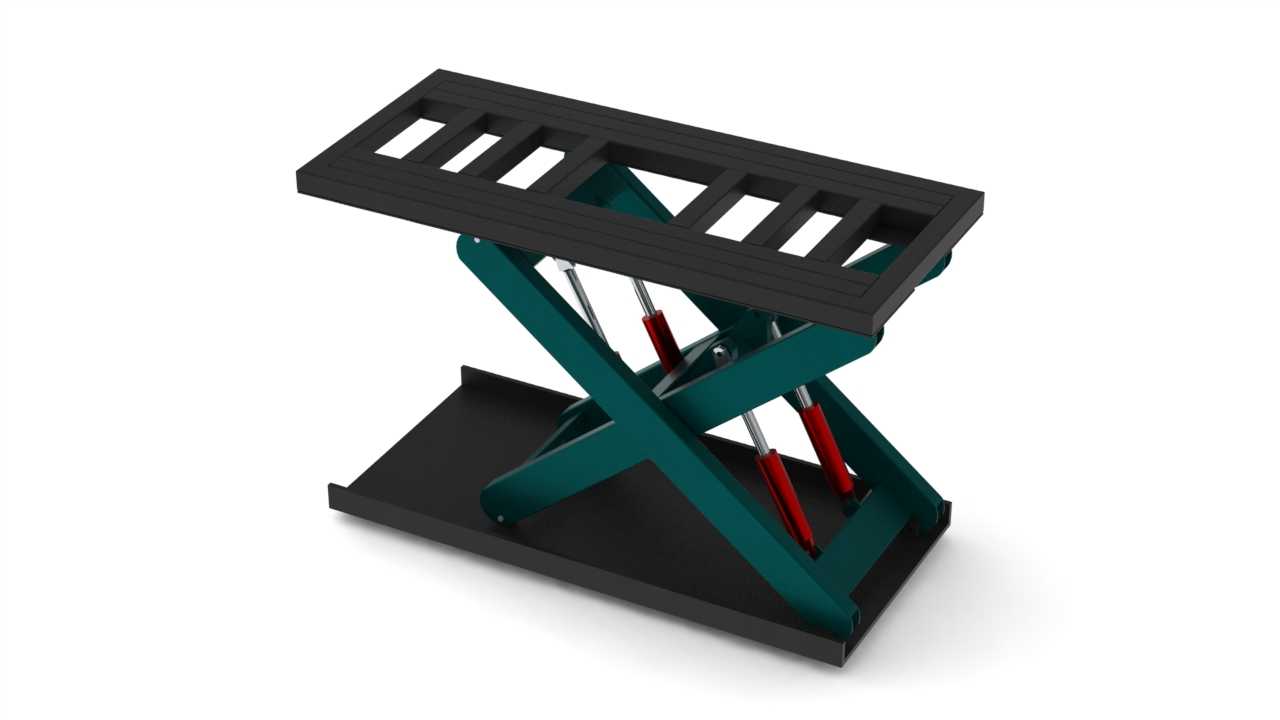

剪叉式液压升降作业平台结构设计

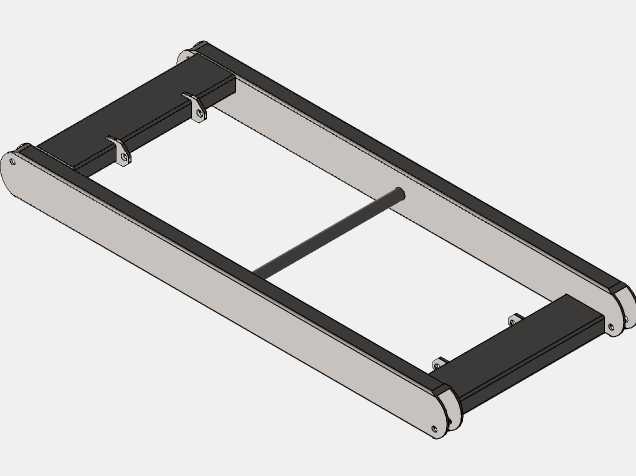

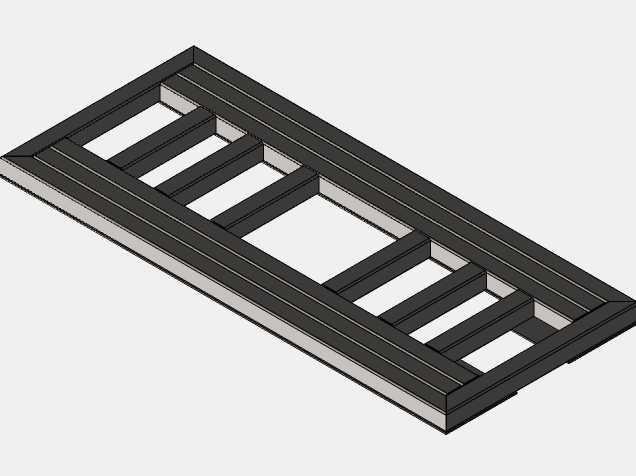

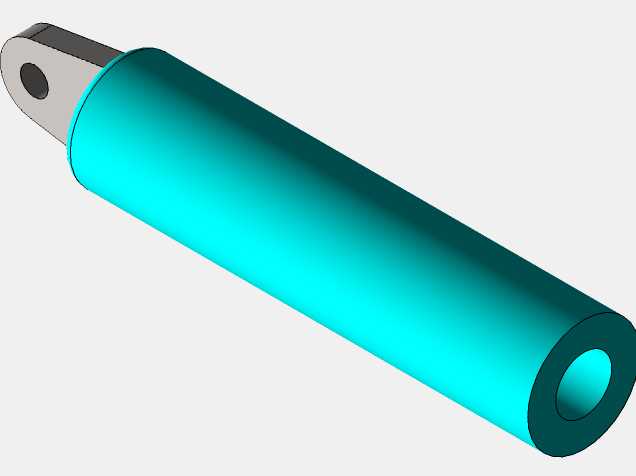

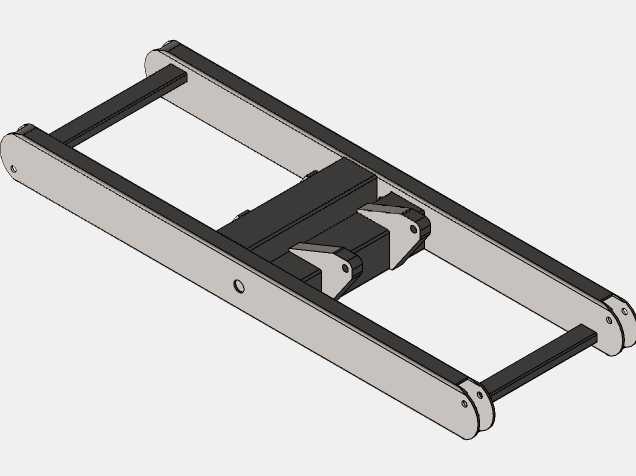

这款剪叉式液压升降作业平台，主要面向车间物料转运、设备检修登高、生产线工位高度匹配等工业场景使用，能够在固定作业区间内完成平稳的垂直举升动作，解决不同高度差之间的物料承载、人员辅助作业的高度适配需求，在小型加工车间、仓储库区、设备维保站点都有广泛的适配空间。设备核心采用对称布置的双剪叉臂支撑结构，上下两端分别连接承载台面与底部安装基座，剪叉臂的铰接点位做了等距对称设计，保证升降过程中台面始终保持水平状态，不会出现偏载倾斜的问题。驱动部分采用多组液压推杆同步施力，推杆两端分别铰接在上下层剪叉臂的对应点位，通过液压推力推动剪叉臂绕铰接点转动，从而实现台面的平稳上升与下降，液压驱动的特性让设备具备负载自锁定能力，举升到位后不会因为负载压力出现意外下滑，作业安全性更有保障。顶部承载台面采用格栅式镂空设计，既能够减轻整体结构自重，又可以避免台面积水、积屑影响作业安全，台面边缘做了加厚边框处理，提升整体抗弯折形变的能力，日常使用中可以承载工装工件、作业工具以及操作人员的重量，满足常规中小型作业的负载需求。底部基座为整板式焊接结构，安装时可以直接通过膨胀螺栓固定在硬化混凝土地面，不需要额外做复杂的地基预埋处理，基座的平面度公差控制在合理范围内，保证剪叉臂安装后运动顺畅无卡滞。设计过程中重点考量了升降行程与结构稳定性的平衡，剪叉臂采用加厚矩形钢焊接成型，铰接位置配套耐磨衬套，降低长期往复运动带来的结构磨损，延长设备整体使用寿命；液压管路做了隐藏式布置，顺着剪叉臂的结构走向排布，避免升降过程中管路被挤压剐蹭。设备的安装边界预留了足够的维护空间，底部基座周边预留了液压站、控制阀组的安装位置，日常检修时不需要拆解主体结构就可以完成易损件更换、液压油补充等维护操作。整体结构没有冗余的外凸部件，在非举升状态下整体高度较低，不会占用过多的竖向空间，适合在车间净空有限的场景下安装使用，举升过程中运行噪音低，升降速度平稳，不会因为速度突变对台面上的工件、作业人员造成冲击。
