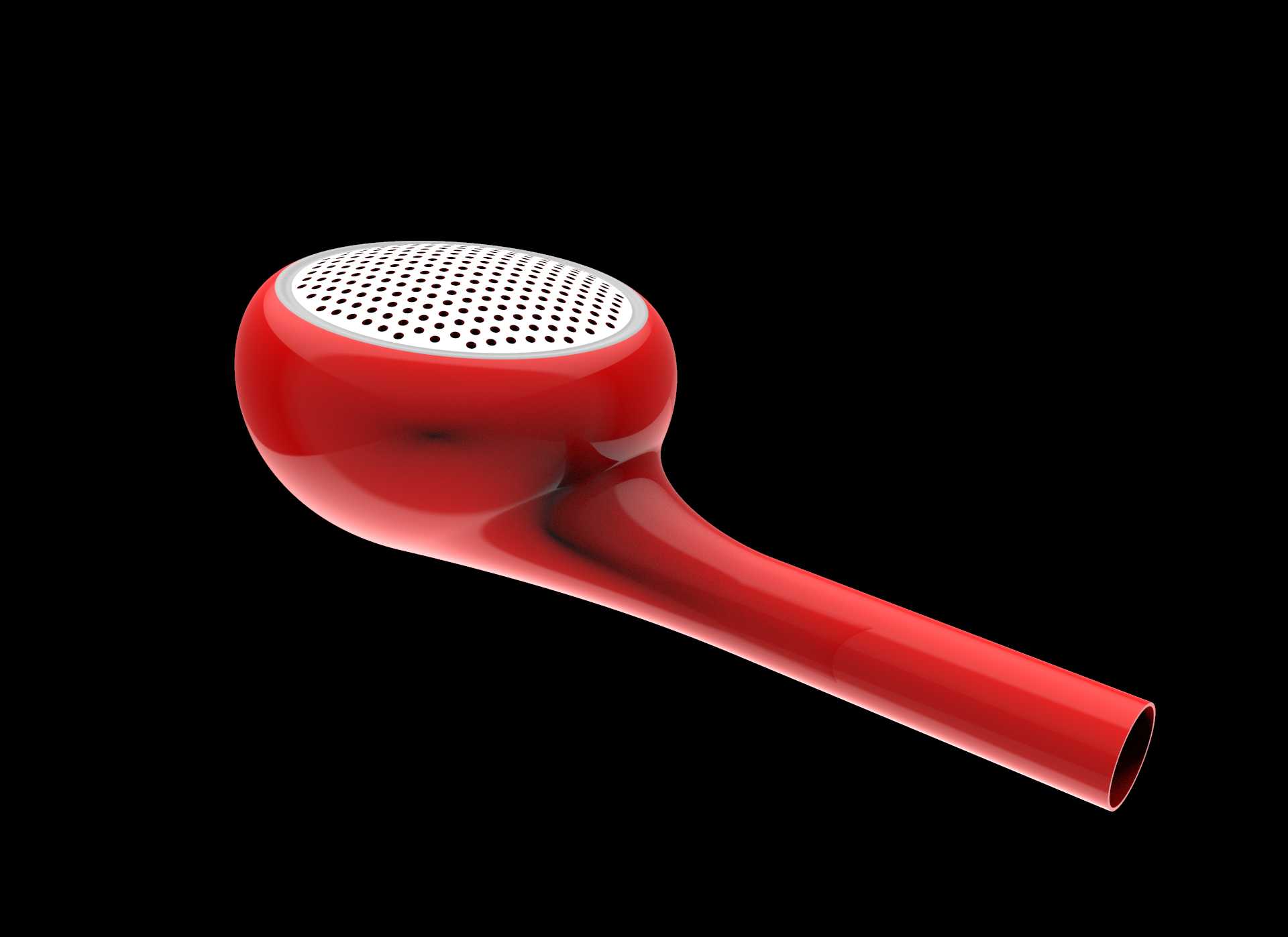

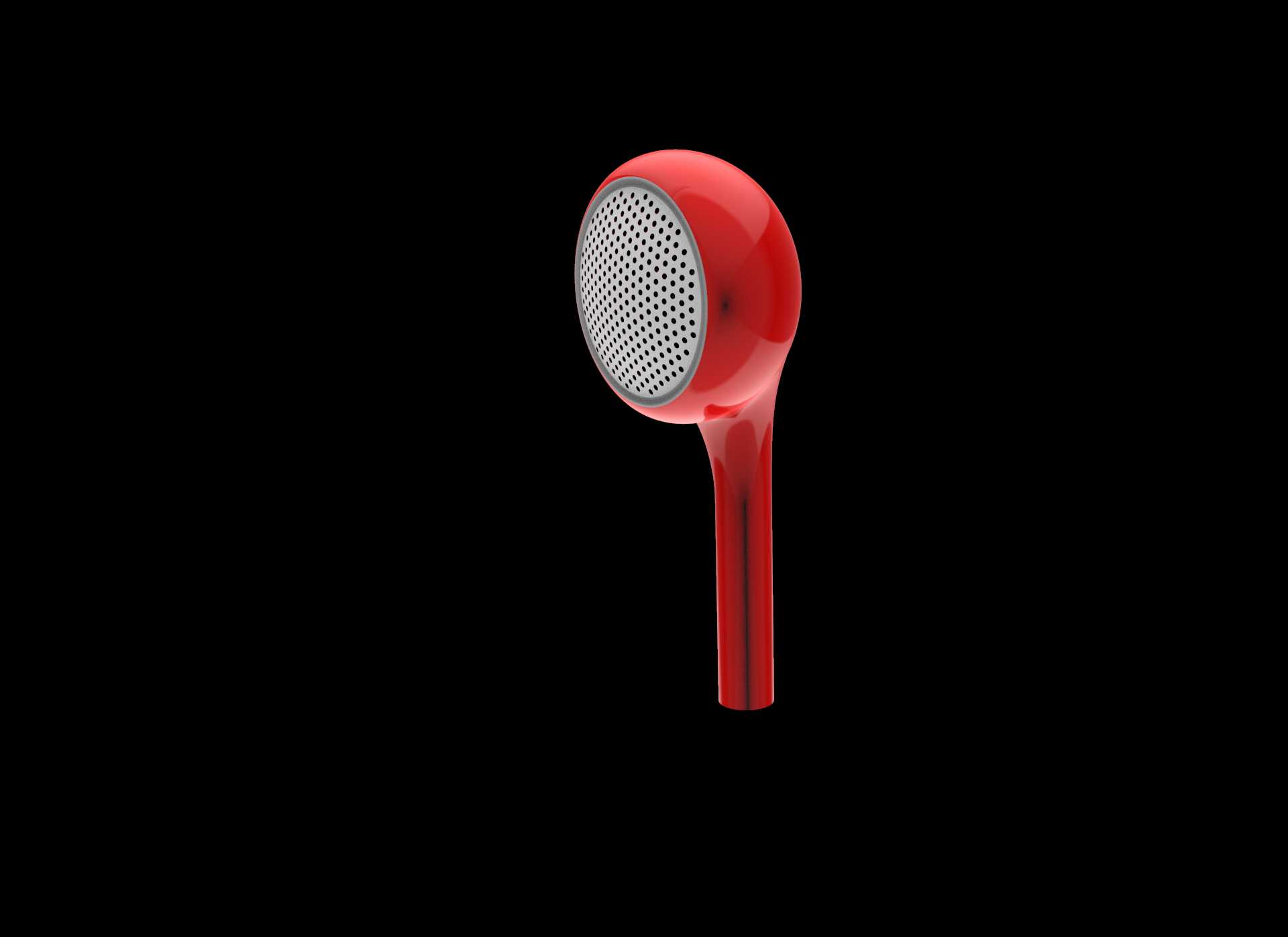

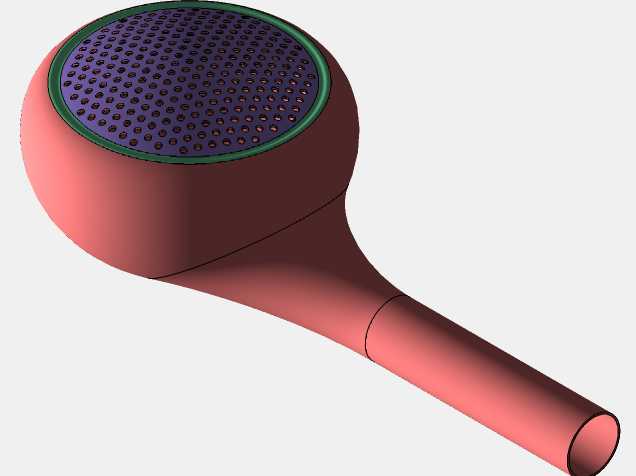

半入耳式有线耳机机身外观结构设计

这款耳机机身是面向日常随身音频播放场景设计的半入耳式耳塞结构，主要应用于个人便携音频输出领域，适配日常通勤、居家休闲、办公学习等多场景下的音乐播放、语音通话音频输出需求，作为有线耳机的核心声学承载部件，承担着固定内部发声单元、贴合人耳轮廓、传导音频声波的核心作用。从功能特性来看，该结构采用一体化流线型柄式设计，耳塞头部为圆润的类椭球形曲面，能够自然贴合多数用户的耳甲腔轮廓，避免长时间佩戴产生的挤压胀痛感，出声面采用密集均匀的冲孔网面结构，既可以阻挡外部灰尘、耳垢进入腔体内部损伤发声单元，又能保证声波顺畅传导，不会对高频音频输出产生多余的衍射干扰。长柄状的尾段结构内部预留了充足的走线空间，能够容纳音频线材与发声单元的连接焊点，同时柄部末端的开口结构可实现线材的穿入固定，避免线材弯折处出现应力集中导致的线芯断裂问题，提升产品的日常使用寿命。在设计思路上，整体曲面采用连续顺滑的G2连续过渡，没有尖锐的棱角与突兀的折面，既能够提升佩戴时的贴合舒适度，也能在注塑生产阶段实现更好的脱模效果，减少生产过程中的披锋、缩痕等外观缺陷，外表面采用高光曲面处理，能够呈现均匀的光泽质感，提升产品的外观精致度。出声面的冲孔采用等距阵列排布，孔径大小经过声学仿真验证，在保证结构强度的前提下最大化出声面积，避免网面结构对音频频响曲线产生不必要的干扰。从安装边界来看，耳塞头部的内腔尺寸完全适配常规10mm直径的动圈发声单元，腔体内部预留了单元定位的台阶结构，能够在装配时实现发声单元的快速定位，避免单元移位导致的声学性能偏差；柄部内孔直径适配常规3mm直径的音频线材，末端可通过点胶或者卡扣结构实现线材的抗拉固定，整体外部最大轮廓尺寸控制在17mm宽度、26mm耳塞段长度、35mm柄段长度范围内，整体重量控制在5g以内，不会对耳部造成额外的负重感，适配绝大多数亚洲人群的耳型尺寸，佩戴时不易出现滑落问题。
