传感器安装异形连接固定支架结构

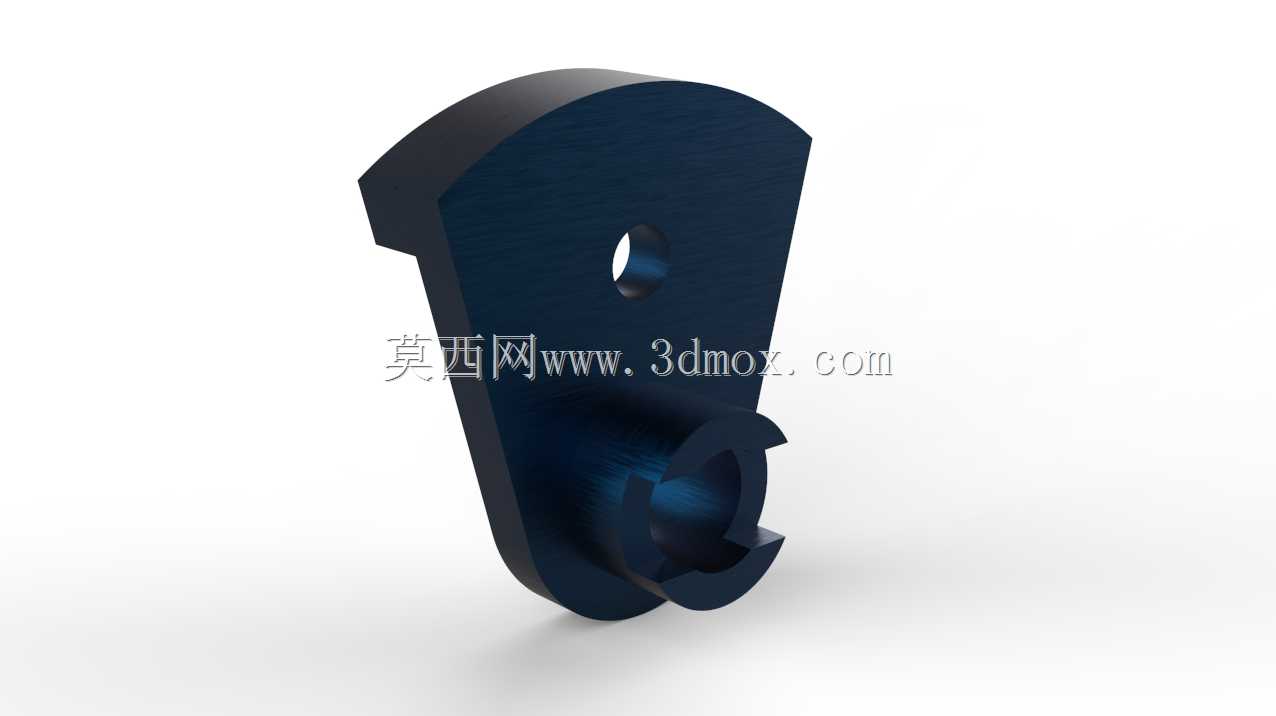

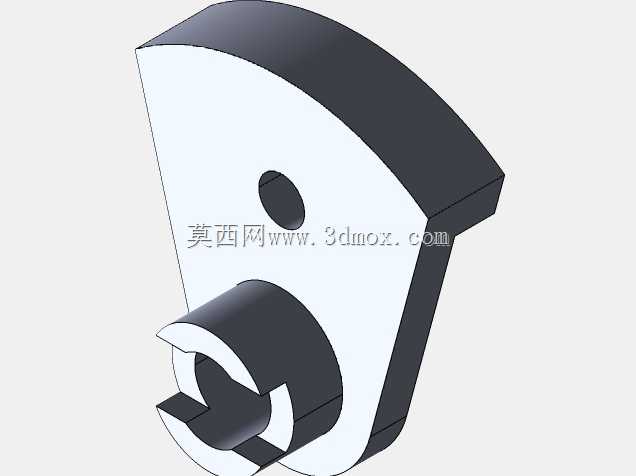

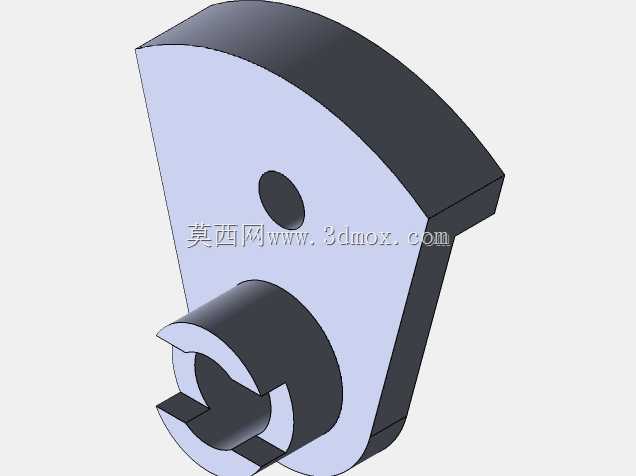

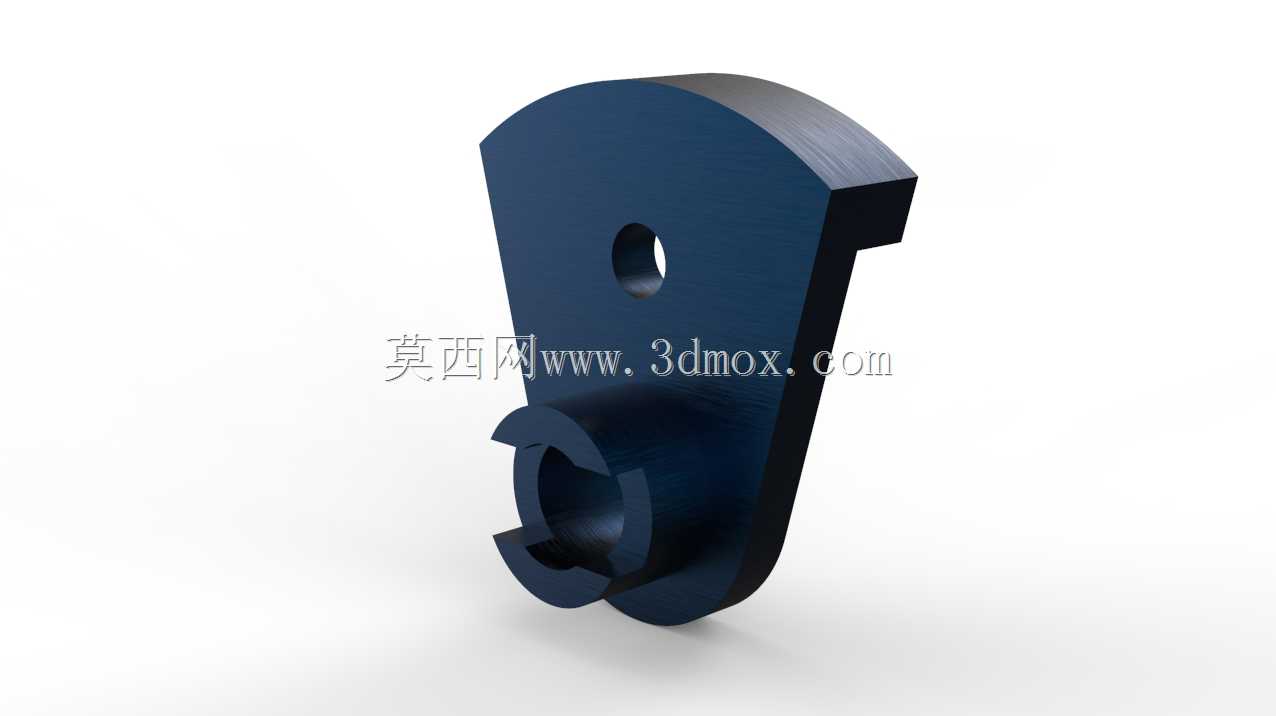

　　这款异形连接固定支架，主要应用在工业传感检测场景中，作为传感器与设备基体之间的衔接承载构件，解决非标安装位下传感器的位置固定、姿态调整需求，常见于自动化生产线的工件到位检测、位移监测工位，也可适配小型仪器仪表内部的传感模块安装场景。从结构设计来看，支架主体采用一体化切削成型思路，上部为带圆弧过渡的板状基体，板身开设单处通孔，用于穿设紧固件完成支架与设备安装面的锁紧固定，圆弧边缘的设计既规避了尖锐棱角带来的安装干涉风险，也能在有限的安装空间内最大化提升结构自身的抗扭刚度，避免设备运行过程中振动带来的支架形变偏移。下部集成的卡接式轴套结构，是整个构件的核心功能区，轴套内孔带定位卡槽，可直接与传感器的安装轴端配合，

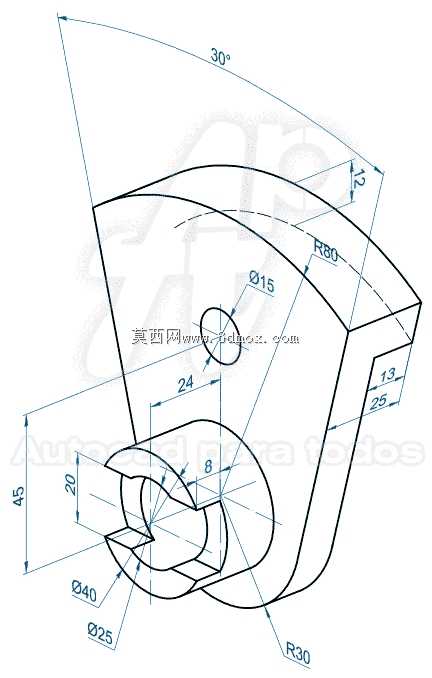

　　无需额外加装轴套类转接件，卡槽的设计能够限制传感器周向转动，保证检测方向始终对准被测工位，不会因为设备启停的惯性出现角度偏移。从安装边界来看，支架整体轮廓属于非对称异形结构，上部板体的厚度与下部轴套的外径做了等强度匹配，安装时上部通孔的中心到下部轴套中心的距离为固定值，选型时需要匹配传感器的检测距离要求，确认安装后传感器探头与被测面的间距处于有效检测区间内。轴套的内孔尺寸与常用的小型圆柱式传感器安装端直径适配，卡槽的宽度对应传感器轴端的定位凸台尺寸，装配时直接将传感器轴端推入轴套，凸台卡入卡槽即可完成周向定位，再通过侧面的紧定螺钉锁紧就能完成轴向固定，整个装配过程无需复杂工装，单人即可快速完成拆装更换。

　　结构设计阶段充分考虑了受力工况，支架上部板体与下部轴套的衔接处做了加厚过渡处理，避免长期受载后衔接位置出现应力集中断裂，板身的通孔做了沉孔设计，紧固件安装后螺栓头不会突出板体表面，不会和周边的管线、其他构件产生刮擦干涉。实际应用中，这类支架多用于安装空间局促、安装面为非平面的设备部位，相比标准的直角安装支架，异形的轮廓能够避开设备内部的走线槽、加强筋等结构，不需要对原有设备做额外的打孔、焊接改造，就能完成传感器的加装固定，大幅降低现场改造的工作量。
