工业检测用圆柱形传感元件结构设计

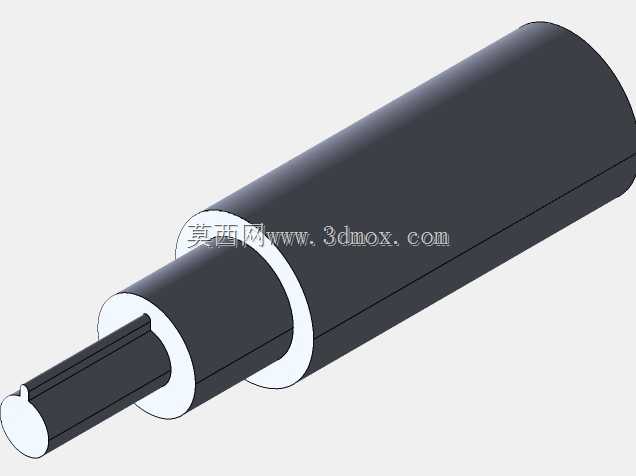

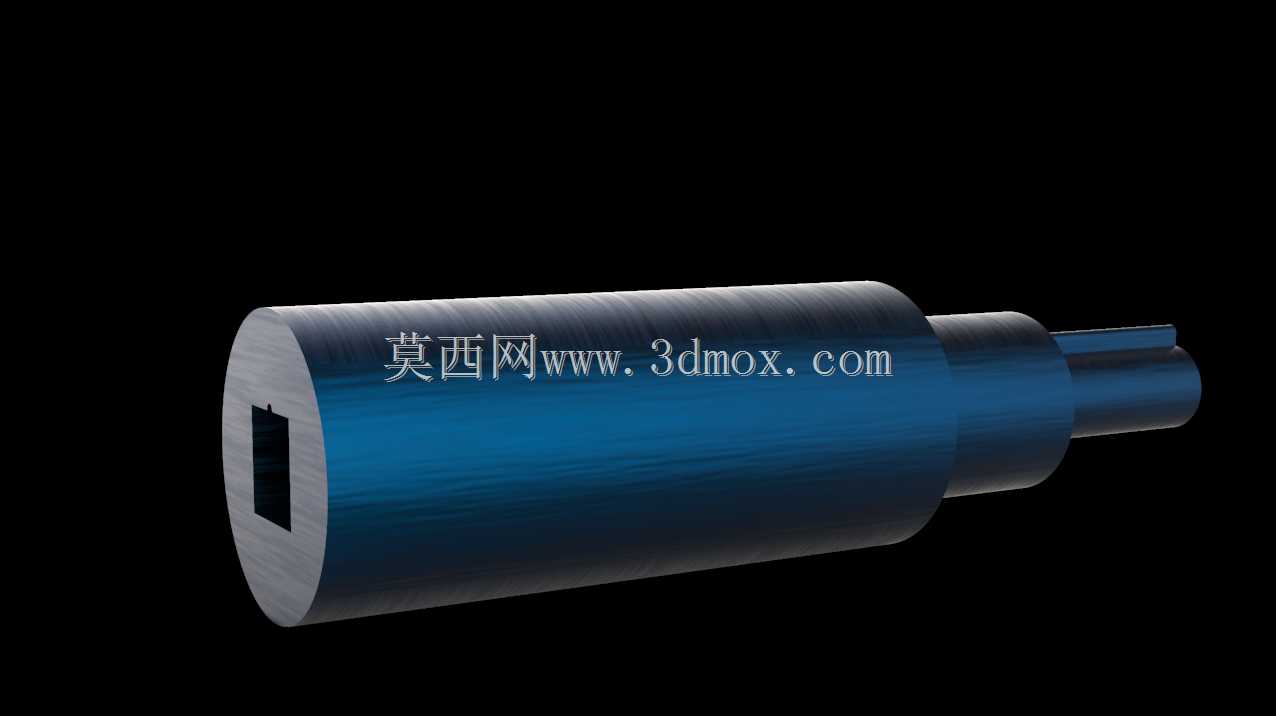

　　这类柱形传感元件常被部署在工业自动化产线的工位检测环节，也可嵌入小型实验检测设备中作为信号采集端使用，核心作用是将被测位置的物理量变化转化为可被控制系统识别的电信号，支撑产线的状态判断、位置确认、参数反馈等功能。从结构设计来看，整体采用阶梯轴式的柱形布局，大直径段作为主体容纳内部的敏感芯体与信号处理电路，端面开设的方形槽用于对接被测介质的传导结构，避免信号传递过程中的偏移损耗，小直径段作为输出端，用于对接线缆或者快插接头，减少外接线路的弯折应力。设计过程中优先考虑了安装的适配性，主体圆柱面可直接穿入设备预留的安装孔位，依靠柱面配合实现径向定位，可搭配卡簧或者紧定螺钉完成轴向固定，不需要额外设计复杂的安装法兰，

　　能适配多数紧凑安装空间的需求，安装边界可控制在直径略大于主体外径的通孔范围内，轴向预留长度只需覆盖整体柱长加上接头插拔的操作空间即可。外形尺寸的梯度设计兼顾了内部元件的容纳空间与外部安装的紧凑性，大直径段的壁厚经过校核，既能为内部敏感元件提供足够的机械防护，避免产线装配、设备运行过程中的磕碰损坏内部芯体，也不会因为壁厚过大导致整体重量超标，小直径段的外径匹配常规的传感线缆接头尺寸，不需要额外定制转接件就能完成接线。在实际应用场景中，这类结构的传感元件可用于检测工位的工件到位确认、流体管路内的参数采集、小型设备的振动状态监测等场景，柱形的外形不会对周边的设备运动部件造成干涉，金属外壳的设计也能屏蔽工业现场的电磁干扰，

　　保证信号传输的稳定性。设计时还考虑了不同安装方向的适配性，不管是水平穿装在设备侧壁，还是垂直安装在检测工位上方，柱形结构的重心都落在轴线上，不会因为安装方向的问题产生额外的安装应力，长期运行下也不会出现结构松动的情况。端面的方形槽结构在设计时做了公差匹配，能和配套的传导块精准贴合，减少信号传递的间隙误差，提升检测的精度，同时槽口的边缘做了微小的倒角处理，装配时不会刮伤对接的传导元件，也能引导对接部件快速就位，降低现场装配的难度。
