内燃机用活塞结构三维设计作品

活塞是内燃机、往复式压缩机等动力设备中承担能量转换与介质传递的核心往复运动部件，在车用发动机、小型通用动力机械、工业压缩机组等场景中均有广泛应用，其运行状态直接决定整套动力设备的输出效率、密封性能与服役寿命。在实际工作过程中，活塞会在气缸套内沿轴线做高频往复直线运动，配合活塞环完成燃烧室的密封，将燃料燃烧产生的高温高压燃气作用力传递给连杆，最终带动曲轴旋转输出机械功，同时还能在压缩行程中完成气缸内介质的压缩作业，是整套动力系统中工作环境最严苛的部件之一。

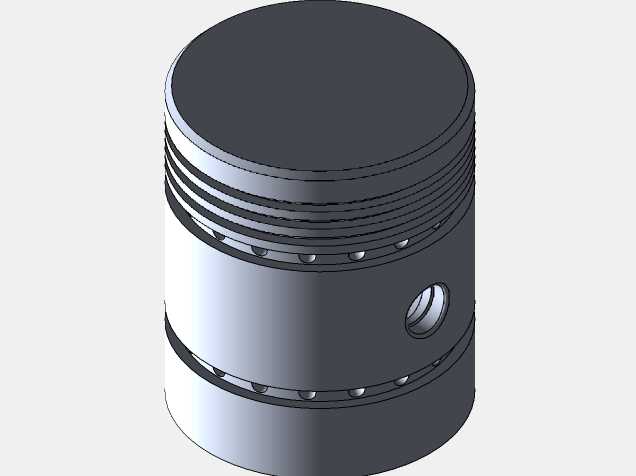

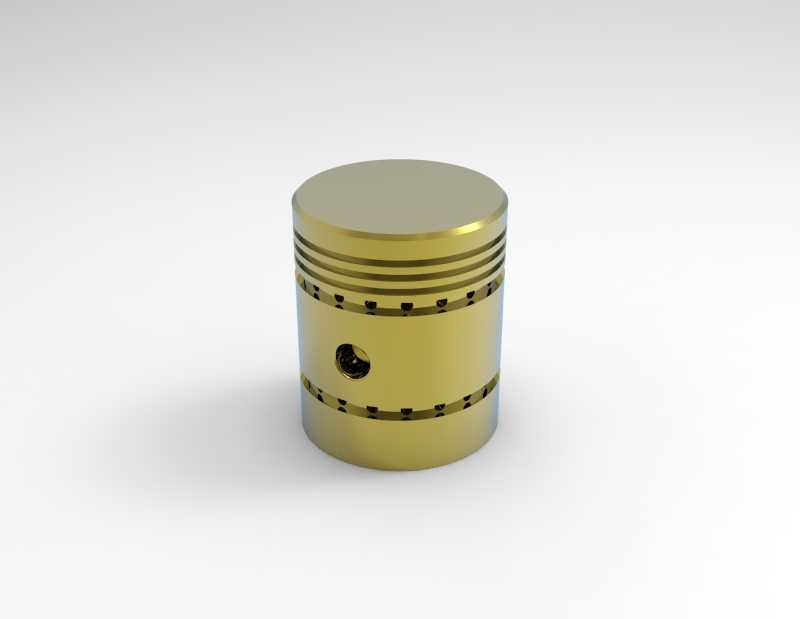

这款活塞的设计围绕高温高压工况下的可靠性展开，整体采用圆柱状主体结构，顶部为平整的燃烧室配合面，可根据适配的燃烧室形态形成稳定的燃烧空间，保证燃气膨胀做功时的压力均匀作用在活塞顶面。活塞头部设置有多道环槽结构，用于安装气环与油环：上部的气环可保证燃烧室与曲轴箱之间的密封，避免高温高压燃气窜入曲轴箱造成动力损失；下部的油环可刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺展均匀的油膜，降低活塞往复运动时的摩擦损耗。环槽区域均匀分布的回油小孔，可将油环刮下的多余润滑油导回曲轴箱，避免机油积存在环槽内造成积碳卡滞。

活塞销座区域设置有贯穿的销孔，用于安装活塞销，实现活塞与连杆小头的铰接连接，销孔位置经过受力优化，可将活塞顶面承受的燃气压力均匀传递给连杆，避免局部应力集中造成销座开裂。活塞裙部经过型线优化，可在往复运动中为活塞提供可靠的导向作用，抵消活塞在侧推力作用下的倾斜趋势，保证活塞运动过程中与气缸壁始终保持均匀的接触间隙，避免出现拉缸、偏磨等故障。

在安装边界设计上，这款活塞的外径与适配气缸套的内径保持高精度的配合公差，整体高度匹配发动机的行程与压缩比设计要求，活塞销孔的内径与通用活塞销尺寸适配，环槽的宽度、深度与标准活塞环的安装尺寸完全匹配，可直接完成同规格机型的零部件替换装配。设计过程中充分考虑了热膨胀带来的尺寸变化，裙部预留了合理的膨胀间隙，可在工作温度升高后仍保持合适的配合精度，既不会因间隙过大造成敲缸异响，也不会因间隙过小导致活塞受热膨胀卡滞在气缸内。
