越野自行车辐条式驱动轮组结构设计

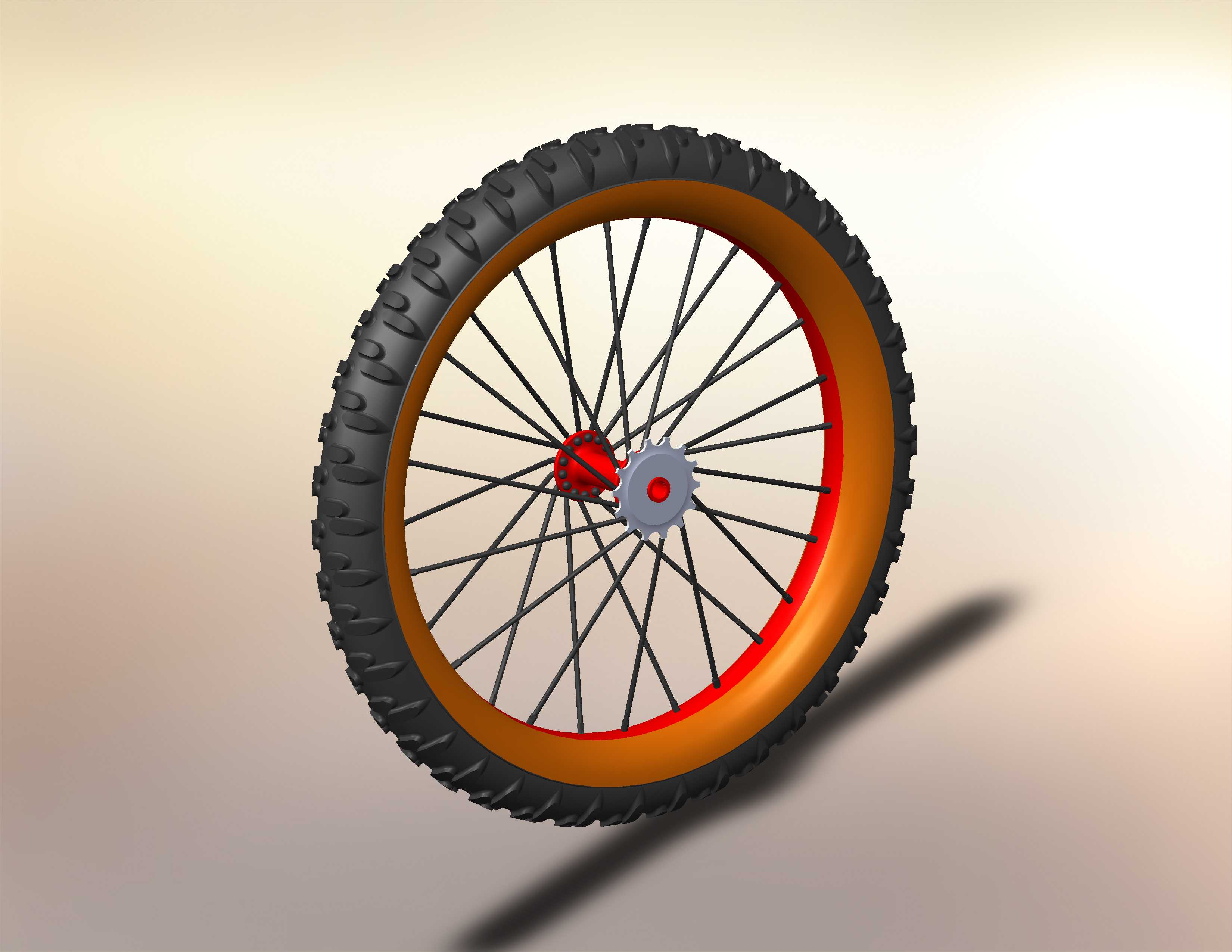

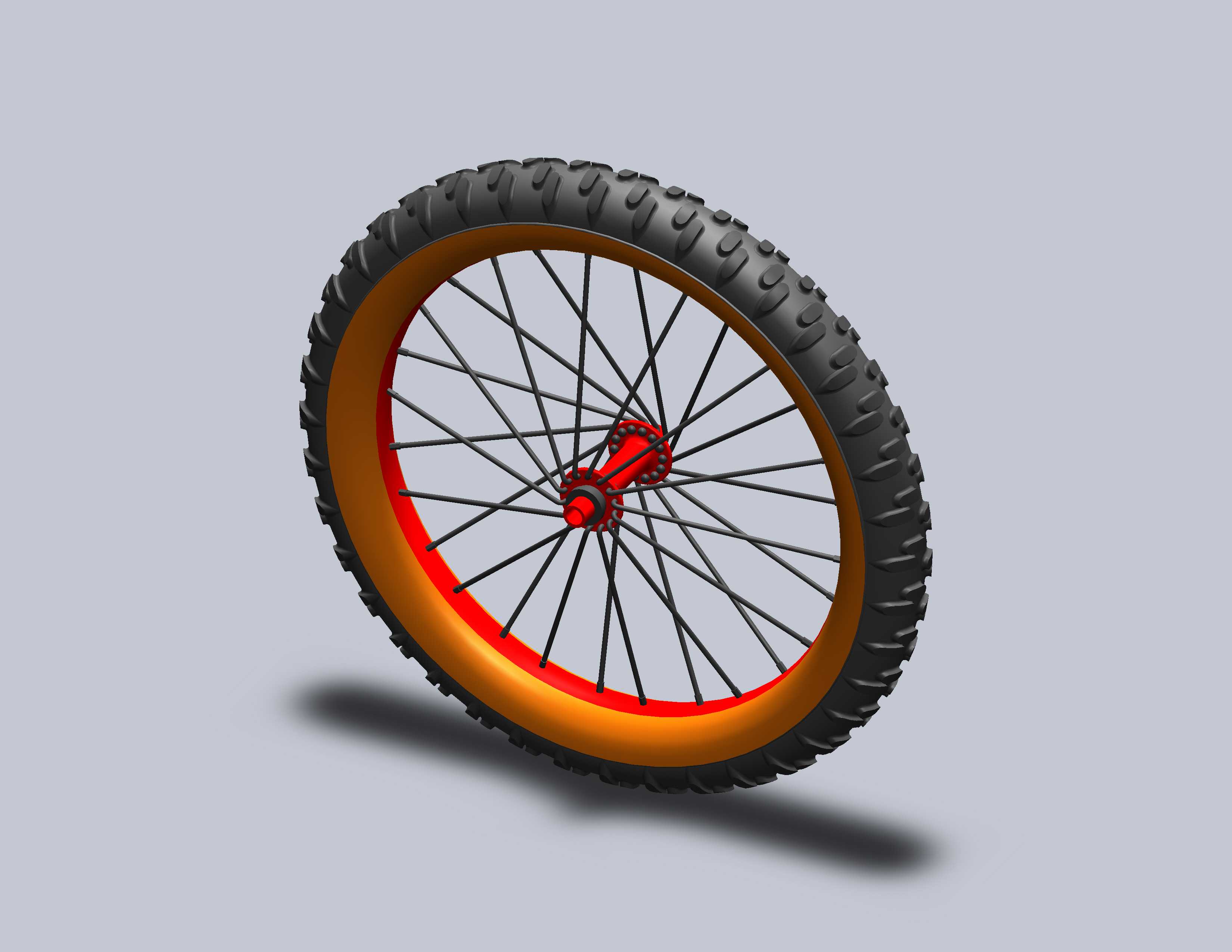

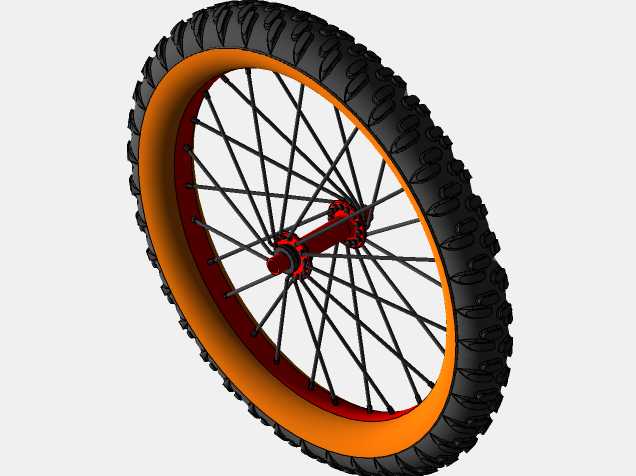

该轮组为非机动两轮车的行走驱动核心部件，主要适配山地越野类自行车的后轮安装位置，承担整车承重、动力传递、地面缓冲与行进导向的核心功能，可直接应用于户外骑行、非铺装路面通行的民用越野自行车产品，也可作为特种两轮作业车的行走轮参考结构，适配林间作业、园区巡检等低速非道路通行场景。从结构设计逻辑来看，该轮组采用经典的辐条张拉式承载结构，区别于一体成型轮组的刚性承载思路，通过多根等长钢制辐条将花鼓与轮圈进行多点连接，每根辐条可通过端部的螺纹结构调整张紧力，让整个轮圈形成均匀的预应力承载结构，既能够降低轮组整体自重，又可以在承受路面冲击时通过辐条的微小形变分散应力，避免轮圈局部受力过大出现形变断裂。轮组外侧装配深齿块状越野轮胎，胎面的凸起颗粒可在泥土、砂石、湿滑路面嵌入地面介质，大幅提升抓地力，避免行进过程中出现打滑；轮圈采用双层圈边结构，内侧设置红色衬带层，可隔绝辐条端部与内胎的接触，防止内胎被辐条端头磨损漏气，同时圈边的凸起结构可牢牢卡住轮胎胎唇，在低胎压越野工况下避免轮胎脱圈。轮组中心的花鼓结构集成了驱动连接位，外侧固定的单片链轮可直接与传动链条啮合，将脚踏输入的扭矩通过花鼓壳体传递给整个轮组，带动轮体旋转实现动力输出；花鼓内部预留轴承安装位，可搭配标准深沟球轴承实现轮组与车架后叉的转动连接，转动阻力小且维护便捷。从安装边界来看，该轮组的轴向宽度适配标准山地车后叉开档尺寸，轮径规格为常规越野自行车通用尺寸，链轮的安装位置与链条传动中心线完全对齐，安装时无需额外调整传动偏移量，可直接替换同规格的市售成品轮组；轮组的径向承载上限可满足常规成年使用者的体重加随身装备的总承重需求，辐条的均匀排布可保证轮组高速旋转时的动平衡稳定性，避免行进过程中出现轮组偏摆导致的骑行晃动。在细节设计上，轮圈外侧采用古铜色耐磨涂层，可抵御路面砂石的刮擦磨损，花鼓的红色端盖既起到密封轴承、阻挡泥水进入内部的作用，也形成了鲜明的视觉识别效果，兼顾实用性能与外观辨识度。
