六边形开槽带安装凸台板材结构件

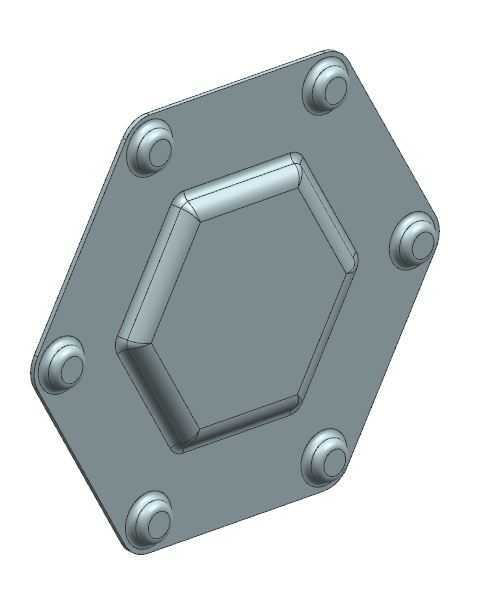

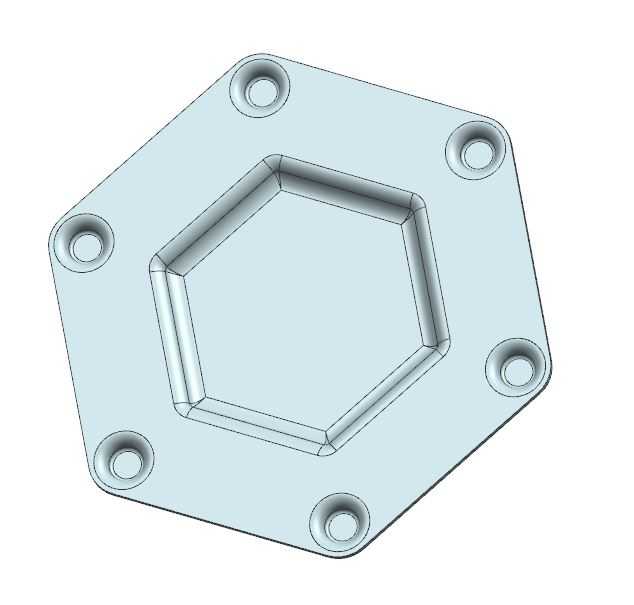

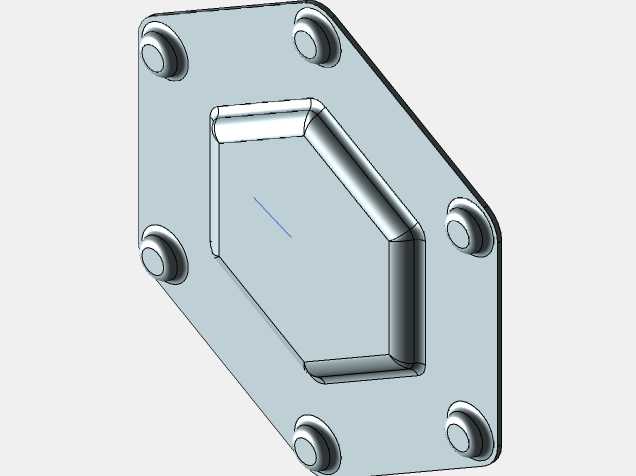

该结构件属于板材类支撑固定配件，主要应用在小型机电设备内部的模块承载场景，可作为小型控制模块、传感单元的安装承载基板，也可用于小型工装夹具的定位承托板块，在消费电子组装工位、小型自动化设备的内部安装位、低压电控箱内的元件固定场景中都能适配使用，能够为搭载的部件提供平整稳定的安装基面，同时通过自身的结构设计减少多余材料占用，兼顾轻量化与结构强度。从实际用途来看，该构件主要承担承载、定位、间隔支撑的作用，中部下沉的六边形槽位可直接嵌装对应外形的功能模块，无需额外设计定位卡扣，嵌装后模块表面可与板材上表面齐平，避免突出部分与周边部件产生干涉；六个角位的半球形凸台为一体成型的安装支撑脚，凸台中心预留安装孔位，可通过螺丝将整个板材固定在设备机架或安装基准面上，凸台的凸起高度刚好形成板材与安装基面之间的间隙，可容纳嵌装模块背面的接线引脚、焊点等突出结构，避免安装时挤压损坏元件，同时预留的间隙也能为嵌装模块提供一定的散热空间，减少工作积热。从功能特性来看，该板材采用一体化冲压或铣削成型工艺，整体无拼接焊缝，结构一致性好，六个安装凸台对称分布，安装后受力均匀，不会出现单侧受力倾斜的问题；中部六边形槽的边缘做了圆角过渡处理，既可以避免应力集中导致槽位开裂，也能在嵌装模块时起到导向作用，降低装配对位难度；板材整体厚度均匀，边缘做了钝化处理，没有锋利毛边，装配过程中不会划伤操作人员或配套线材。设计思路上，该构件优先考虑装配便捷性与空间利用率，摒弃了传统平板加装额外定位柱、支撑柱的分体式设计，将定位槽、支撑脚、安装位全部集成在单块板材上，减少了装配所需的零件数量，降低整体装配工时；外形采用切角六边形设计，相比方形板材减少了四个角的多余材料，在不影响六个安装点布局的前提下缩减了整体外形尺寸，能够适配更紧凑的设备内部安装空间。外形尺寸与安装边界方面，该板材整体外轮廓为切角六边形，六个安装凸台的中心连线形成规则的六边形安装基准，相邻凸台中心间距一致，可适配标准孔位的安装机架；中部六边形槽的深度为板材整体厚度的三分之二，既保证槽位有足够的定位深度避免模块松脱，也保留了足够的板材底部强度，不会因开槽导致板材受力断裂；安装凸台的凸起高度统一，安装后板材整体与基准面保持平行，平面度误差控制在较小范围内，保证搭载模块的安装精度；板材整体外边缘到安装凸台中心的距离预留了足够的螺丝安装操作空间，使用常规螺丝刀即可完成锁紧操作，无需特殊工装。
