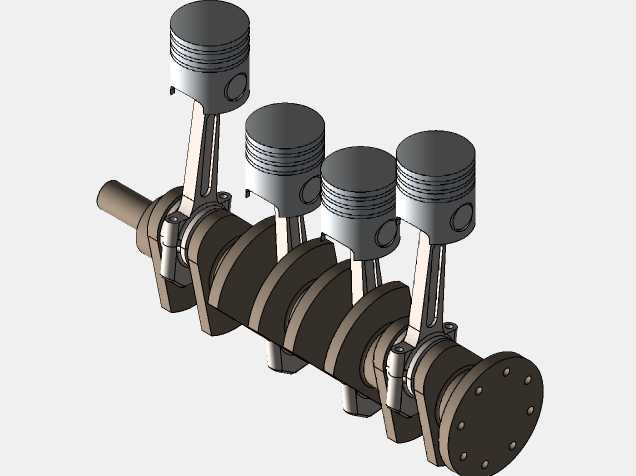

直列四缸发动机活塞曲柄连杆机构

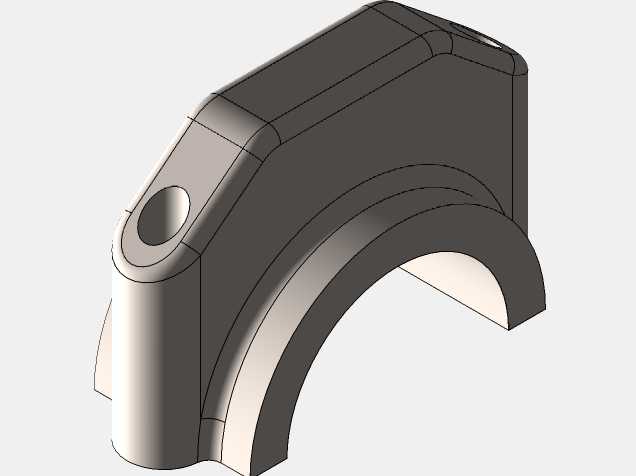

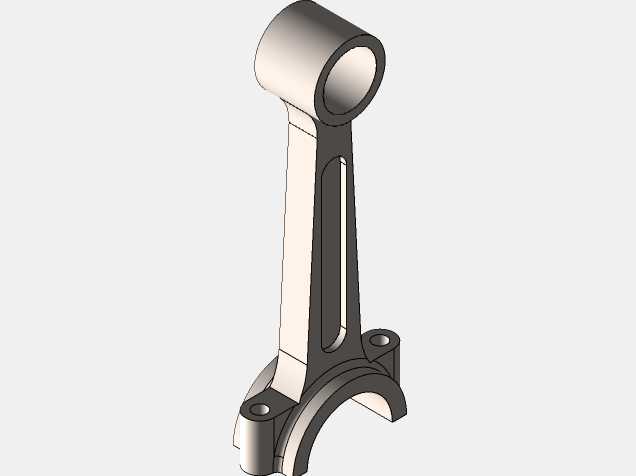

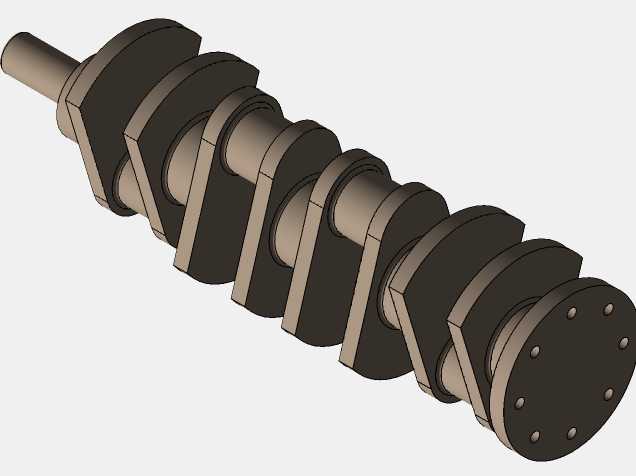

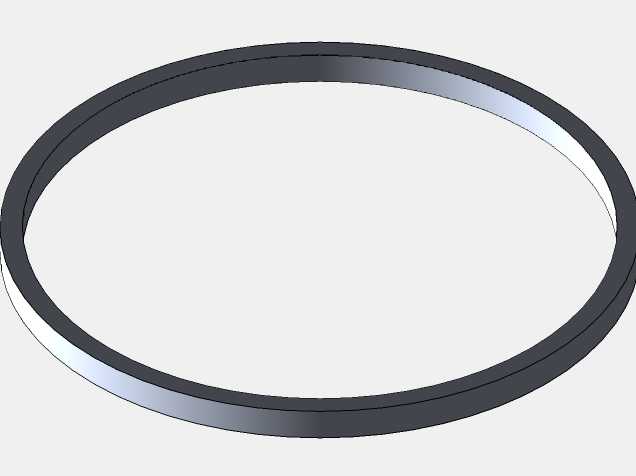

这套活塞曲柄连杆机构是直列四缸内燃发动机的核心动力转换组件，广泛应用于民用乘用车、小型工程机械、农用动力装备的动力单元中，承担着将燃料燃烧产生的直线往复机械能转化为旋转扭矩的核心职能，是内燃机实现动力输出的关键传动结构。整套组件采用直列四缸等间距排布设计，四个活塞沿曲轴轴向依次排列，相邻曲柄销保持180度相位差布置，能够保证四个气缸按固定做功顺序交替输出动力，让曲轴运转过程获得更均匀的扭矩输出，大幅降低动力传递过程的振动幅度，提升整机运转的平顺性。设计过程中充分考虑往复运动与旋转运动的动平衡匹配，曲轴的平衡块与活塞连杆组的往复质量做了对应配重校准，可有效抵消高转速工况下的惯性力冲击，减少轴承部位的交变载荷，延长核心部件的使用寿命。活塞部分采用典型的内燃机活塞结构，头部设置多道环槽用于安装气环与油环，既可以保证燃烧室的密封性能，避免做功行程的燃气泄漏，又能刮除气缸壁上多余的润滑油，减少机油窜入燃烧室的概率；活塞裙部做了适配缸径的型面设计，可在往复运动中保持稳定导向，避免活塞在缸内出现偏磨敲缸的问题。连杆采用大、小头分体式结构，小头通过活塞销与活塞铰接，大头通过轴瓦与曲轴的曲柄销连接，能够顺畅传递活塞的推力，同时适配往复运动到旋转运动的角度变化。曲轴作为动力输出的核心旋转部件，主轴颈用于与缸体主轴承座配合安装，输出端设置法兰结构用于连接飞轮与传动系统，整体安装边界完全匹配常规直列四缸发动机的缸体中心距、主轴颈间距、活塞行程参数，可直接用于动力总成的结构验证、运动仿真以及教学演示场景，能够直观展示内燃机动力转换的完整运动过程，也可作为发动机改型设计时的结构参考基础，帮助工程师快速校核运动干涉、行程匹配等核心设计参数。
