三角弧形转子发动机核心运动构件

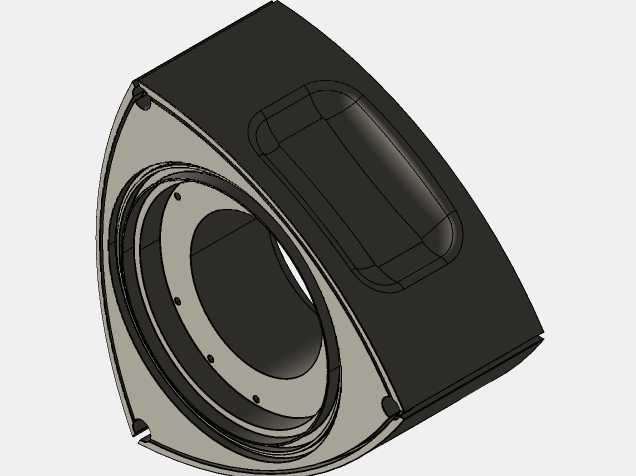

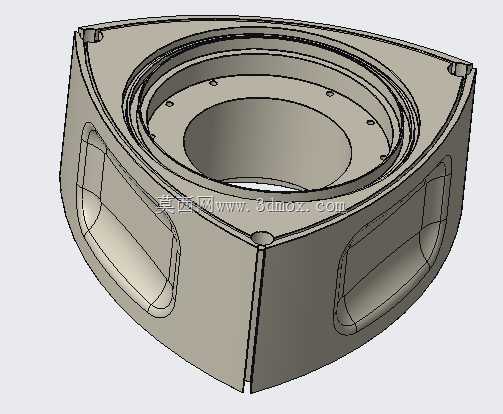

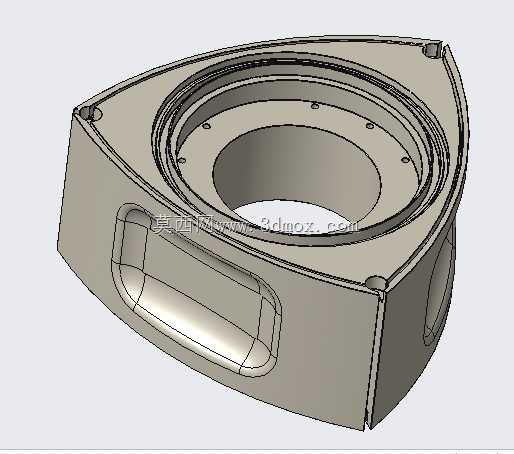

该构件是转子动力装置的核心运动部件，主要应用于小排量高功率密度的动力输出场景，常见于对动力响应速度、整机轻量化有较高要求的乘用车辆、小型通航动力单元以及特种作业便携动力设备中，替代传统往复式活塞结构完成进气、压缩、做功、排气的完整热力循环，能够在更小的整机体积下输出更高的功率，大幅降低动力单元的整体重量占比。在实际运行过程中，该构件沿缸体型线做行星运动，三个弧面分别与缸体内壁、端盖配合形成三个独立的密闭工作腔，随着构件的转动同步完成容积变化，实现工质的压缩与膨胀做功，其表面的凹槽结构为密封件安装位，用于保证工作腔的密闭性，避免工质泄漏影响动力输出效率，中心的通孔用于与输出主轴的偏心段配合，将行星运动转化为主轴的旋转扭矩向外传递。设计过程中优先保证三个弧形工作面的轮廓度精度，确保构件运转时与缸体型线始终保持贴合，密封槽的深度与宽度尺寸经过匹配计算，适配对应规格的径向密封片与端面密封件，避免运转过程中出现密封件卡滞或泄漏问题；构件的壁厚经过受力仿真优化，在保证高速运转下结构强度、抵抗燃烧压力冲击的前提下尽可能去除冗余材料，降低构件自身重量带来的离心载荷，减少运转过程中的振动与磨损。外形上采用类三角对称结构，三个弧面曲率完全一致，安装时需与偏心轴、前后端盖、缸体的配合尺寸严格匹配，其最大回转半径需与缸体型线的创成半径保持对应，轴向厚度与缸体宽度一致，确保装配后端面与端盖的间隙处于合理范围，既不会因间隙过大导致端面泄漏，也不会因间隙过小出现运转卡滞、摩擦损耗过大的问题；侧面的凹腔结构在保证结构强度的同时预留了密封件的退让空间，也能够减少构件与缸壁的接触面积，降低运转过程中的摩擦阻力，提升整体动力传递效率。
