航天飞机主发动机喷管结构三维设计

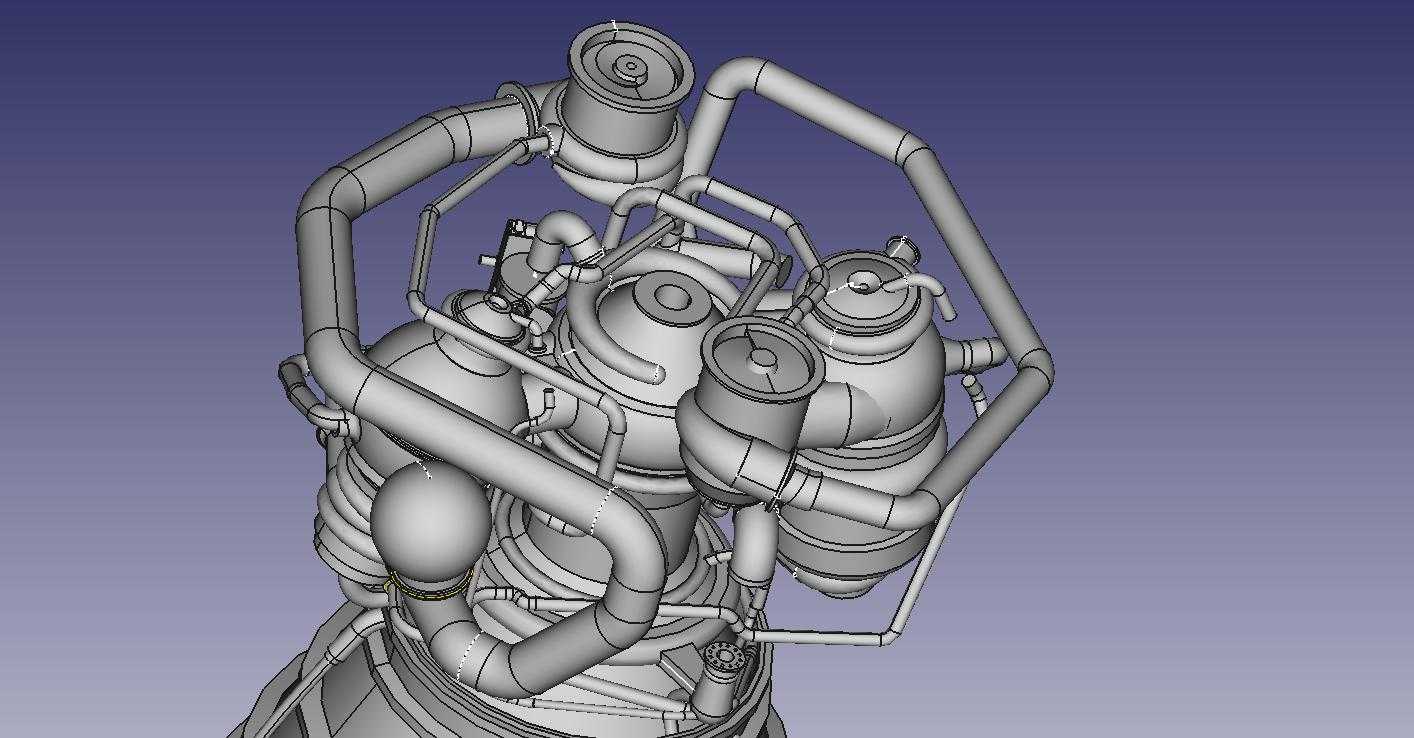

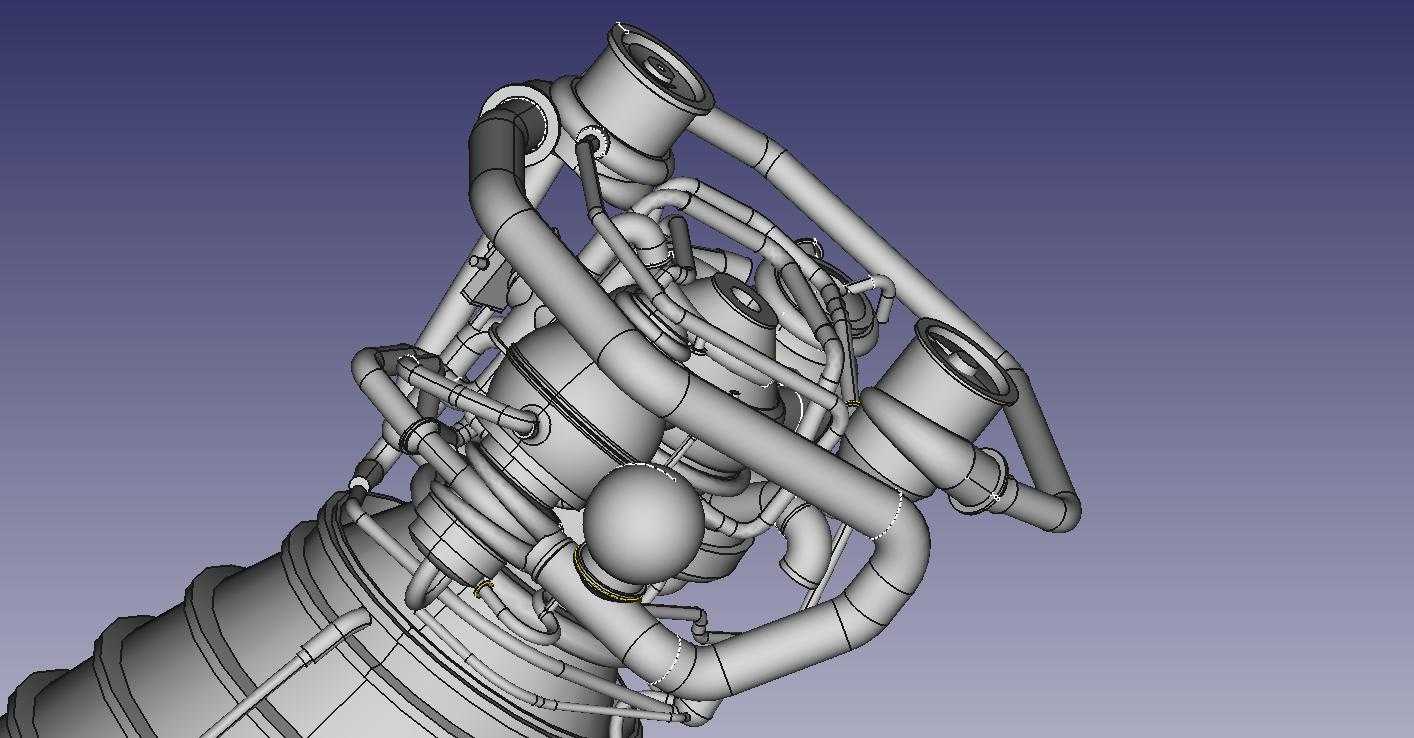

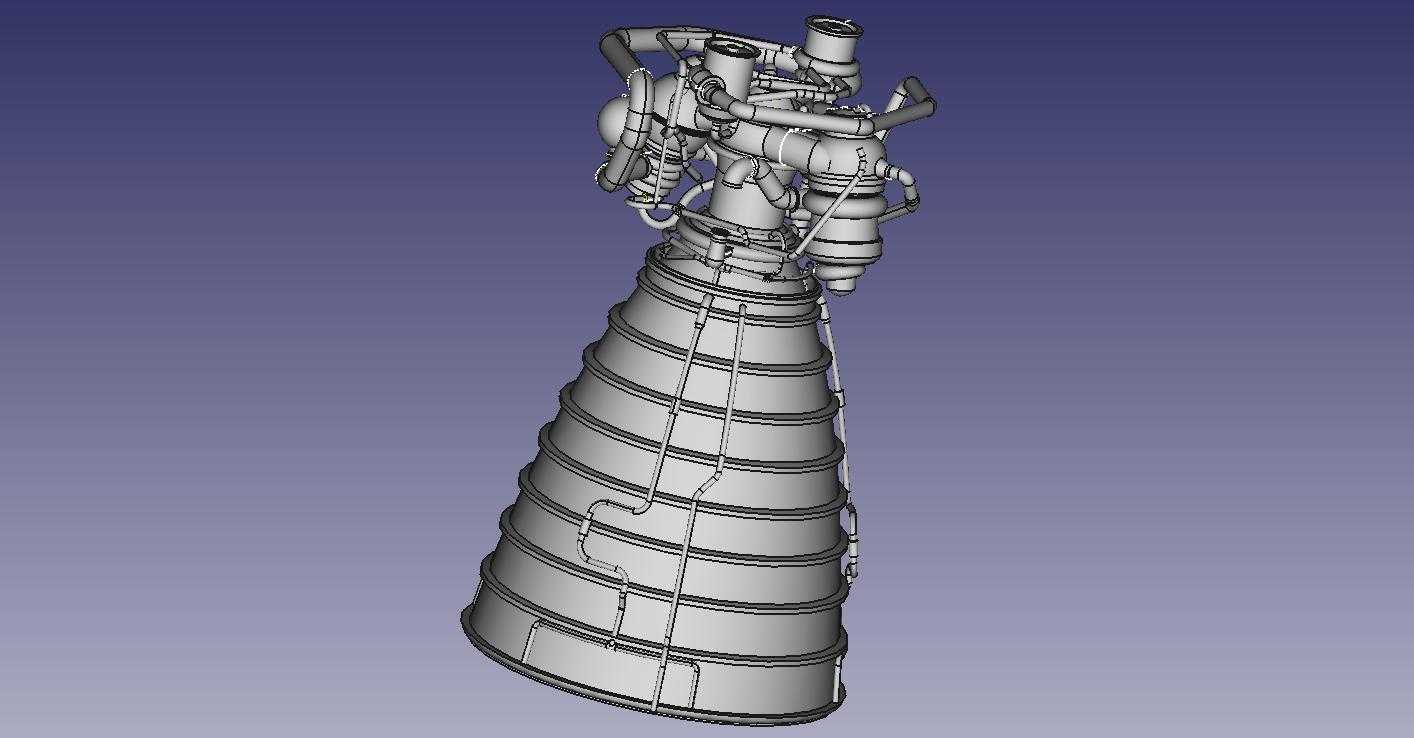

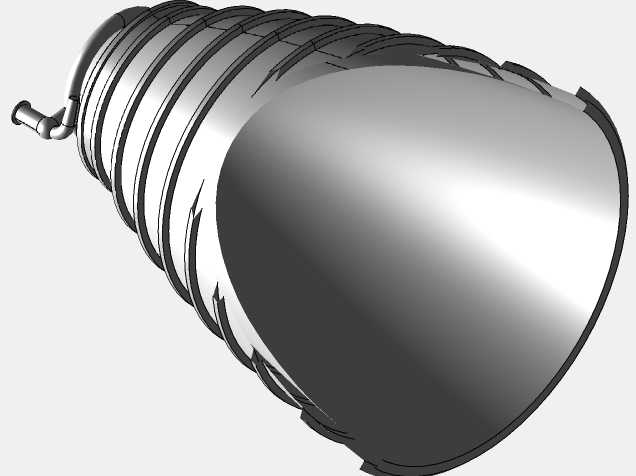

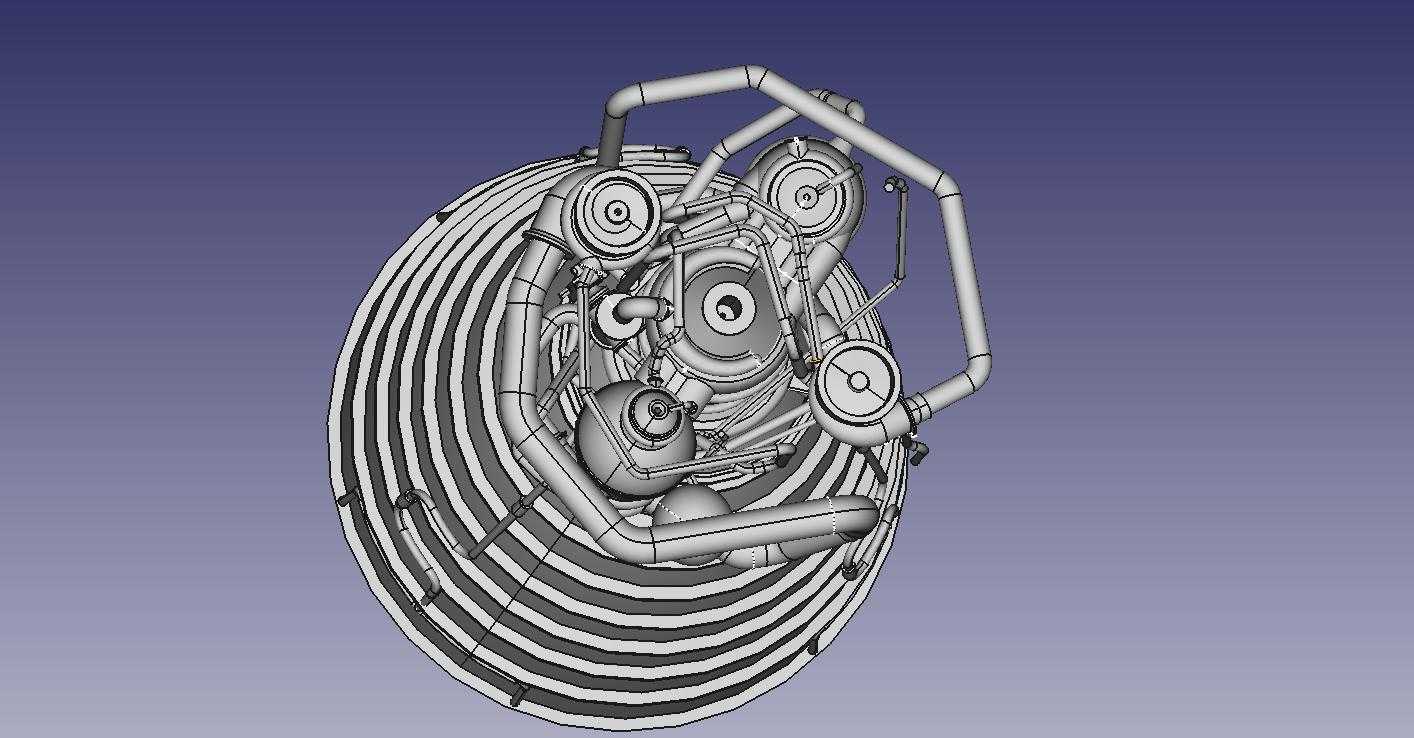

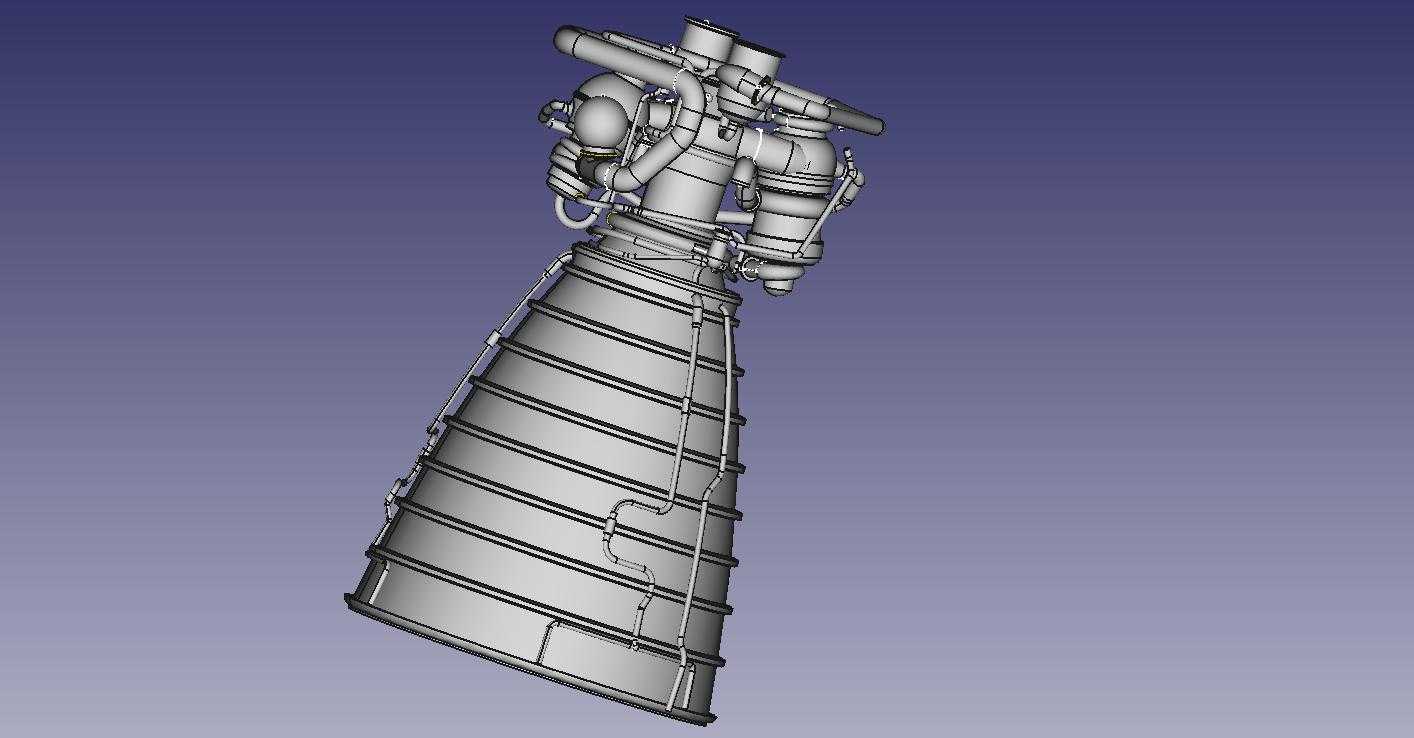

该模型还原的是航天运载系统核心动力单元的喷管段结构，主要应用于航天发射场景下的载人航天飞机、重型运载火箭的主动力系统，承担着将燃烧室内高温高压燃气的热能转化为定向喷射动能的核心作用，是为航天器提供入轨推力、实现跨大气层飞行的关键功能部件。从实际用途来看，该喷管结构需要在极端工况下稳定工作，既要耐受推进剂燃烧产生的超高温燃气冲刷，也要适配发动机推力调节过程中的流场变化，保障不同飞行高度、不同推力档位下的动力输出效率，支撑航天器完成起飞爬升、轨道入轨等核心飞行阶段的动力供给。从功能特性来看，该结构采用分段式再生冷却通道布局，喷管外壁排布的多组管路承担着冷却介质输送、推进剂预温的双重作用，既可以通过推进剂在冷却通道内的流动带走喷管壁面的多余热量，避免高温燃气烧蚀结构，也能对进入燃烧室的推进剂进行提前预热，提升整体燃烧效率；喷管采用钟形扩张段型面设计，能够在不同海拔的气压环境下尽可能实现燃气的完全膨胀，将燃气的内能最大化转化为喷射动能，提升发动机的比冲性能。从设计思路来看，该结构在建模时优先还原了喷管的分段连接结构、外部管路走向与安装接口特征，每一段喷管壳体的连接边界、管路的固定卡箍位置、上部涡轮泵组件与喷管的对接接口都做了对应还原，既能够直观展示液体火箭发动机喷管的外部布局逻辑，也能为航天动力相关的结构认知、教学演示、原理验证提供直观的三维参考。从外形尺寸与安装边界来看，该喷管整体呈上窄下宽的锥形扩张结构，上部对接涡轮泵与燃烧室组合段的接口直径较小，下部喷口出口直径为整体最大尺寸，外部管路沿喷管轴向呈螺旋与直线结合的方式排布，所有向外突出的管路、卡箍结构都预留了对应的安装避让空间，能够匹配发动机整体装配时的相邻部件安装间隙要求，喷管分段连接的法兰边界也还原了实际产品的装配定位特征，可用于模拟发动机喷管段的总装对接流程，也能作为航天科普、动力系统原理展示的具象化载体，帮助相关从业者、学习者快速理解液体火箭发动机喷管的结构组成与布局逻辑。
