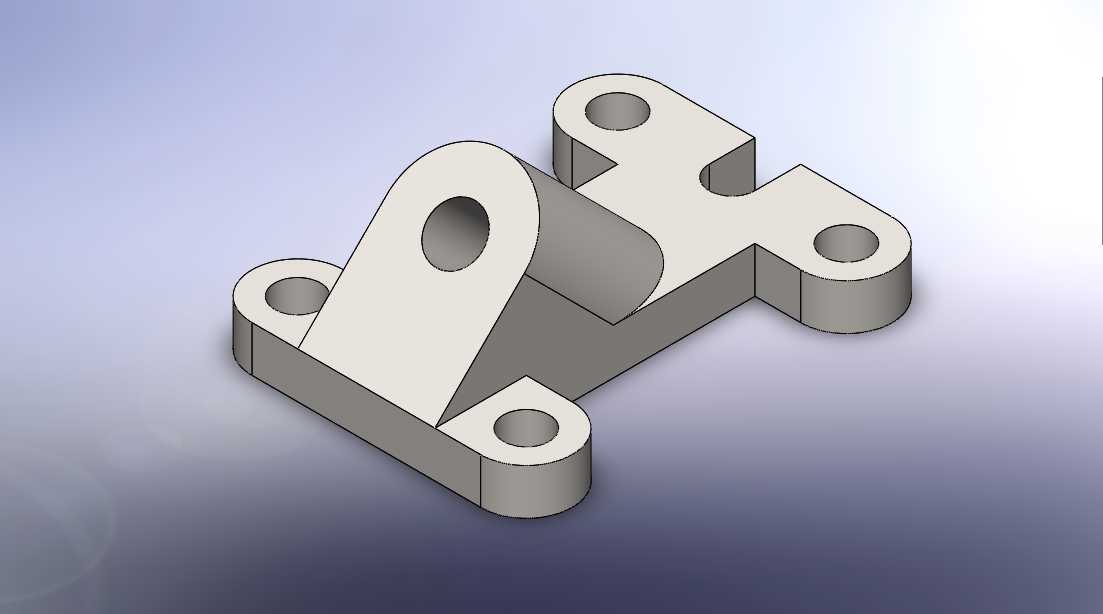

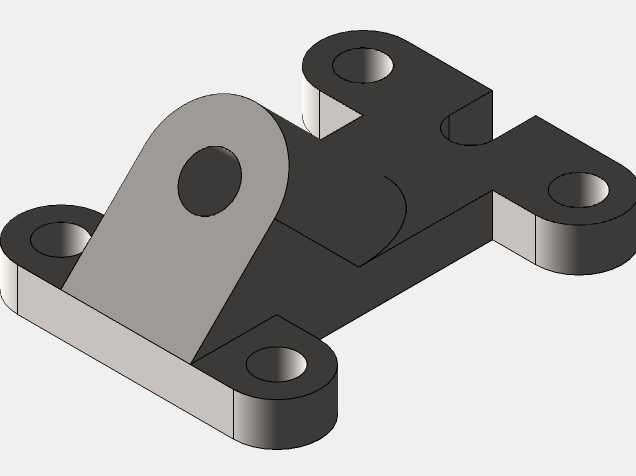

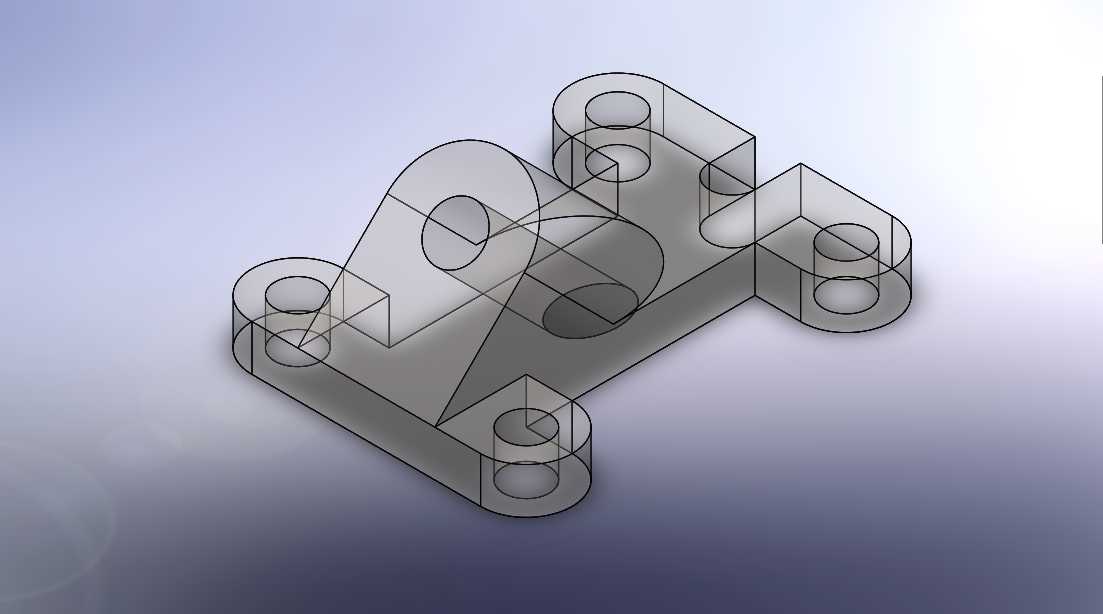

多安装孔铰接式机械连接支座结构

该铰接式连接支座是工业传动与支撑系统中常用的基础连接构件，主要应用于各类需要实现部件铰接联动、载荷传递与位置固定的机械场景中，常见于自动化生产线的连杆传动机构、小型设备的活动臂连接部位、输送设备的导向支撑单元以及专用工装的定位连接结构中，承担着承载静态载荷、传递动态作用力、约束部件运动轨迹的核心作用，能够在设备运行过程中为相邻连接部件提供稳定的支撑基准，同时允许连接部件绕铰接孔完成设定角度范围内的摆动动作，适配设备运行过程中的位移补偿与角度调整需求。

从功能特性来看，该支座采用一体化铸造成型后机加工的工艺思路设计，整体结构无拼接焊缝，结构刚性优异，能够承受多方向的交变载荷而不易出现结构变形。底座部分共设置四个带沉台的安装孔，安装孔采用环形凸台加厚设计，既能够保证螺栓锁紧时的接触面积，降低接触面压应力，避免长期锁紧后出现基材塌陷问题，同时四个安装孔呈非对称分布，能够适配不同安装面的固定需求，安装时可根据周边部件的避让需求选择对应的孔位完成固定，安装边界灵活，可适配厚度8mm以上的金属安装基板，螺栓锁紧后支座与安装面的贴合度高，无翘曲间隙。支座上部的铰接耳板采用三角形加强筋与底座连为一体，加强筋从底座平面一直延伸至铰接孔下方，能够有效分散铰接部位传递的径向载荷，避免耳板与底座衔接处出现应力集中断裂的问题，铰接孔内壁设计有精加工余量区域，实际生产中可根据配套销轴的直径完成铰孔加工，保证铰接配合的间隙精度，降低铰接转动过程中的旷量。

在设计思路上，该结构优先考虑了安装通用性与结构可靠性的平衡，整体外形轮廓紧凑，无多余外伸结构，在保证结构强度的前提下尽可能压缩了整体占用空间，支座的所有棱边均设计有工艺倒角，既能够避免加工与装配过程中锐边划伤操作人员，也能够减少热处理过程中的应力集中问题。铰接耳板的厚度与底座安装凸台的高度经过匹配计算，能够保证配套铰接部件安装后不会与底座安装面发生运动干涉，摆动过程中预留有足够的安全间隙，无需额外加装垫片调整间隙，能够减少装配环节的工作量。该支座可适配直径10-16mm的铰接销轴，单座额定静态承载能力可达12kN，能够满足多数中小型机械结构的连接支撑需求，实际应用中可根据使用场景的载荷大小选择铸铁、铸钢或者铝合金材质完成加工，适配不同腐蚀环境、重量要求的使用场景。
