钢管拼接式赛车承载车架结构设计

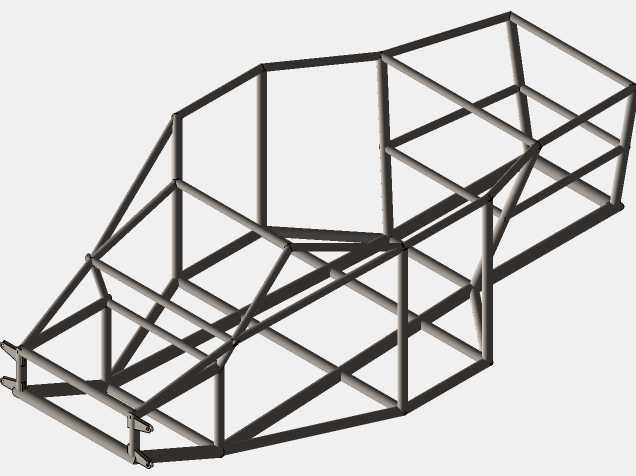

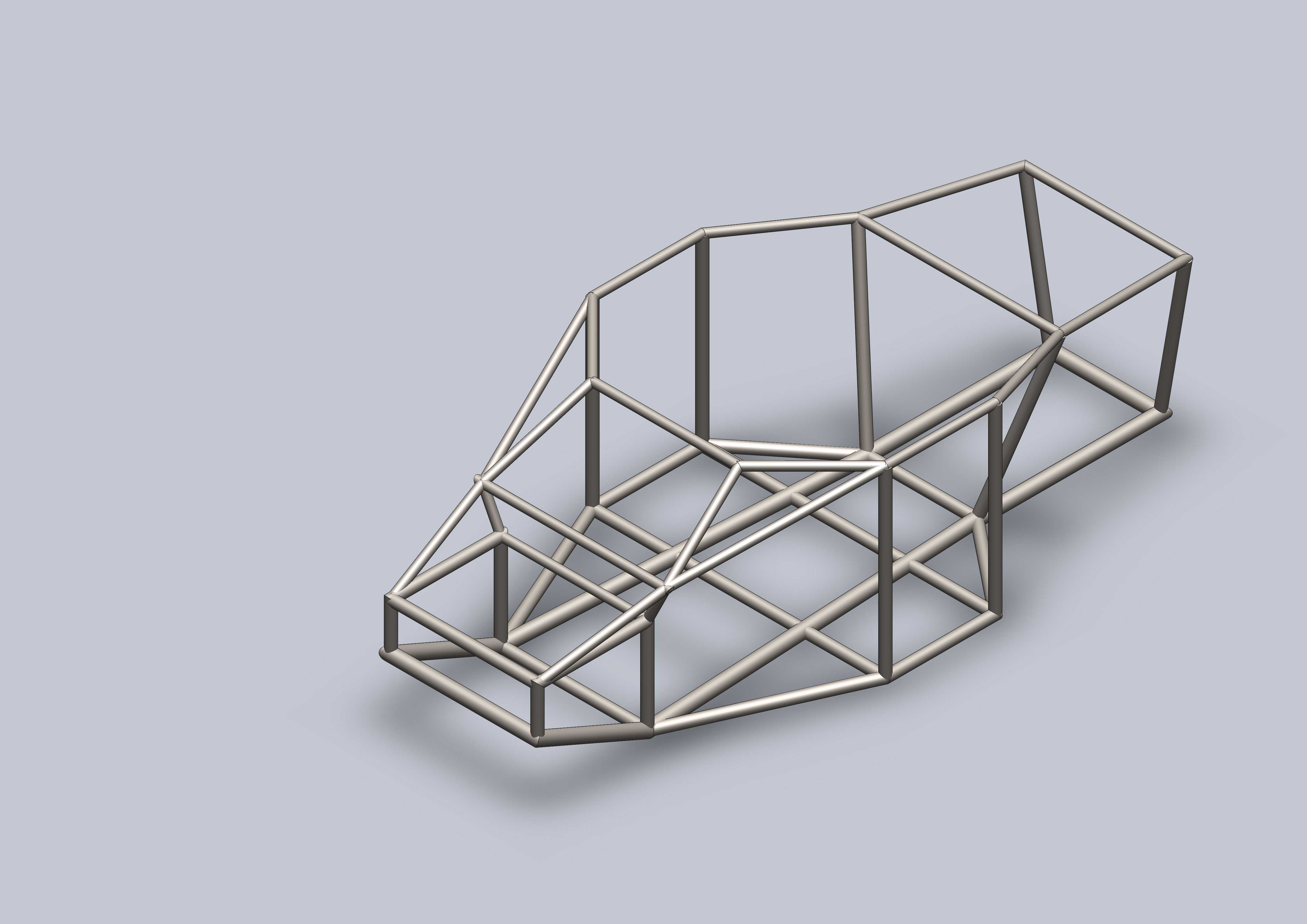

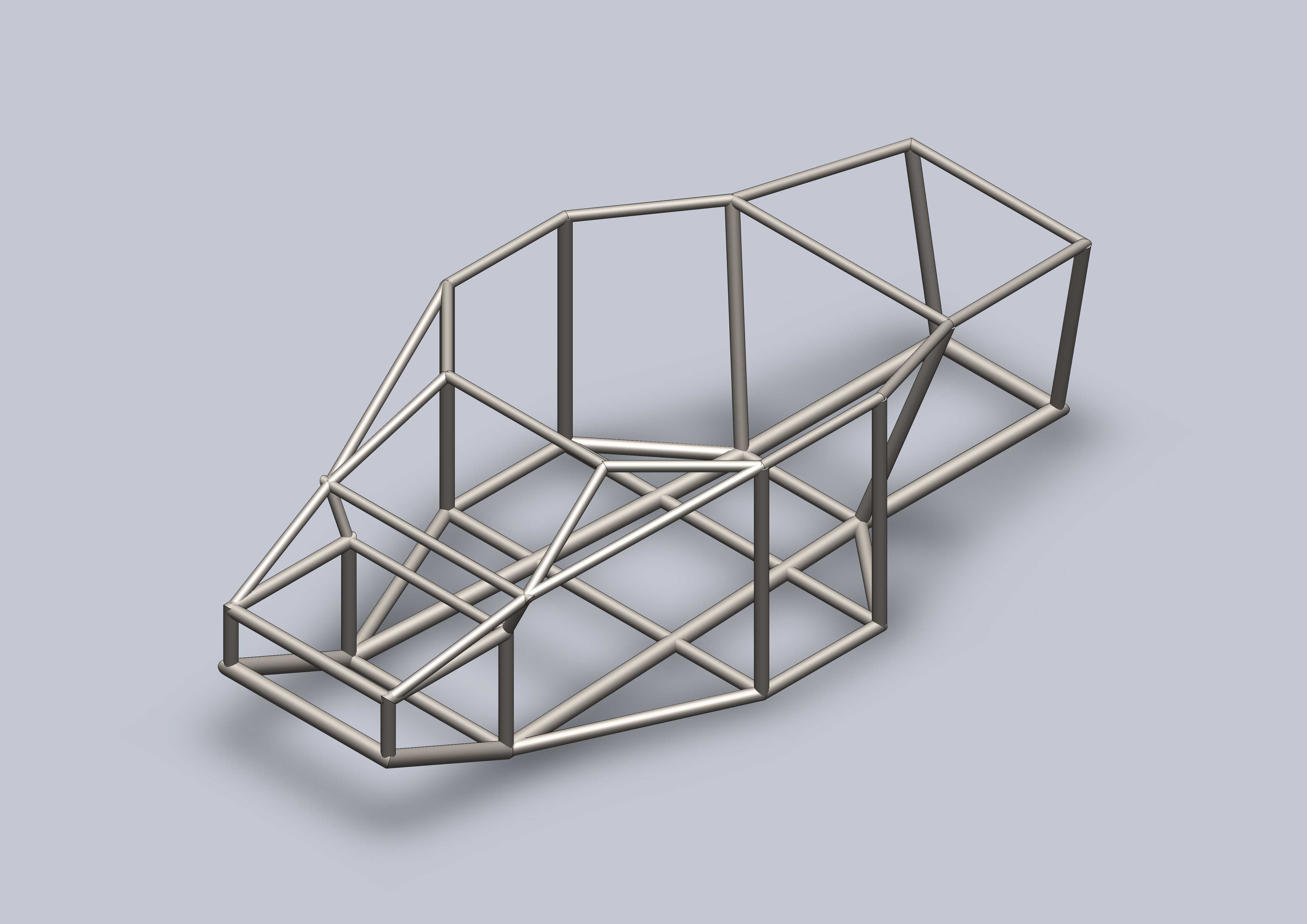

该空间桁架式车架是小型竞速赛车的核心承载基体，主要应用于场地卡丁车、大学生方程式赛车、业余改装越野赛车等轻量化竞速载具领域，承担整车载荷传递、部件安装定位、碰撞安全防护的核心作用，是整车性能实现的基础结构载体。从实际用途来看，该车架需要承接动力总成、悬架系统、转向机构、座椅与安全束缚装置、燃油供给系统、电控线路等全部车载部件的安装固定，在车辆行驶过程中传递加速、制动、转向时的多向载荷，同时在车辆发生翻滚、正面碰撞、侧面剐蹭时通过结构形变吸收冲击能量，为驾乘人员构建安全的生存空间。从功能特性来看，该车架采用等径圆钢管拼接的空间桁架结构，相比传统冲压焊接的一体式承载车身，具备更高的比强度，在同等重量下抗扭刚度、抗弯强度表现更优，同时结构修改灵活，可根据不同赛事的规则要求、部件选型快速调整局部杆件布局，适配不同轴距、轮距的整车参数需求，且生产无需大型冲压模具，小批量定制加工成本更低，非常适合小规模定制的竞速车辆使用。从设计思路来看，该车架遵循载荷路径最短化原则进行杆件排布：前部锥形收窄区域为前悬安装与碰撞吸能区，通过斜向杆件将前悬传递的纵向、垂向载荷分散传导至主舱侧围；中部方正的笼型区域为驾乘舱，通过多组交叉斜撑构建封闭的防滚笼结构，保证侧碰、翻滚时的结构完整性，同时预留出驾乘人员操作空间、方向盘与踏板的安装位置；后部梯形框架区域为动力总成与后悬安装区，通过横向、纵向杆件强化后舱的抗扭性能，匹配大扭矩动力输出时的载荷冲击。所有杆件的连接节点均采用相贯线焊接设计，保证焊缝贴合面积最大化，避免应力集中导致的连接失效。从外形尺寸与安装边界来看，该车架整体呈前窄后宽、前低后高的流线型轮廓，前部收窄结构可降低迎风面积优化空气动力学表现，主舱宽度适配单人驾乘的空间需求，两侧预留的悬架安装点位严格匹配上下摆臂、转向拉杆的运动行程，避免杆件运动过程中与车架发生干涉；底部框架预留了电池、油箱、散热系统的安装空间，上部防滚架的高度满足驾乘人员佩戴头盔后的头部安全间隙要求，前后悬安装点的相对位置公差控制在毫米级，保证四轮定位参数的准确性，所有安装点位均预留了标准螺栓连接的平面，无需额外加工即可完成各系统部件的装配固定。
