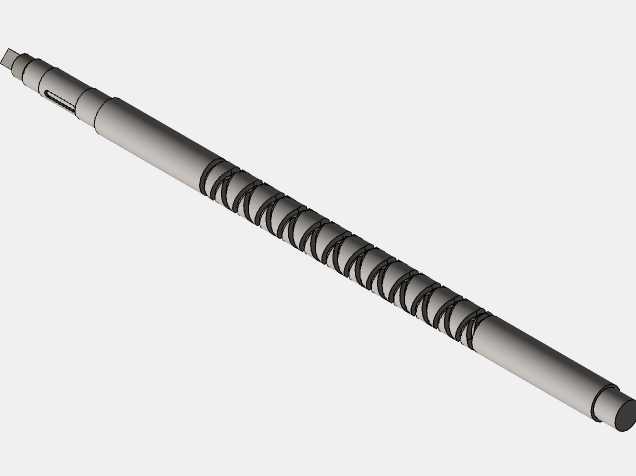

双线螺旋传动丝杠结构三维设计

该双线螺旋传动构件是机械传动系统中实现回转运动与直线运动相互转换的核心执行零件，广泛应用于普通机床进给机构、轻工包装设备输送调节单元、通用工装夹具的位移驱动模块以及小型自动化生产线的直线执行端，在需要中等传动效率、平稳进给速度且对传动行程有明确要求的工况下承担动力传递与位移精准控制的作用。相较于单线螺旋结构，双线螺纹的设计可在相同导程参数下获得更优的传动平稳性，降低单条螺纹牙的受力载荷，有效提升构件在连续往复运动过程中的耐磨性能与使用寿命，同时能够在相同回转转速下实现更快的直线进给速度，适配需要兼顾传动效率与运行稳定性的应用场景。从设计思路来看，该构件整体采用长轴类结构布局，主体为等直径光轴基体，中段加工连续双线螺旋滚道，螺旋牙型采用适配滑动传动的梯形截面设计，牙侧角度经过优化可有效降低传动过程中的侧向分力，减少运行卡顿风险；轴体两端设计有不同直径的阶梯安装轴段，分别适配支撑轴承座的安装定位需求，其中一端额外加工有键槽结构，用于与驱动端的联轴器、带轮或齿轮部件实现周向固定，确保动力输入过程中无相对回转打滑，另一端轴段可根据安装需求搭配锁紧螺母实现轴向位置固定，限制轴系的轴向窜动量。在外形尺寸与安装边界层面，该构件整体为细长轴结构，长径比适配多数中小型设备的内部安装空间，中段螺旋段的长度对应有效传动行程，两端安装轴段的直径、长度以及键槽的尺寸均按照通用传动安装标准设计，可直接适配常规规格的深沟球轴承、推力轴承以及标准传动连接件，安装时仅需保证两端支撑座的同轴度公差，即可确保螺旋副运行过程中无卡滞、偏磨问题；轴体表面的螺旋滚道经过结构优化，牙顶与牙底均设置有过渡圆角，可有效降低应力集中，提升轴体的抗扭、抗弯疲劳强度，即使在频繁正反转的往复传动工况下，也能保持稳定的传动精度与结构可靠性。该构件在装配时可搭配对应的螺母传动副使用，将自身的回转运动转化为螺母的直线位移，带动工作台、夹具或执行部件完成指定距离的精准进给，无需额外设计复杂的转换机构，能够有效简化设备的整体传动结构，降低设备的装配与维护成本。
