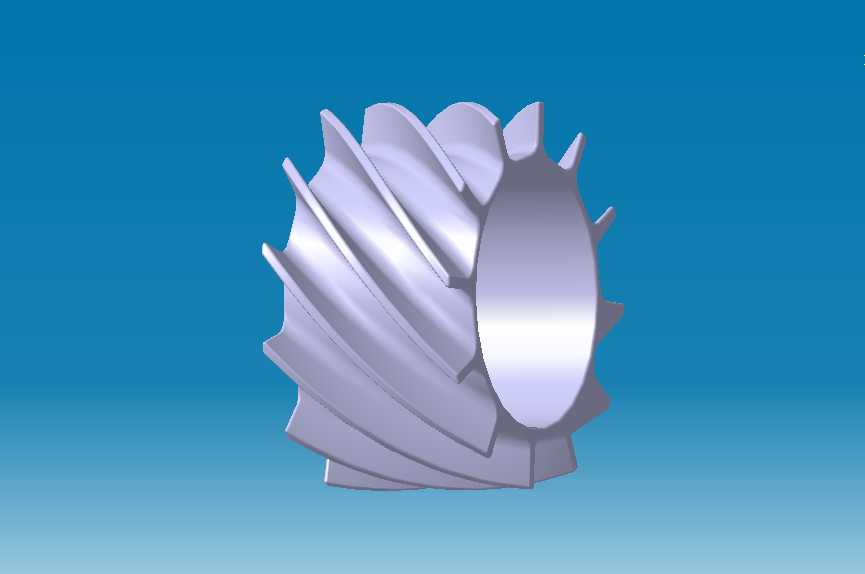

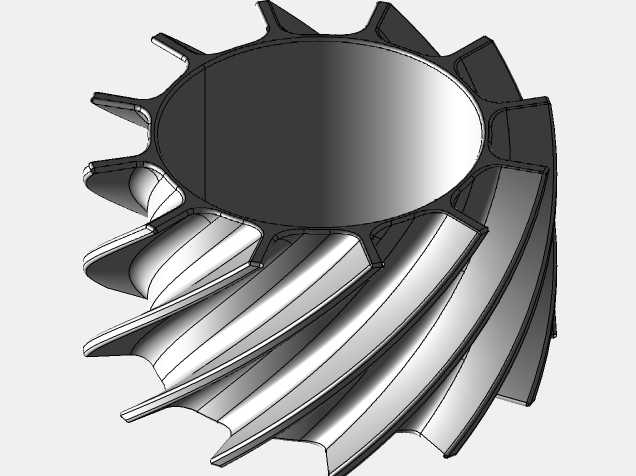

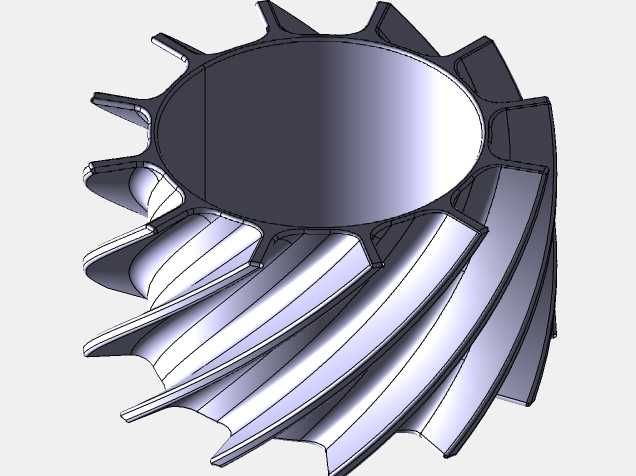

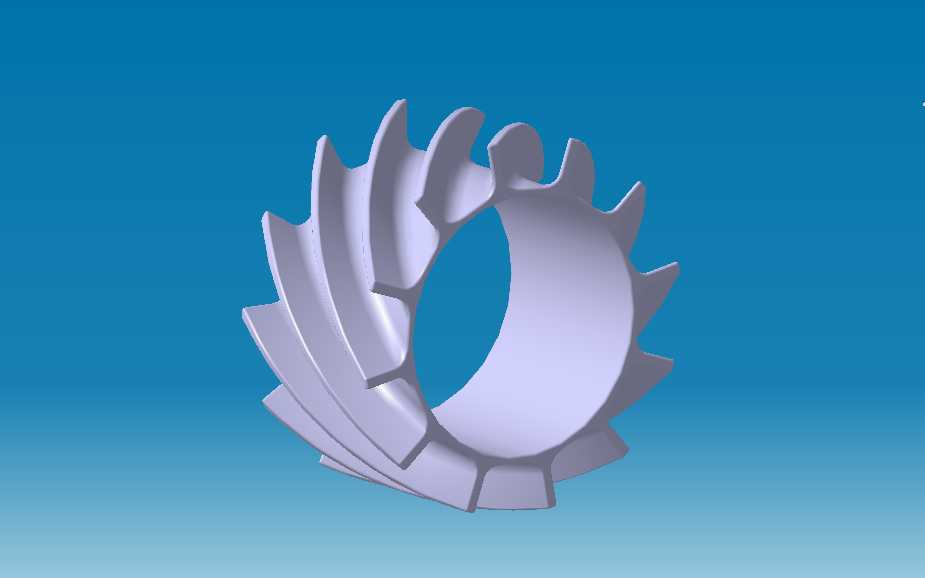

带矩形翅片的螺旋环绕换热管件结构

该螺旋翅片管是换热设备中的核心强化传热元件，广泛应用于工业余热回收系统、暖通空调换热机组、工业锅炉省煤器、空气预热器、化工工艺介质换热装置以及干燥设备的热交换单元中，在电力、石化、暖通、制冷、冶金等多个涉及热量传递的工业场景中承担冷热介质间的热量传递职能，是提升换热系统整体能效、缩减设备占地体积的关键结构部件。相较于光滑换热管，这类带螺旋排布矩形翅片的结构能够在有限的安装空间内大幅拓展换热接触面积，让管内流动的换热介质与管外流经的空气或其他工艺介质充分完成热量交换，有效降低换热过程的热阻，提升整体传热效率，同时螺旋走向的翅片结构能够引导管外流体形成特定的扰流路径，避免流体在管壁面形成流动滞止区，减少积灰、结垢对换热效率的负面影响，延长设备的连续运行周期。从设计逻辑来看，该结构以中空圆形基管作为介质流通的核心载体，基管外壁的矩形翅片沿管体轴线呈连续螺旋状排布，翅片与基管外壁紧密贴合保证热传导路径顺畅，设计过程中需要匹配具体工况的换热负荷、管内外介质的流速与物性参数，确定翅片的螺距、翅片高度、翅片厚度以及基管的内径、外径参数，既要保证足够的换热面积，也要兼顾管外流体的流动阻力，避免因翅片排布过密导致风阻、液阻大幅升高，额外增加配套风机、泵组的运行能耗。在安装边界层面，该类管件通常以成组排列的方式安装在换热器框架内，单根翅片管的长度、两端连接结构需要匹配设备壳体的安装尺寸，翅片的外轮廓直径需要预留足够的管间间距，保证流体能够均匀冲刷每一片翅片表面，同时要兼顾安装过程中的操作空间，满足管束的组装、检修以及后期清洁维护的操作需求，结构设计上也充分考虑了不同温度工况下的热胀冷缩余量，避免运行过程中因热应力导致翅片变形、基管连接部位泄漏等问题，保障换热系统长期稳定运行。
