可拆式U型管束管壳式换热设备结构

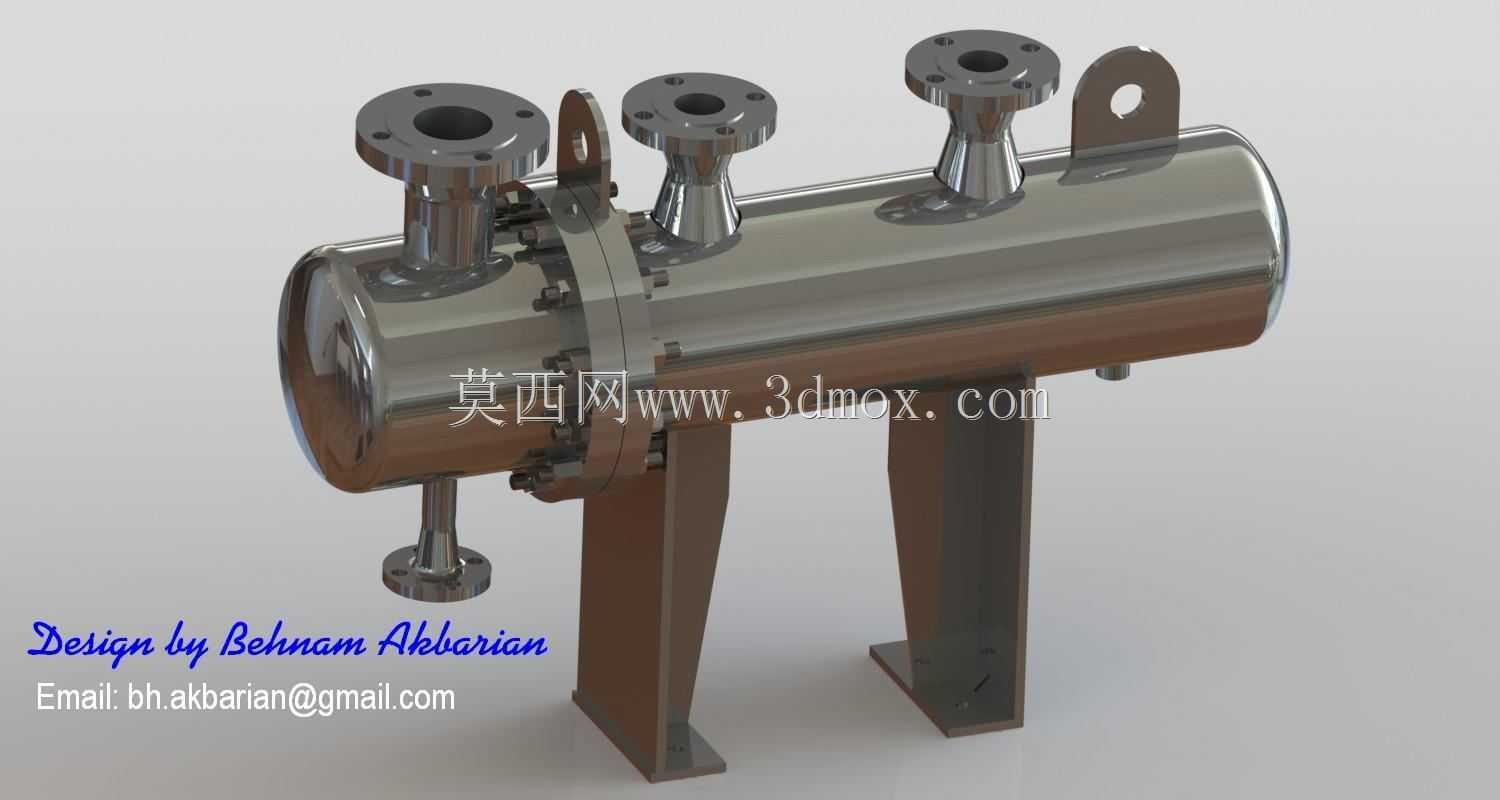

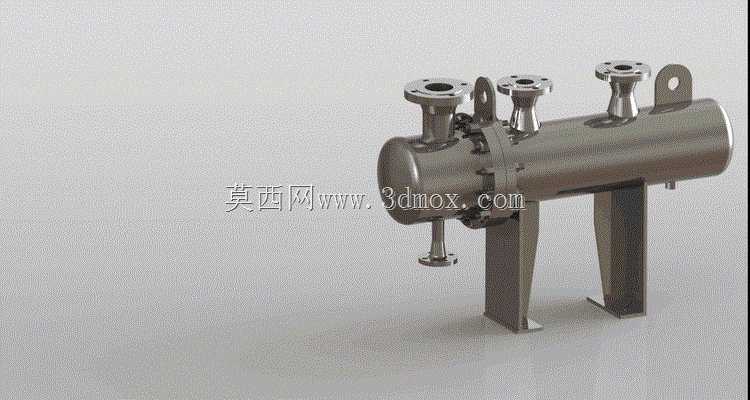

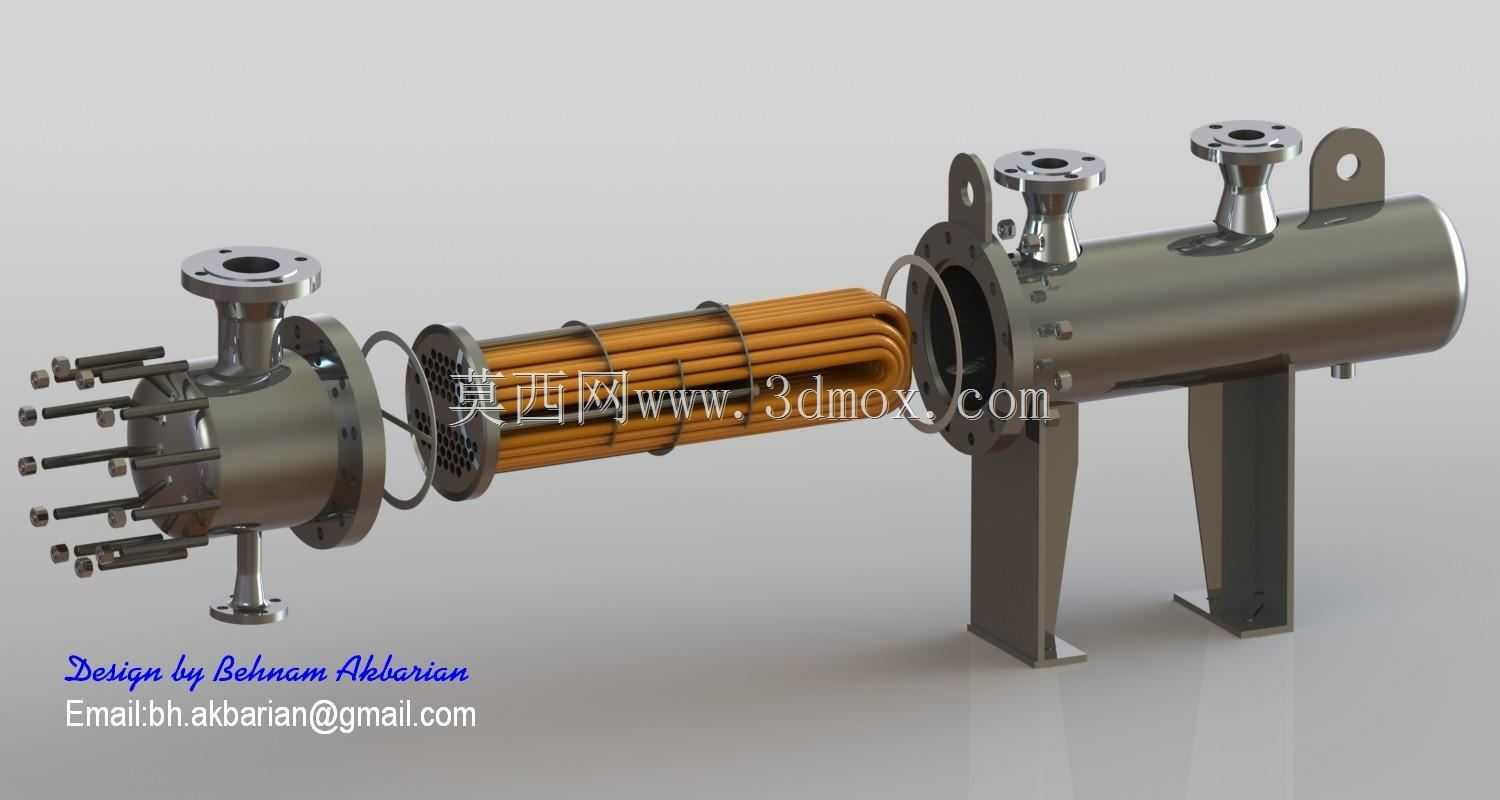

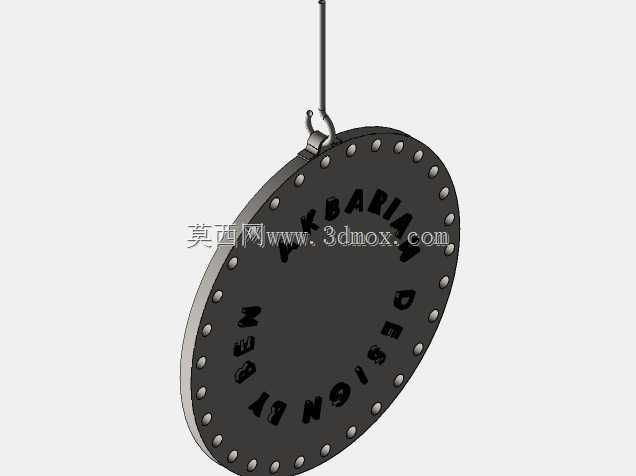

该换热设备主要应用于石油炼制、大型化工生产、高压工况流体换热场景，是流程工业中实现不同温度流体间热量传递的核心通用设备，能够在高压运行环境下稳定完成介质的加热、冷却、冷凝、蒸发等工艺过程，适配炼油常减压装置、化工合成工段、集中供热换热站等多种对承压能力、换热稳定性有严苛要求的作业场景。设备核心功能是通过间壁传热结构，让两种存在温度差的流体在完全隔离的流道内流动，实现热量的高效传递，既可以满足工艺生产中对介质温度的精准控制需求，也能够回收工业生产中的余热资源，降低生产过程的能源消耗。该设备采用典型的管壳式结构设计，外部为承压壳体，搭配两个带法兰接口的端盖结构，壳体侧面设置多组不同规格的法兰接管，分别作为壳程流体的进出通道，端盖上的接管则作为管程流体的进出通道；内部采用U型换热管束设计，管束通过管板与壳体端盖实现密封连接，管束外侧设置折流板结构，既可以对管束起到支撑固定作用，避免流体冲击造成管束振动损坏，也能够改变壳程流体的流动方向，提升壳程流体的湍流程度，强化整体传热效率。设备底部设置两个对称的支腿结构，作为设备安装的承重支撑，支腿底部预留安装固定孔位，可直接通过螺栓与安装基础完成固定，安装时需要预留足够的侧向抽芯空间，满足管束抽出检修、清洗的操作需求；壳体顶部设置吊耳结构，方便设备整体吊装就位。设计过程中充分考虑高压工况的密封需求，管板与端盖、壳体的连接采用法兰螺栓紧固结构，搭配密封垫片实现可靠密封，能够承受管程、壳程的高压差工况，避免流体串流影响换热效果；U型管束的设计让每根换热管均可自由伸缩，能够有效抵消设备运行过程中因管程、壳程流体温度差产生的热应力，避免热胀冷缩造成换热管变形、焊缝开裂等故障，提升设备长期运行的可靠性。设备的接口均采用标准法兰连接形式，可直接与现场工艺管道完成对接，无需额外定制转接结构；整体结构紧凑，在保证足够换热面积的前提下控制了设备的整体外形尺寸，降低了安装空间占用，同时可拆式的结构设计让设备检修维护更加便捷，当管束出现结垢、泄漏问题时，可直接拆开一端端盖将管束抽出，进行清洗、补焊或更换作业，大幅降低后期运维的难度与成本。
