轨道机车二轴转向架底盘结构设计

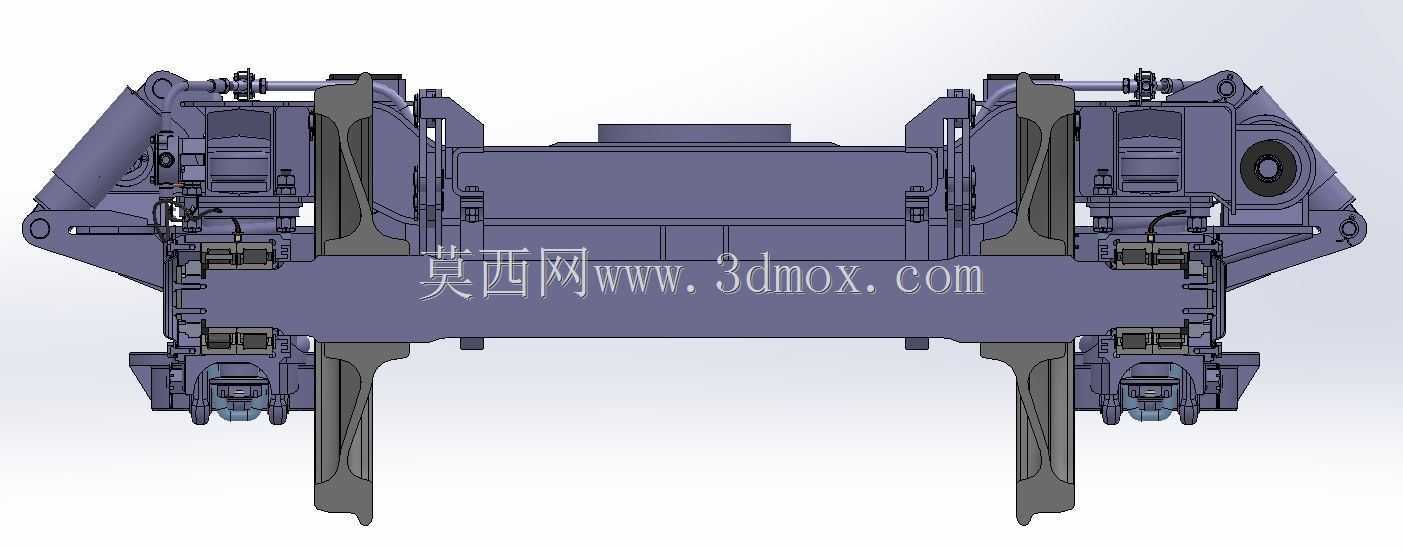

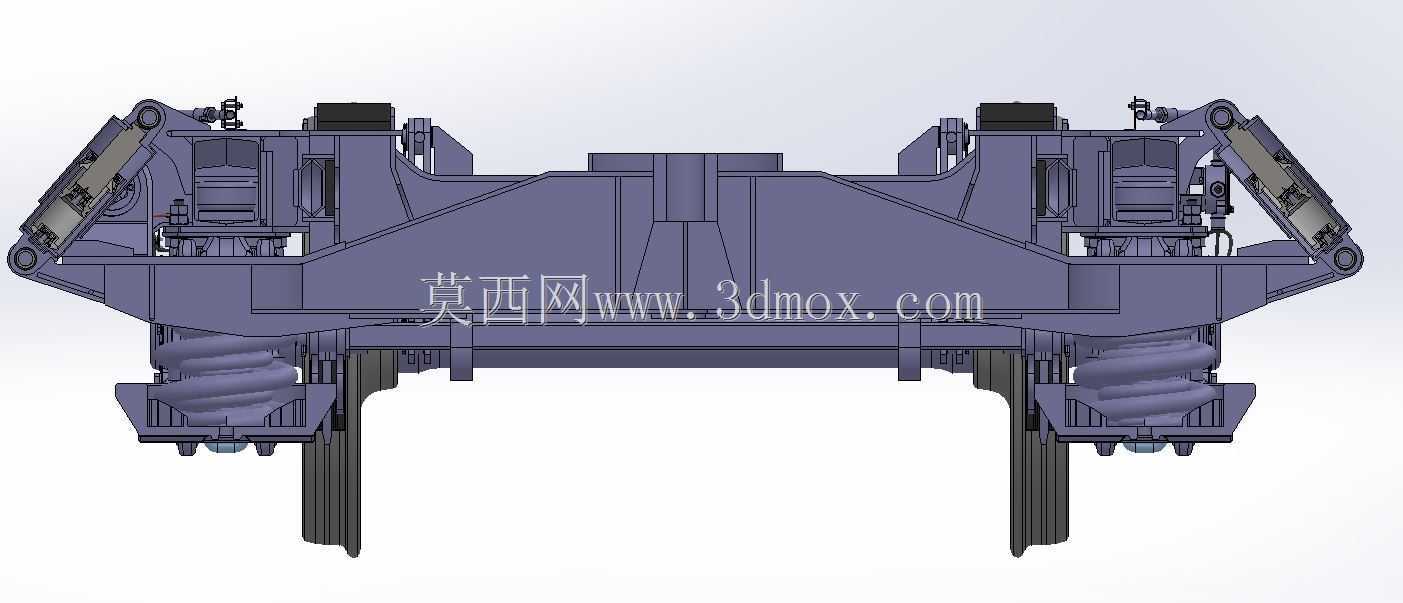

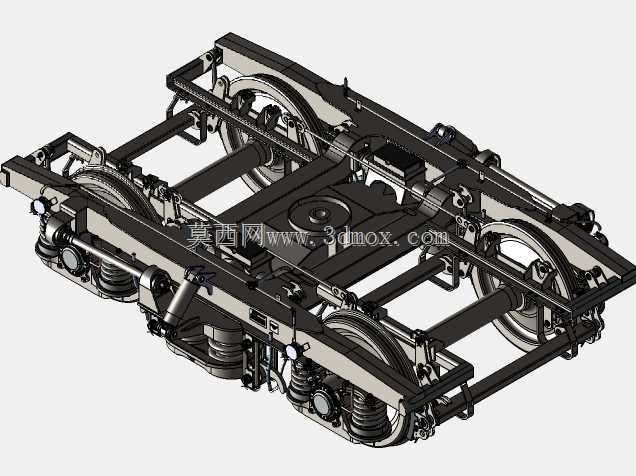

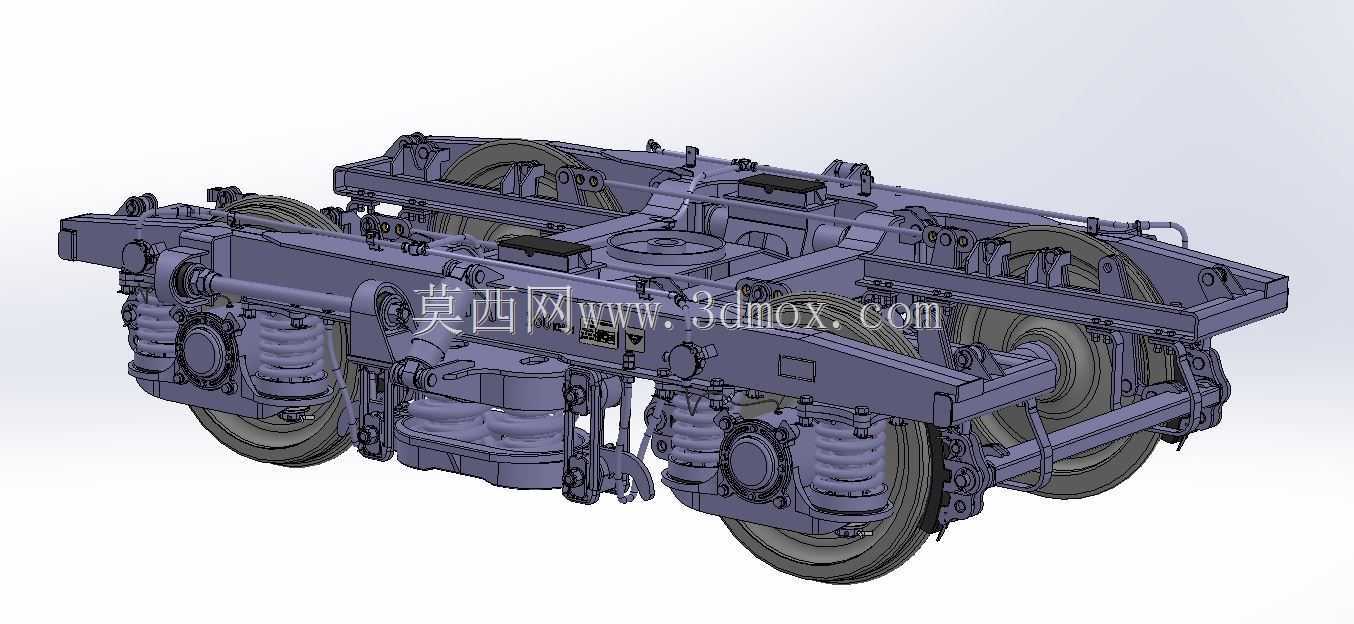

该转向架作为轨道机车走行部的核心承载结构，主要应用于干线铁路客运、货运机车以及城轨轨道车辆的走行系统中，承担着承载车体整备重量、传递牵引制动力、缓冲线路冲击、引导车辆沿轨道平稳运行的核心作用，是决定轨道车辆运行安全性、平稳性与可靠性的关键部件。在实际线路运行场景中，转向架需要直接承受来自钢轨的各类垂向、横向与纵向冲击载荷，同时将车体的牵引力、制动力精准传递至轮对，配合一系、二系悬挂系统衰减线路带来的振动，保障车内乘客舒适度与车载设备的运行稳定性。该转向架采用两轴轮对布局，整体底座宽度为2400mm，适配标准轨距线路的安装边界要求，整备重量为6800kg，设计最高运行速度可达160km/h，能够满足中速干线轨道车辆的运行需求。设计过程中优先考虑了载荷传递路径的合理性，构架作为整体承载的核心基体，采用箱型焊接结构形式，将轮对轴箱、一系弹簧悬挂、二系悬挂装置、牵引装置、基础制动装置、驱动单元安装座等功能模块集成于一体，各部件的安装接口经过精准的尺寸校核，既保证了各子系统的装配精度，也预留了足够的检修维护操作空间。一系悬挂采用钢弹簧搭配垂向减振器的结构，能够有效过滤来自钢轨的高频振动，约束轮对与构架之间的相对运动，保证轮对始终以合适的姿态贴合钢轨顶面，避免轮缘异常磨耗；二系悬挂设置于构架与车体之间，采用大刚度空气弹簧配合横向、垂向减振器与抗蛇行减振器，不仅能够承载车体的垂向载荷，还可以有效抑制车辆高速运行时的蛇行失稳现象，提升车辆的横向平稳性。牵引装置采用低位牵引结构，能够最大程度降低牵引点高度，减少轴重转移带来的轮轨黏着利用率下降问题，保证牵引与制动过程中各轴轴重分配均匀，充分发挥轮轨间的黏着潜力。基础制动单元采用单元式制动器，直接安装于构架侧梁的预设安装座上，制动时闸瓦直接作用于车轮踏面，能够提供足够的制动力矩，满足车辆在规定距离内停车的安全要求，同时制动单元自带间隙调整功能，可自动补偿闸瓦磨耗带来的间隙变化，减少日常维护工作量。整体结构的安装边界充分考虑了与车体底架、轮对、驱动系统的接口匹配性，所有安装孔位、连接面的形位公差都经过严格校核，能够实现与对应车型的快速适配装配，在保证结构强度满足EN13749轨道车辆转向架结构强度要求的前提下，通过拓扑优化手段合理分布构架的材料厚度，在冗余安全系数的基础上尽可能降低整体自重，减少对线路的垂向载荷冲击，延长轮轨与线路基础设施的使用寿命。
