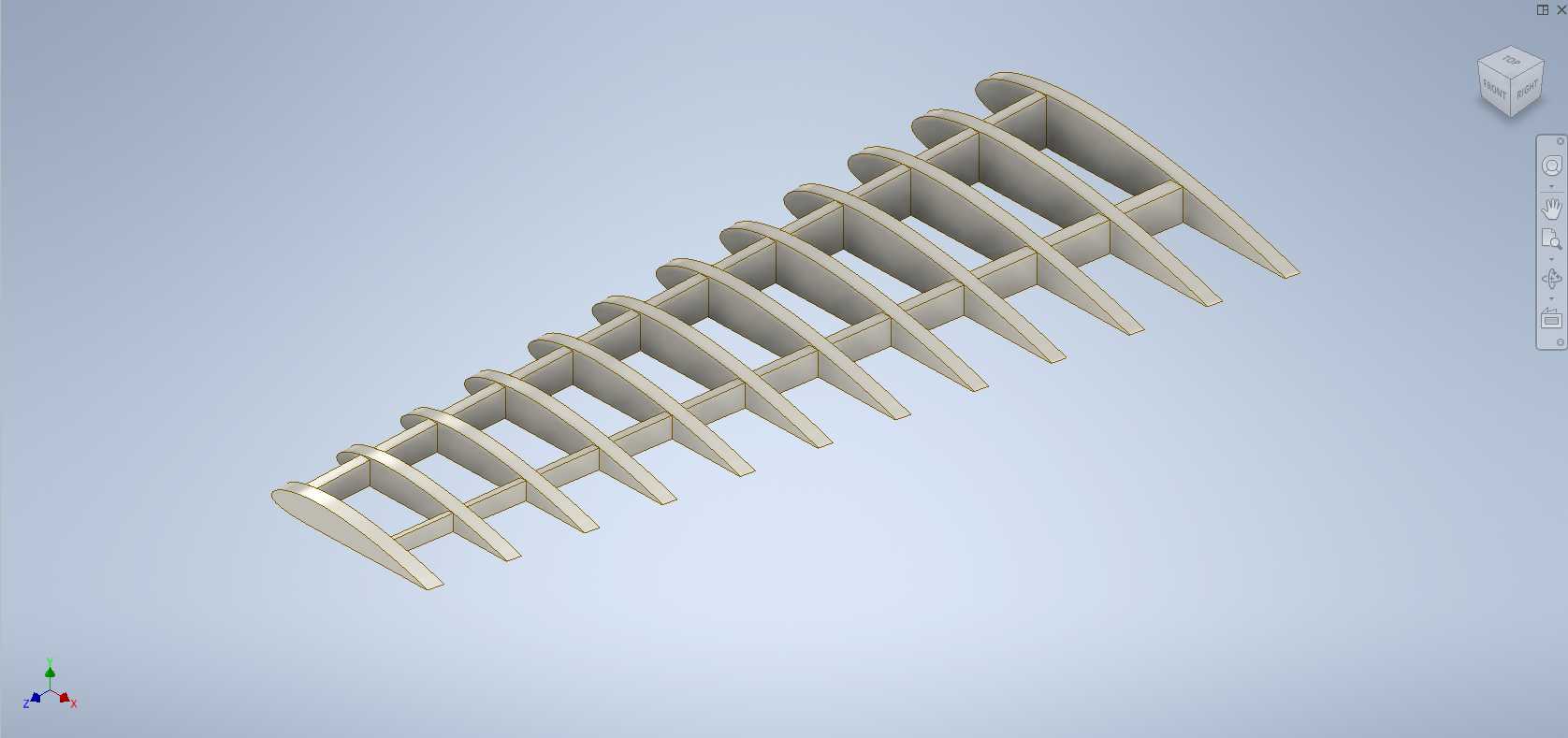

航空飞行器机翼内部支撑骨架结构

该结构为航空飞行器机翼的核心承力骨架，是固定翼飞行器机翼系统的核心承载构件，主要应用于通用固定翼飞行器、轻型通航飞机、无人机的机翼内部装配场景，承担机翼整体气动载荷传递、蒙皮外形支撑、机载部件安装基座的核心作用，是机翼结构中连接蒙皮与机身主承力框的关键传力路径载体。在实际飞行场景中，该骨架需要将机翼上下表面蒙皮承受的气动升力、飞行过程中的阵风载荷、机动飞行产生的交变弯矩与剪力，有序传递到机身主承力结构上，同时维持机翼的预设翼型轮廓，保证飞行过程中翼面气动外形的稳定性，避免蒙皮在高速气流作用下发生过大形变导致气动效率下降。从功能特性来看，该骨架采用翼梁与翼肋组合的桁架式布局，沿机翼展向布置的主翼梁作为核心纵向承力构件，承担绝大部分的弯曲载荷与剪切载荷，垂直于翼梁方向等距排布的翼肋构件，一方面负责维持翼型的截面轮廓，为蒙皮提供连续的支撑点，避免蒙皮在局部气动载荷下发生凹陷或鼓胀变形，另一方面将蒙皮传递来的局部气动载荷分散传导到主翼梁上，降低局部应力集中风险。在设计思路上，该骨架采用了等强度布局的设计逻辑，靠近机翼根部的翼肋与翼梁连接位置做了局部加强处理，适配机翼根部弯矩更大的受力特点，沿展向向翼尖延伸的过程中，肋板的厚度与梁的截面尺寸逐步收窄，在保证结构强度满足载荷要求的前提下，尽可能降低结构自重，提升飞行器的有效载荷能力与航程表现。骨架的所有构件之间采用精准的定位贴合设计，每一处翼肋与翼梁的连接面都匹配对应安装角度，保证装配后整体翼型的扭转角度符合气动设计要求，安装边界上，骨架根部预留有与机身主承力框对接的安装接口，翼肋表面预留有蒙皮铆接的定位点位，可直接适配对应厚度的航空蒙皮装配，同时骨架内部预留的桁条安装空间，可用于布置机翼内部的燃油管路、操纵拉线、航电线缆等机载部件，不会与后续装配的其他系统产生结构干涉。整体结构的受力路径清晰，构件排布兼顾了承力效率与轻量化需求，能够在复杂交变的飞行载荷环境下长期保持结构稳定性，为机翼提供可靠的内部支撑。
