简易直列四缸发动机缸体结构展示

　　在乘用车小排量动力单元的入门教学、结构验证场景中，这类简化结构的四缸缸体常作为原理演示的核心载体，区别于量产机型的复杂集成设计，该结构刻意剔除了冗余的辅助油路、加强筋、附属安装位，把直列四缸的核心做功排布逻辑直接呈现出来，方便初学者快速建立曲柄连杆机构与缸体配合的空间认知。从实际用途来看，这类简化缸体并不适配量产装车需求，更多服务于职业院校的理实一体化教学、三维建模入门练习、发动机原理动态演示教具制作，也可作为爱好者改装小型动力装置的结构参考基底，不需要考虑量产机型的NVH控制、高压密封、热负荷耐受等复杂工程约束，把核心的气缸排布、活塞运动轨迹、曲轴安装位的配合关系作为设计核心。从功能特性上看，该缸体采用直列四缸的经典排布，

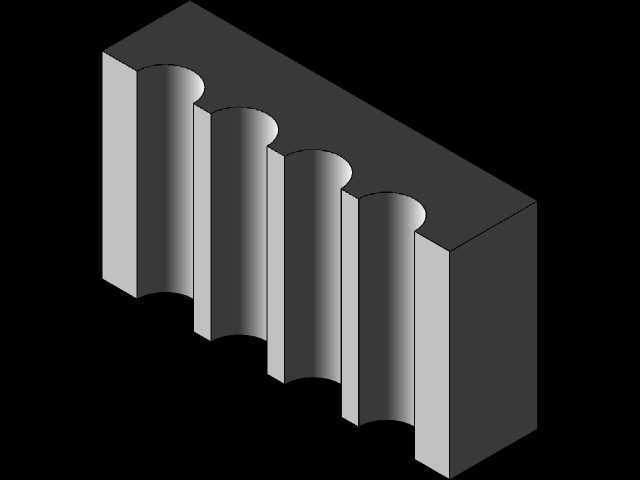

　　四个气缸沿曲轴轴向等距布置，相邻气缸的中心距按照常规小排量机型的比例做了等比缩小，缸筒内壁预留了活塞往复运动的导向面，没有设计复杂的缸套冷却水道，仅保留了最基础的缸筒支撑结构，曲轴箱部分采用分体式的简化轮廓，省略了量产机型上的主轴承盖加强结构、机油回流通道、正时系统安装腔，把活塞上下止点的运动空间、曲轴回转的避让边界做了明确的结构表达，能够直观展示四缸机1-3-4-2的做功顺序对应的活塞位置关系。设计思路上完全遵循“核心结构优先、辅助结构简化”的原则，建模初期先确定四个气缸的中心轴线，保证所有缸筒轴线平行且共面，以曲轴回转中心为基准，推算活塞的行程长度，确定缸筒的轴向高度，再根据活塞的外径确定缸筒的内壁直径与壁厚，

　　之后延伸出曲轴箱的轮廓，所有倒角、圆角都采用最小化设计，避免复杂曲面干扰核心结构的观察，安装边界上，缸体顶面预留了与气缸盖接合的平面，没有布置螺栓孔、定位销孔等细节，底面预留了与油底壳接合的平面，两侧没有设计发动机悬置的安装支架、附件驱动的安装位，整体外轮廓方正，最大程度降低建模难度的同时，完整保留直列四缸缸体的核心几何特征。外形尺寸方面，整体长度按照四个气缸等距排布的逻辑推算，宽度仅覆盖缸筒外径加两侧最小壁厚，高度为缸筒轴向长度加曲轴回转所需的下半部分空间，没有外凸的附属结构，整体占用空间规整，方便在三维装配环境中直接搭配简化的活塞、连杆、曲轴组件完成运动仿真，不需要做额外的结构干涉检查。对于刚接触动力机械结构的建模从业者来说，

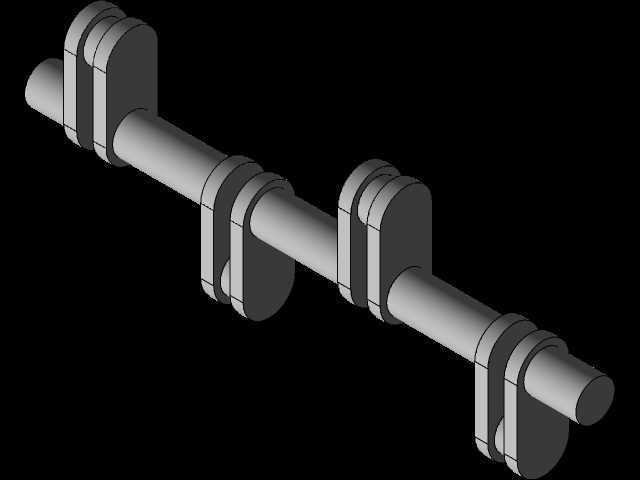

　　这类简化模型能够帮助快速理解发动机核心部件的配合逻辑，跳过复杂的附属结构设计环节，直接掌握缸体作为发动机核心承载部件的基准定位作用——所有运动部件的安装基准都依托缸体的轴线、平面来定义，缸体的形位公差直接决定了整个动力单元的运行稳定性，哪怕是简化结构，也严格遵循了缸筒轴线与曲轴安装孔轴线垂直、各缸筒轴线平行度的工程要求，不会出现原理性的结构错误。在教学演示场景中，这类模型可以直接导入运动仿真模块，给活塞添加直线运动副、给曲轴添加旋转运动副、给连杆添加两端的铰接约束，就能直观演示四缸发动机的连续做功过程，不需要处理量产模型中大量的零部件约束关系，大幅降低原理演示的操作门槛。对于爱好者自制小型动力教具来说，该结构的缸体加工难度低，不需要复杂的铸造工艺，采用整块型材铣削就能完成制作，配合标准件采购的活塞、连杆配件，就能组装出可动的原理样机，用来展示内燃机的基本工作逻辑，适配科普展览、教学演示等轻量化使用场景。
