U型开口卡扣式硬质防护外罩壳体

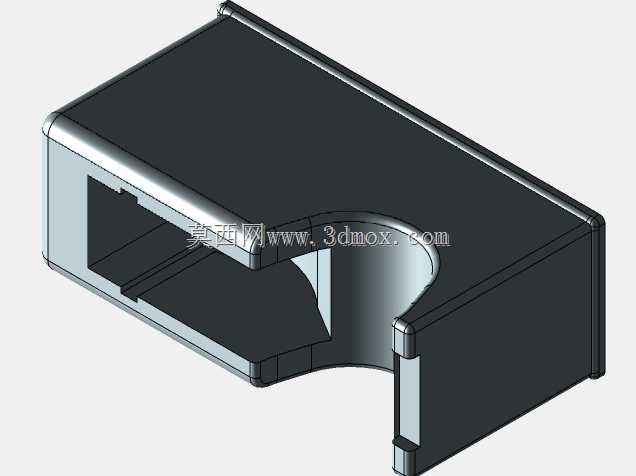

　　该罩壳类零件采用整体式硬质薄壁结构设计，主体为长方盒形轮廓，底部开设贯通式U型避让槽，前端预留矩形敞口，整体形态适配需要侧向卡入、包覆限位的装配场景，常见于小型机电模组、直线滑动单元、线束接插区域、桌面级工装夹具的外部防护，既可以遮挡内部运动构件避免人员误触，也能阻挡加工碎屑、粉尘、少量飞溅液体侵入配合面。

　　从实际装配逻辑来看，零件不需要额外紧固件即可完成初步定位：U型开口的圆弧收口段对应被包覆件的圆柱或圆弧轮廓，推入后两侧立壁形成弹性抱紧趋势，顶部平整面可作为贴标、安装铭牌或叠加其他薄层附件的基准面；前端矩形敞口并非加工失误，而是为内部构件的走线、滑块行程、接头插拔留出操作空间，装配时可以从敞口侧直接观察内部对位情况，降低盲装难度。

　　结构细节上，壳体所有外露棱边均做了小圆角过渡，没有尖锐冲切或铣削尖角，一方面避免薄壁件在脱模、搬运过程中出现应力集中开裂，另一方面也减少装配人员刮擦风险。侧壁厚度沿全长保持均匀，在U型槽根部的弯折区域做了局部加厚补强，该位置是卡装受力最集中的区域，若壁厚过薄，反复拆装后容易出现发白、断裂；加厚后既保留了卡入所需的微量弹性，又能保证长期夹持不松脱。壳体两端的封闭立壁上预留了浅层级定位凸台，对应被防护件两端的限位缺口，装配到位后凸台卡入对应槽位，可限制罩壳沿长度方向窜动。

　　设计建模过程中，优先以内部被包覆构件的最大外轮廓作为空腔设计基准，空腔内壁与被防护件之间预留0.3至0.5毫米的间隙，避免加工公差累积导致装配件卡滞；U型开口的宽度尺寸略小于被包覆圆柱段的直径，形成0.2毫米左右的过盈量，保证卡入后无明显晃动。外形总长、总宽尺寸根据被防护模组的安装边界确定，壳体两侧外壁不超出底部安装基板的轮廓，避免和周边相邻的管路、接线端子发生干涉；顶部平面距离内部运动件的最高行程点保留至少2毫米安全距离，防止运动过程中构件剐蹭罩体内壁。

　　工程使用中这类罩壳多采用注塑工艺批量生产，建模时已同步考虑拔模斜度，沿脱模方向的内外壁均设置了1度至1.5度的拔模角，U型槽的内侧圆弧也做了顺滑过渡，不存在倒扣特征，无需复杂侧向抽芯结构即可顺利脱模。如果用于小批量试制场景，也可采用亚克力板粘接、铝合金铣削加工替代，三维模型的壁厚、圆角、避让槽尺寸均可直接作为加工参考，装配时仅需将罩壳从侧向对准被包覆件推入，直到两端定位凸台完全卡入限位位置即可，后续维护拆卸时从敞口侧均匀施力向外拔出，不会损伤内部配合构件。
