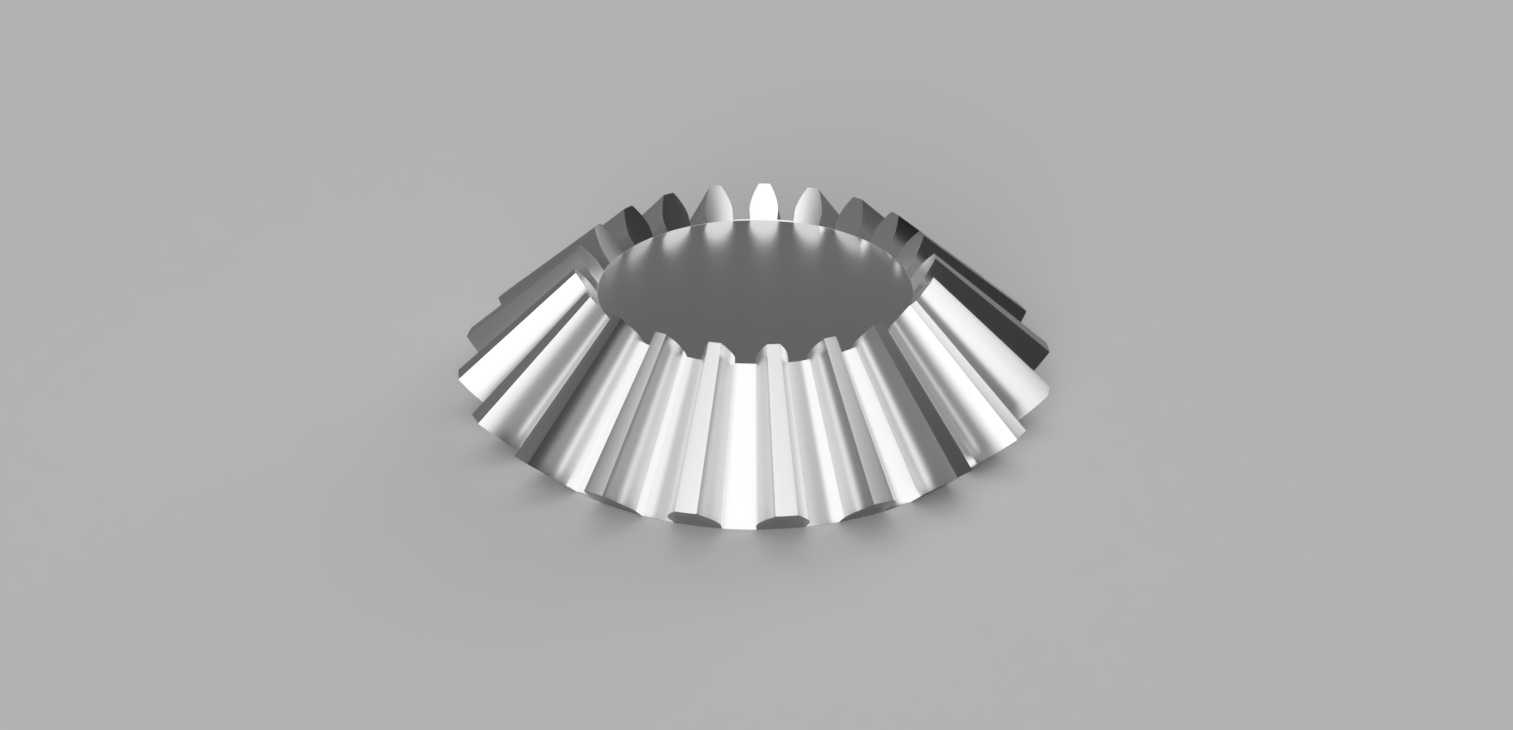

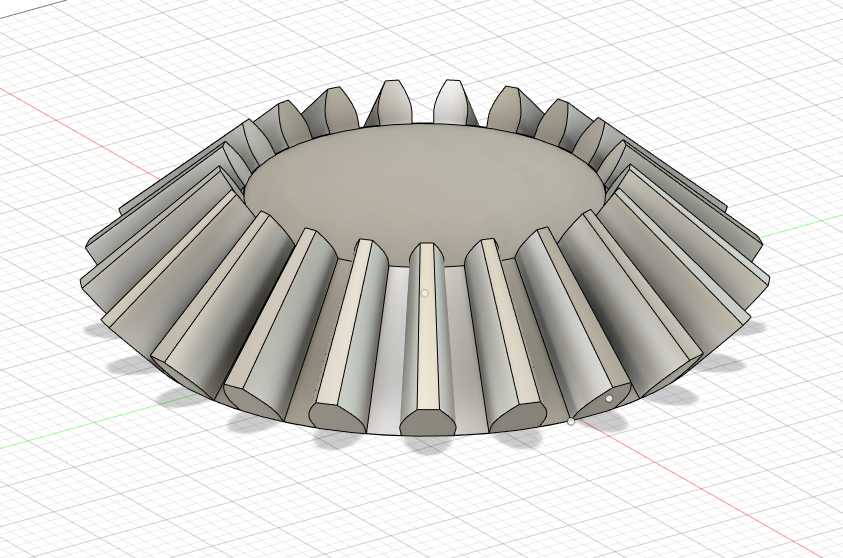

高精度直齿锥齿轮传动结构三维设计

这款锥齿轮是相交轴动力传递场景中的核心传动零件，主要适配两轴轴线呈90度交错的传动布局，广泛应用于差速传动机构、机床主轴进给单元、小型农机传动箱、工业机器人关节转向模块、园林工具动力输出端等需要改变动力传递方向的机械结构中，能够在紧凑的安装空间内完成稳定的扭矩与转速传递，相比平行轴传动齿轮可大幅缩减传动系统的整体排布空间，提升设备结构的紧凑性。

从功能特性来看，该锥齿轮采用渐开线齿形设计，轮齿沿锥面呈放射状均匀排布，啮合过程中齿面接触轨迹连续，传动比恒定无冲击，可有效降低传动过程中的振动与噪音，在额定负载工况下能保持较高的传动效率，适配中低速、中等扭矩的连续运转场景。齿部经过结构优化，齿根过渡圆角采用平滑圆弧设计，可分散齿根部位的应力集中，提升轮齿的抗弯曲疲劳强度，避免长期交变负载下出现断齿失效问题，延长零件的实际使用寿命。

设计过程中，首先根据目标传动比确定节锥角、分度圆直径、齿宽等核心参数，确保配对齿轮的节锥面能够完全贴合，啮合间隙控制在合理区间，避免运转过程中出现卡滞或侧隙过大导致的回程误差。齿向参数结合安装距尺寸做了适配调整，保证齿轮装配到对应轴端后，轮齿啮合区域处于齿面中部，避免出现偏载导致的局部齿面过度磨损。整体结构采用一体化锥台成型设计，轮毂部位预留标准轴孔与键槽安装位，可直接与对应直径的传动轴配合，通过平键传递扭矩，安装时仅需保证轴向定位尺寸与配对齿轮的啮合间隙即可完成装配，无需额外做复杂的位置调整。

外形尺寸方面，该锥齿轮的最大外圆轮廓适配常规小型传动箱的内部安装边界，齿宽尺寸经过优化，在保证足够啮合接触面积的前提下控制整体轴向占用空间，轮毂突出高度与常规轴承安装位尺寸匹配，可直接适配标准规格的锁紧螺母与挡圈做轴向固定，安装边界与同规格传统锥齿轮完全兼容，可直接替换现有设备中的同参数失效零件，无需对周边安装结构做改动，适配性较强。在实际使用中，该锥齿轮可根据负载需求搭配对应材质的配对齿轮，满足不同工况下的传动强度需求，无论是开式传动的轻型设备还是闭式润滑的传动箱结构，都能保持稳定的传动表现。
