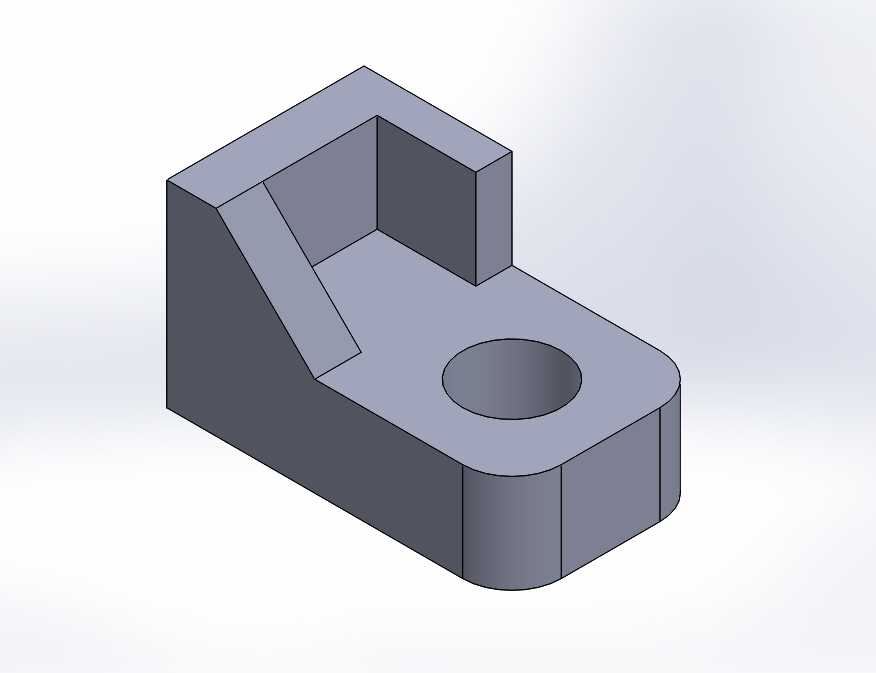

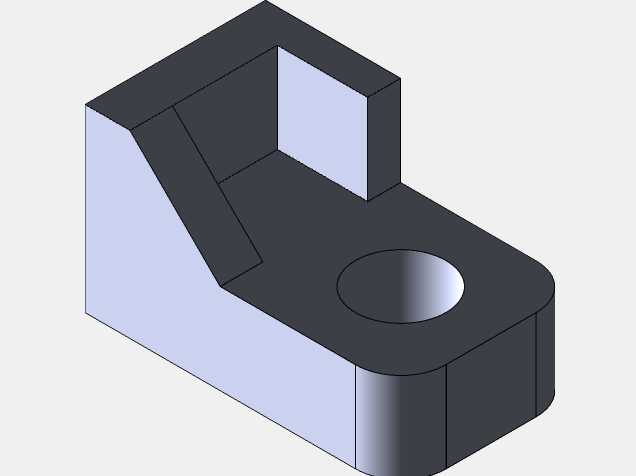

带沉孔斜槽L型异形安装基座结构

该异形安装基座属于小型设备配套的定位支撑构件，主要应用于轻工自动化生产线的小型工位模组、桌面级检测工装的承载定位场景，也可作为小型气动元件、传感器安装支架的配套底座，在电子元器件组装工位、小型物料分拣单元中承担部件定位、载荷承载的核心作用，能够为安装在其上的功能部件提供稳定的刚性支撑，避免设备运行过程中出现部件偏移、共振抖动等问题。从功能特性来看，该基座采用一体化铣削成型的结构设计，主体为L型布局，后侧的立壁结构可作为安装定位的垂直基准面，能够为垂直方向安装的功能部件提供贴合支撑，抵消部件运行时产生的侧向倾覆力矩；底座前端的圆形沉孔为安装固定孔，可适配对应规格的内六角螺栓，将基座整体锁紧在设备安装台面或型材框架上，沉孔设计能够让螺栓头完全没入基座平面以下，避免螺栓凸起干涉上方安装的其他部件；立壁与底座之间设置的斜向凸台结构，既能够强化L型转角处的结构强度，降低长期受载下转角位置出现应力开裂的风险，同时斜向的平面也可作为辅助定位面，适配带有斜向安装面的小型功能部件，拓展基座的适配场景。在设计思路上，该基座优先考虑了安装场景的空间适配性，底座前端的两个边角做了圆弧过渡处理，既能够避免尖锐边角在安装调试过程中划伤操作人员，也能够适配安装台面上相邻部件的圆弧避让需求，减少安装时的空间干涉；整体壁厚采用均匀化设计，在保证整体结构刚性、满足长期承载需求的前提下，尽可能缩减不必要的实体结构，降低构件自身重量，同时也减少了加工过程中的材料去除量，降低加工成本。从外形尺寸与安装边界来看，该基座整体长宽高比例适配小型工位的安装空间，底座的平面度、立壁与底座的垂直度均按照工装级精度要求设计，安装时仅需保证固定孔对应的台面位置预留足够的螺栓锁紧操作空间，立壁后侧无需预留额外的避让空间，可直接贴合设备框架的垂直立面安装，整体安装边界紧凑，能够在狭小的设备内部空间中完成布置，不会占用过多的设备内部有效空间，适配紧凑型自动化设备的空间设计需求。
