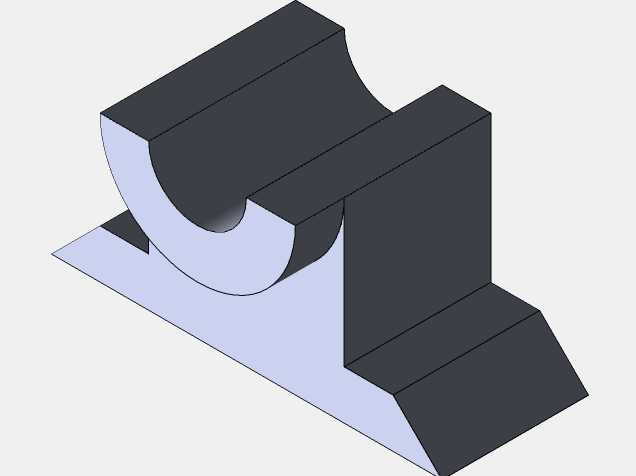

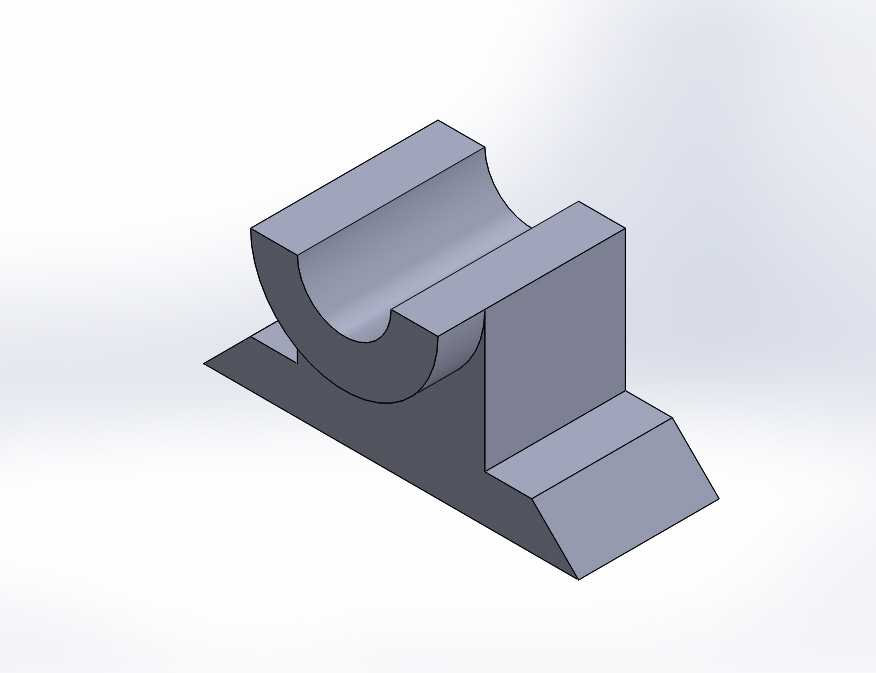

带半圆承托槽的斜切支撑基座结构

该支撑基座结构主要应用于工业生产场景中的轴类零部件承托、轻型工装定位支撑场景，可作为小型传动机构的底部承载单元，适配直径匹配的圆柱类回转零件的安装承托，也可作为非标自动化设备中局部支撑工位的承载构件，在小型输送线、手动装配工装、教学实训机械装置中都能发挥稳定的承载定位作用。从功能特性来看，主体上部的半圆弧形凹槽为核心承托工作面，槽面弧度规整，可与圆柱类工件外圆面形成较大面积的贴合接触，相比平面支撑能有效降低接触应力，避免工件表面出现压痕，同时限制圆柱工件的径向位移，防止工件滚动偏移；凹槽两侧的立式挡边可对承托的工件形成侧向限位，避免工件受侧向力时从槽位滑脱；底部的斜切式延伸底板扩大了基座与安装面的接触范围，在不额外增加整体材料用量的前提下，提升了基座的抗倾覆能力，当承托工件受偏载力时，斜向延伸的底板可分散倾覆力矩，提升整体结构稳定性。从设计思路来看，整体采用一体化成型的结构逻辑，将承托功能、限位功能、安装固定功能整合在单一构件上，减少了装配式支撑结构的零件数量，降低了装配累积误差，各部位之间采用平滑的圆角过渡，既避免了应力集中导致的结构断裂风险，也减少了加工过程中的毛刺锐边，提升了构件使用的安全性。外形尺寸方面，整体结构紧凑，底部安装面的长宽比例适配常规的型材安装台面，半圆槽的直径尺寸与常见的小型光轴、辊筒类零件直径匹配，立式挡边的高度高于半圆槽的半径尺寸，可保证侧向限位的有效行程，斜切底板的倾斜角度经过受力优化，在保证支撑范围的同时不会与周边相邻的其他构件产生安装干涉，安装边界清晰，可直接通过底板上的预留安装孔采用螺栓紧固的方式固定在安装台面上，不需要额外制作转接安装板，适配性较强。结构各部位的壁厚均匀，既保证了足够的结构强度，可承受额定范围内的静载荷与小幅动载荷，也避免了壁厚不均导致的加工变形问题，适合采用常规的铣削加工工艺直接成型，加工工序简单，生产制造成本较低，可满足小批量定制生产的需求。
