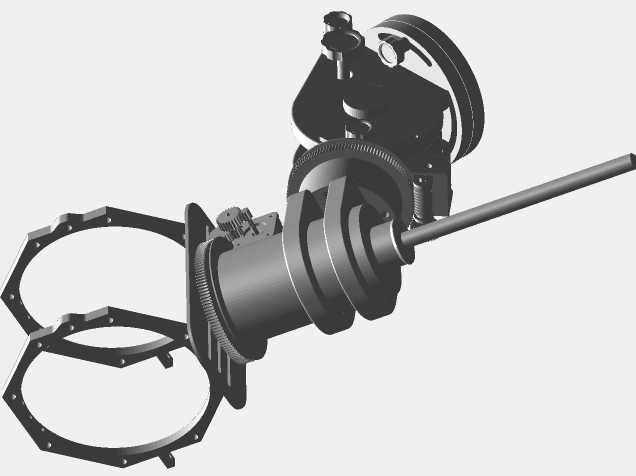

带Nema电机伸缩支架的齿轮组传动机构

该传动机构主要面向需要精准直线伸缩输出与大减速比动力传递的自动化作业场景，可适配小型自动化产线的工位推送、检测设备的探头进给、小型专用设备的执行端驱动等工况，能够在紧凑安装空间内实现稳定的低速大扭矩直线往复动作输出。整套机构以Nema规格电机作为动力源，搭配三级串联齿轮组实现总传动比3*3*120的大减速比传动，可将电机的高转速低扭矩输出转化为低转速大扭矩的旋转动力，再通过内置的螺旋进给结构将旋转运动转化为推杆的直线伸缩动作，传动过程平稳，输出推力充足，可满足恒定负载下的精准位置控制需求。设计过程中优先考虑了安装适配性，前端设置的两组八边形安装法兰预留了均匀分布的安装孔位，可直接与对应规格的设备机架、执行端工装进行对接，无需额外设计转接结构；电机安装位采用标准化Nema电机接口尺寸，可直接适配对应规格的步进或伺服电机，降低选型与装配的适配成本。整体结构采用同轴式布局，推杆沿传动轴线方向布置，有效压缩了径向安装尺寸，可适配狭窄空间内的安装需求；齿轮组采用闭式壳体包裹设计，可避免作业环境中的粉尘、碎屑进入啮合区域，降低齿轮磨损速率，延长机构整体使用寿命；伸缩推杆采用光轴导向结构，配合壳体内部的导向衬套，可有效降低伸缩过程中的径向晃动量，保证动作的直线度与重复定位精度。在安装边界上，机构主体的径向尺寸匹配前端八边形法兰的外接圆直径，推杆伸出最大行程可根据实际使用需求调整适配，安装时需预留推杆完全伸出后的轴向空间，同时保证电机尾部的接线与散热空间，避免与周边设备构件产生干涉。整套机构的传动路径经过优化，齿轮啮合间隙控制在合理范围内，既保证传动过程无卡滞，也能有效降低反向传动间隙，提升位置控制的精准度，可适配需要频繁正反转切换、伸缩位置精准可控的作业场景。
