轻量化镂空结构发电传动连杆设计

这款连杆是面向动力发电场景传动系统开发的核心受力构件，主要承担动力传递过程中的往复运动转换、载荷传导功能，可适配中小型内燃发电单元、分布式动力发电模组的曲柄连杆传动机构，在设备运行过程中连接动力输出端与做功端，将活塞的往复直线运动平稳转换为旋转运动输出，是保障发电设备动力传输效率、运行稳定性的关键零部件。

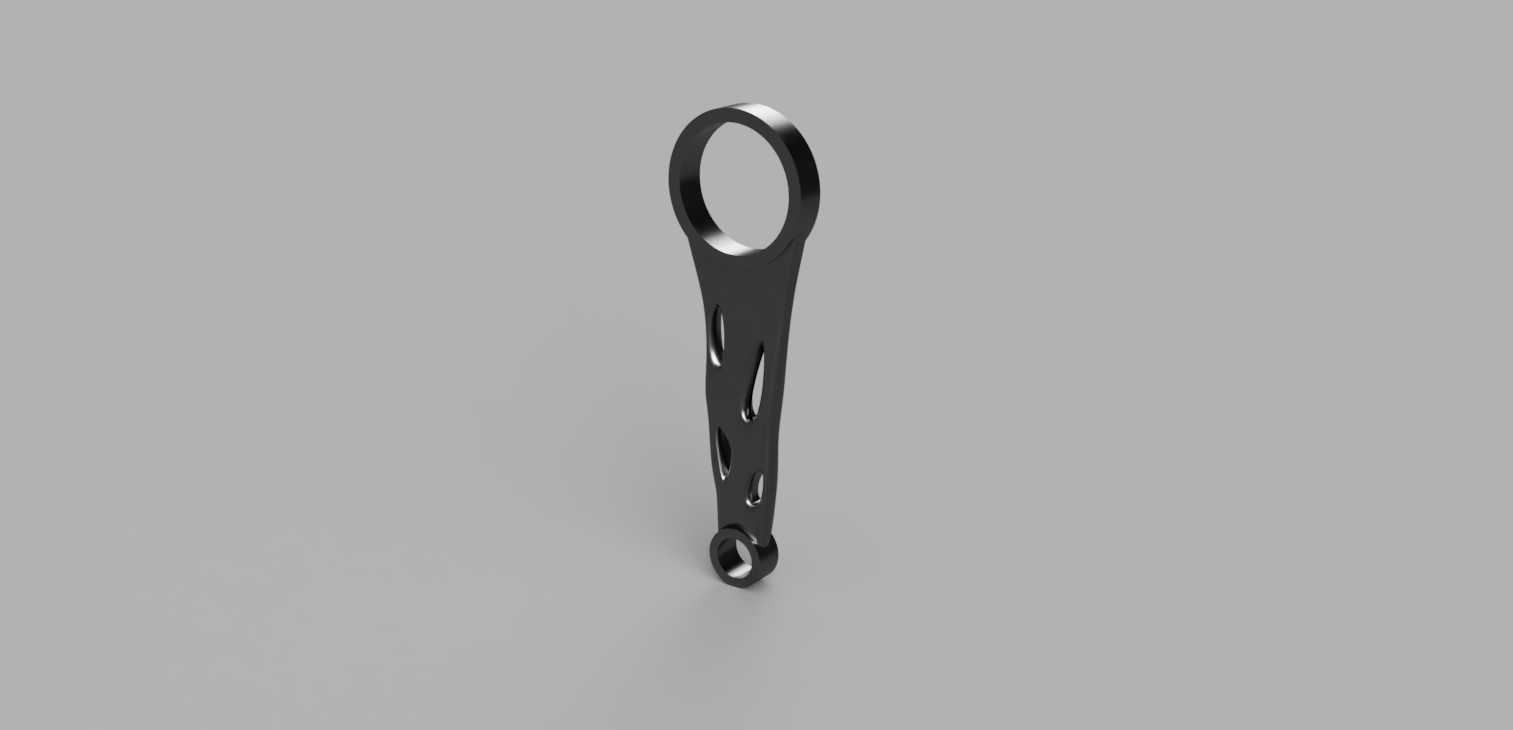

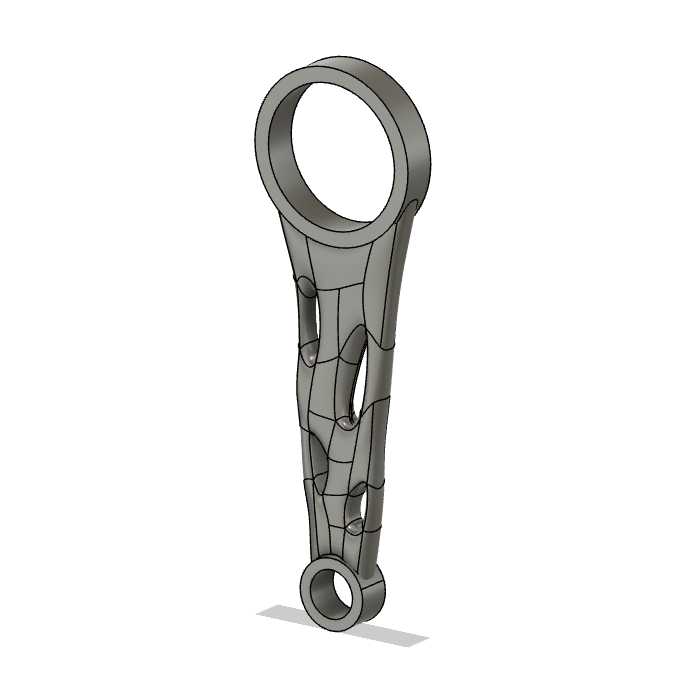

从设计思路来看，这款连杆采用了拓扑优化后的镂空减重结构，在杆身区域开设多组渐变式异形减重孔，在完全满足额定载荷下结构强度、抗疲劳性能要求的前提下，最大程度降低了构件自身重量，有效减少了传动过程中的往复惯性力，降低设备运行过程中的振动与噪声，提升整套传动机构的动态响应速度与运行平顺性。杆身整体采用变截面流线型设计，从大端到小端平滑过渡，避免了应力集中区域的出现，大小端的环形连接位均做了加厚强化处理，能够适配对应规格的衬套、轴瓦安装需求，保障转动副位置的耐磨性能与连接可靠性。

在实际应用场景中，这类连杆需要长期承受交变载荷冲击，因此设计过程中对安装边界做了精准适配：大端环形孔用于连接曲轴曲柄销，小端环形孔用于连接活塞销，两端孔位的同轴度、圆柱度公差均按照高精度传动件要求设定，能够保障装配后运动过程无卡滞、偏磨问题。杆身的外形尺寸经过严格校核，在整个运动行程内不会与曲轴箱内壁、周边配套构件发生运动干涉，安装时可直接适配对应功率等级发电设备的原有安装位，无需额外修改周边结构。

从功能特性上看，这款优化后的连杆相比传统实心结构连杆，自重降低近三成，同时结构刚度、抗屈服强度完全满足额定工况使用要求，在高转速连续运行场景下，能够有效降低曲轴的负载压力，减少动力损耗，间接提升发电设备的能量转换效率，同时镂空结构也更利于运行过程中的散热，降低连杆与连接轴瓦位置的工作温度，延长构件的维护周期与使用寿命，适合在固定式分布式发电站、便携应急发电设备等多种场景的动力单元中使用。
