钻孔作业用四自由度工业机械臂结构设计

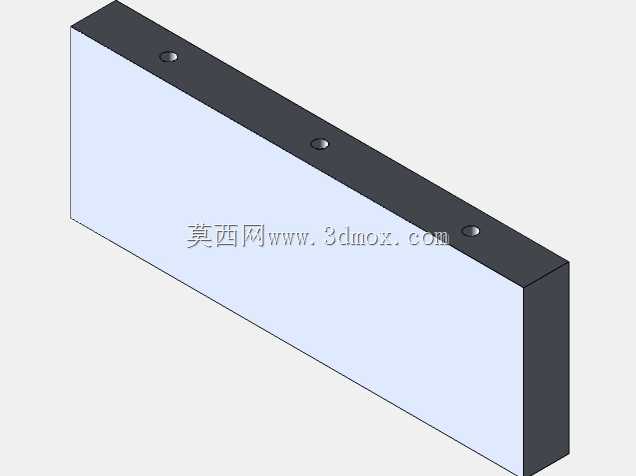

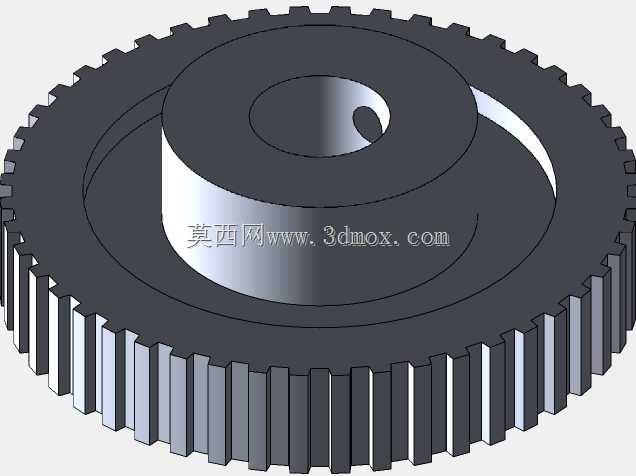

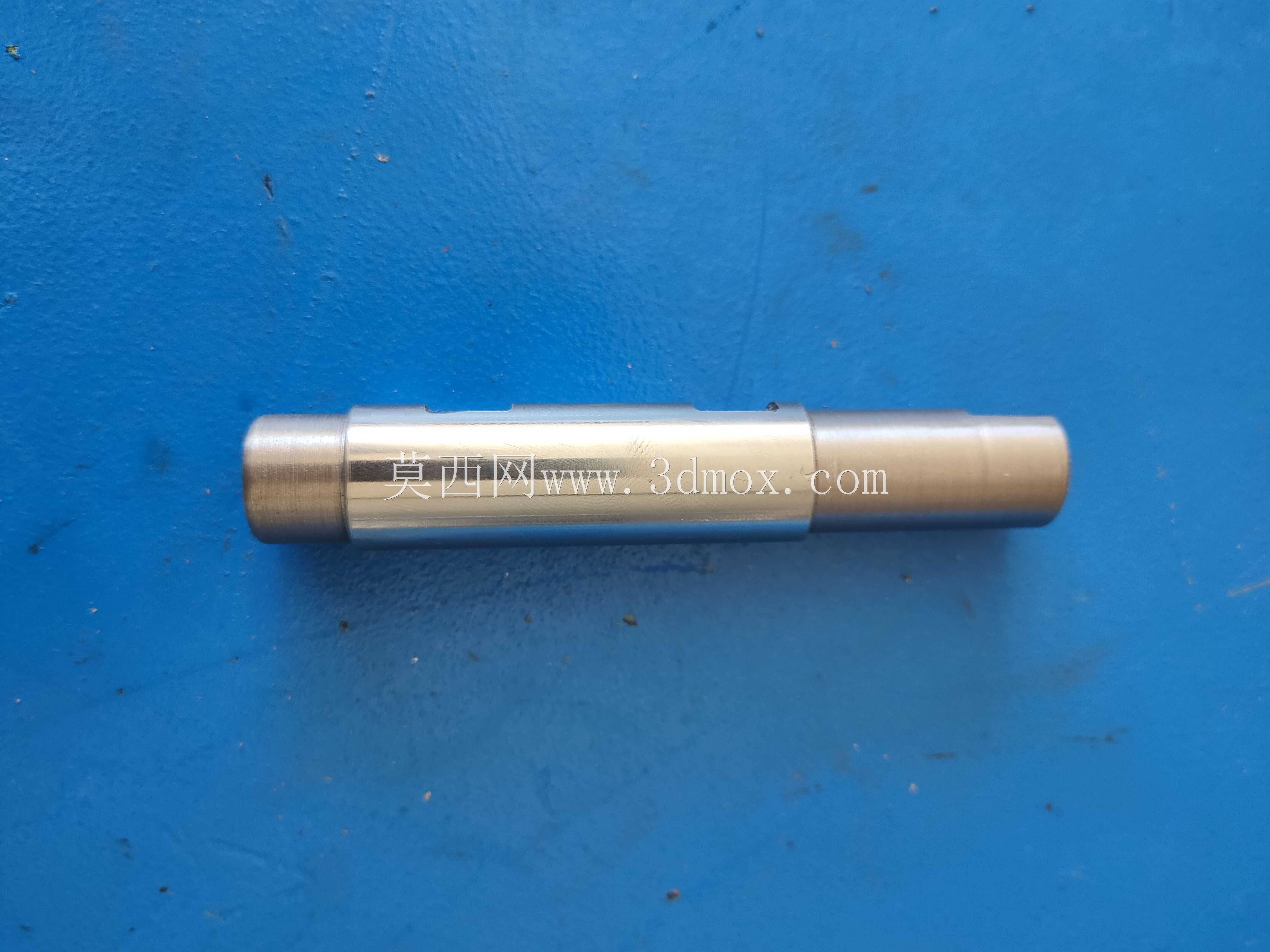

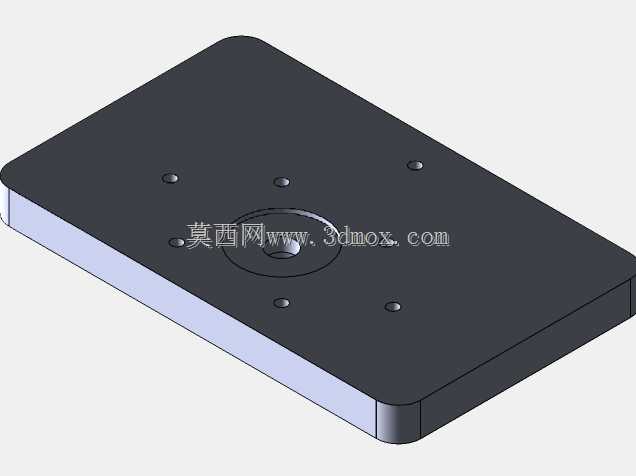

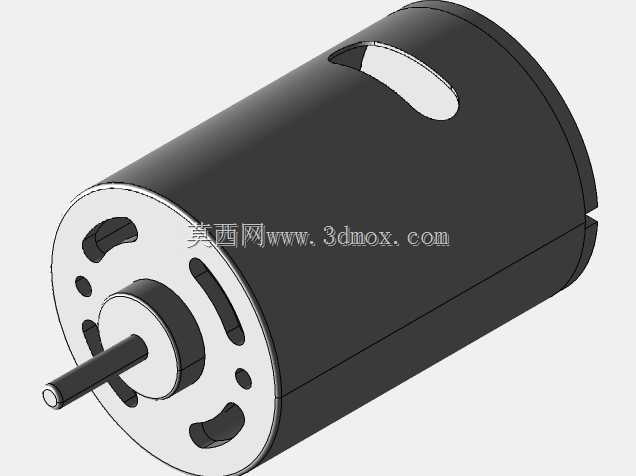

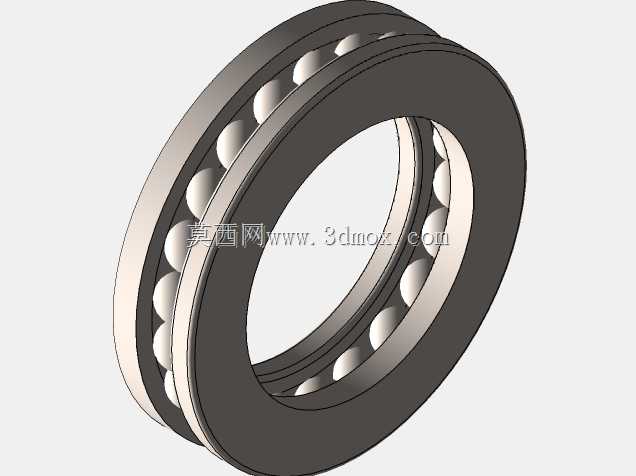

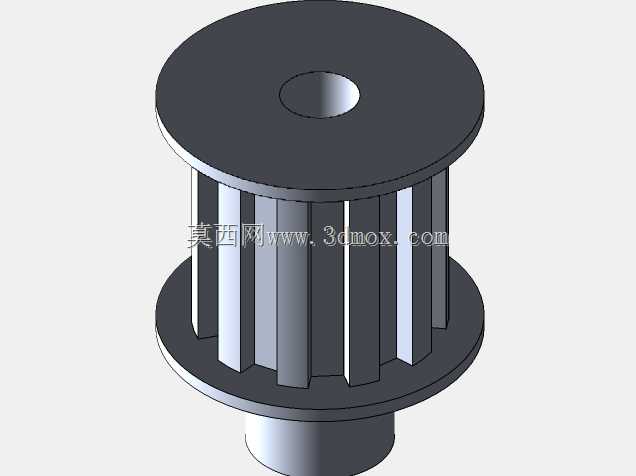

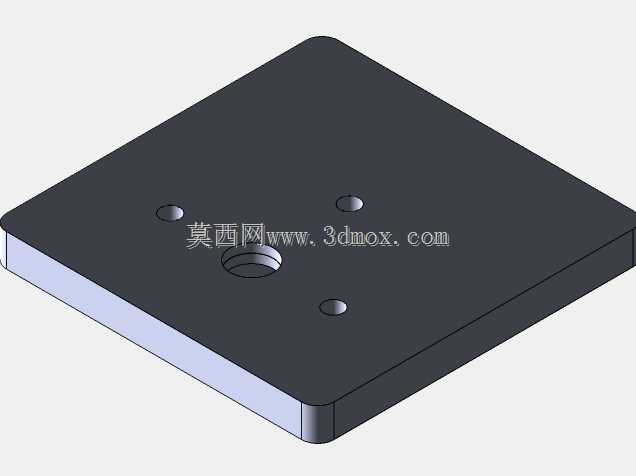

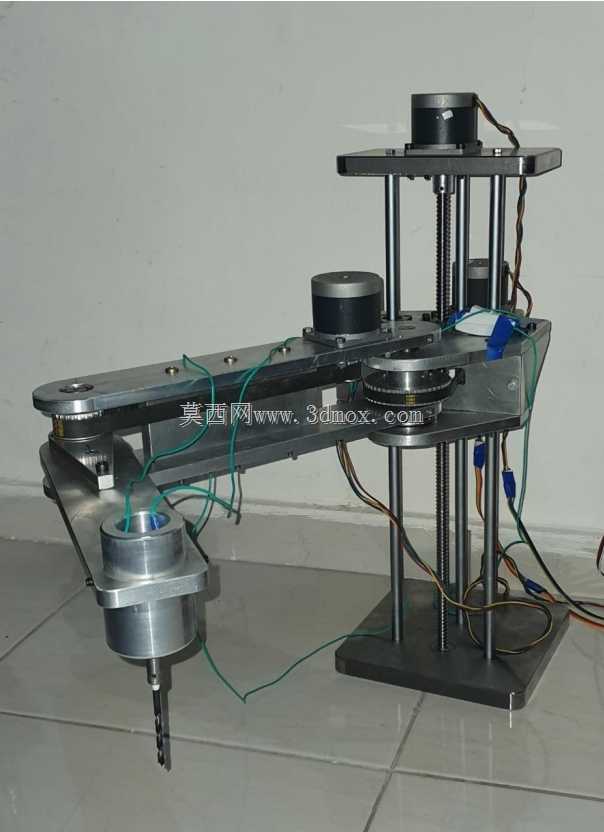

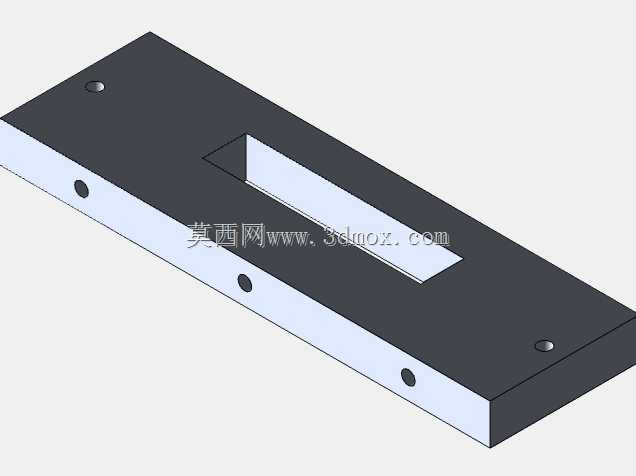

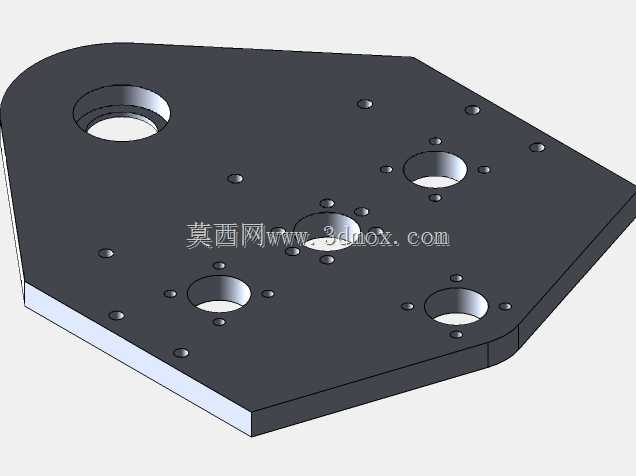

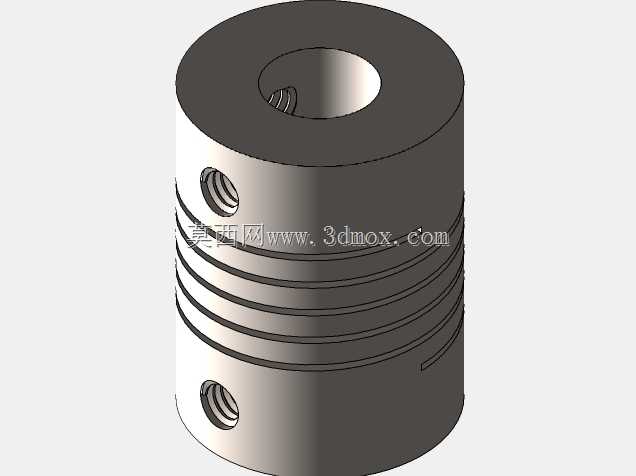

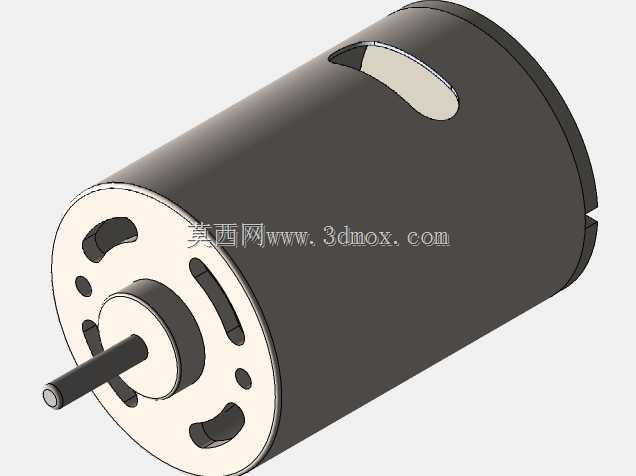

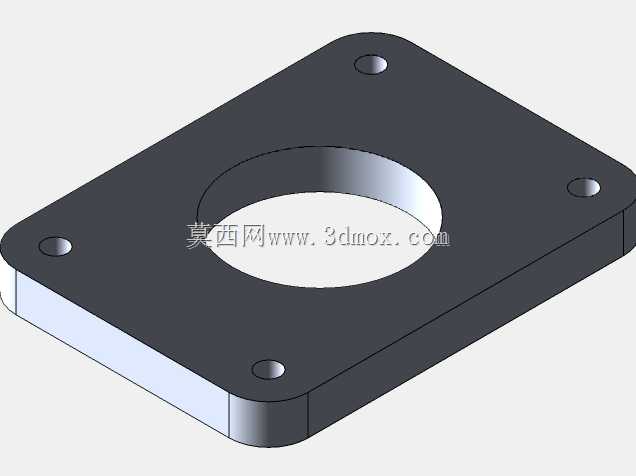

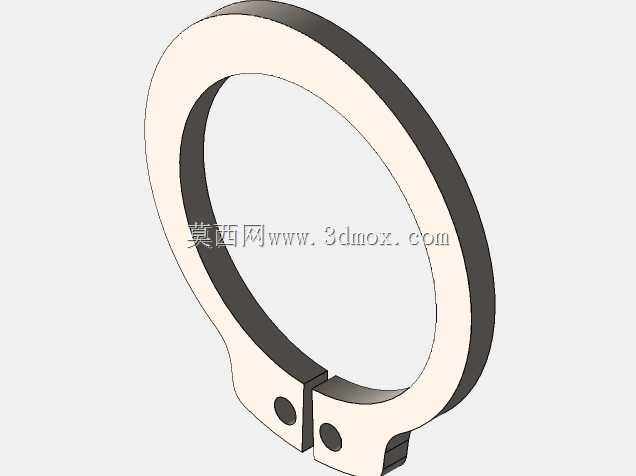

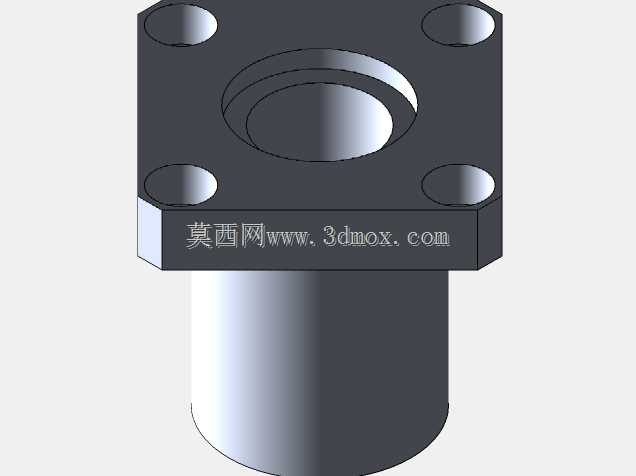

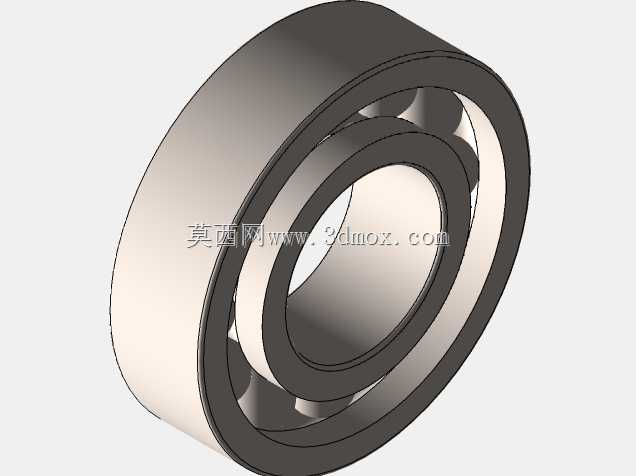

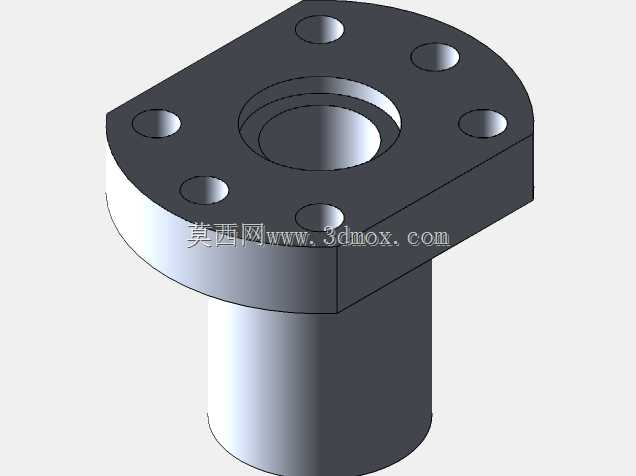

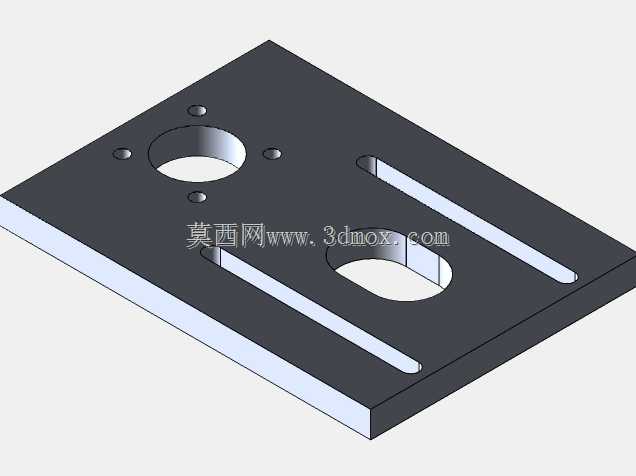

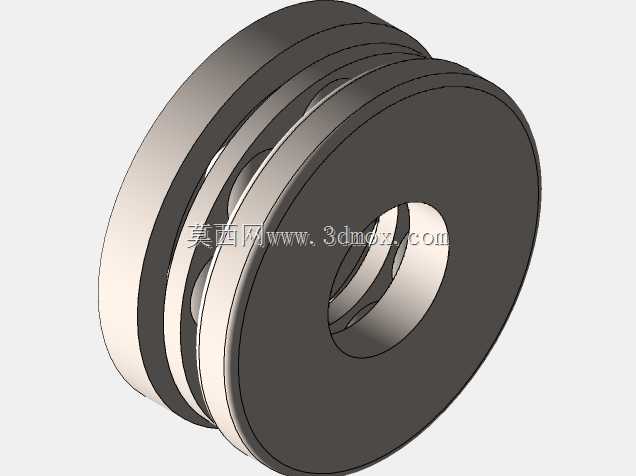

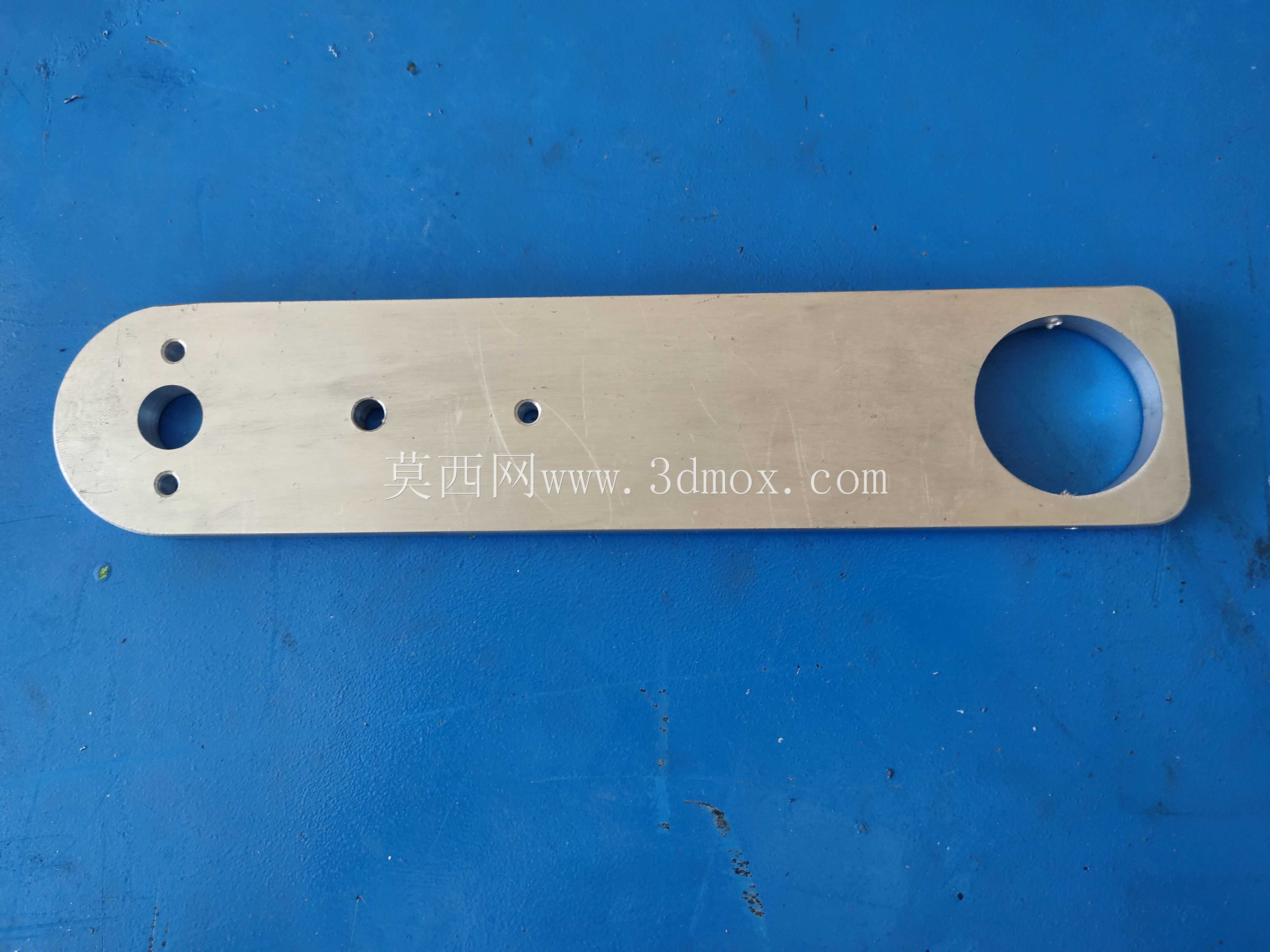

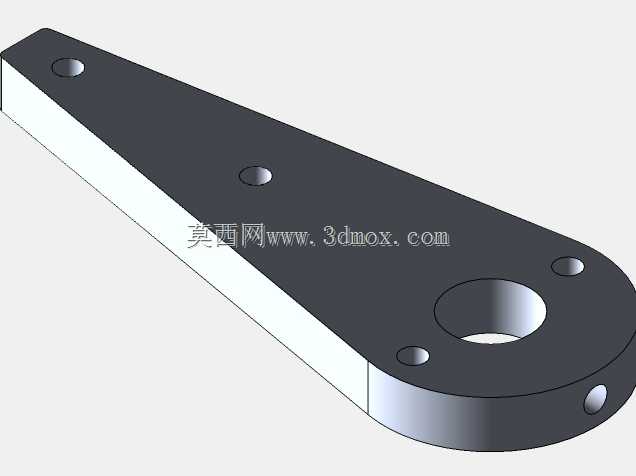

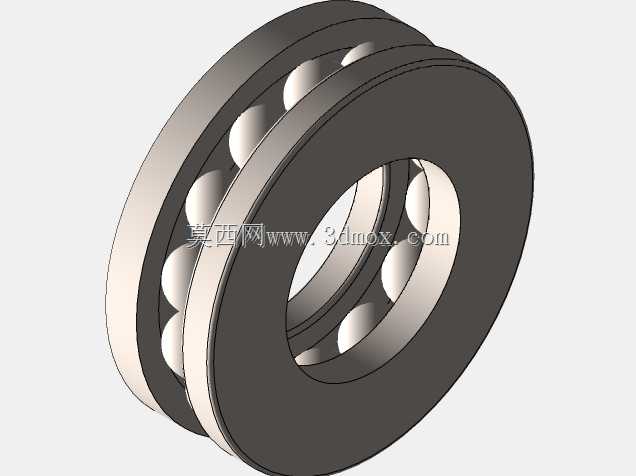

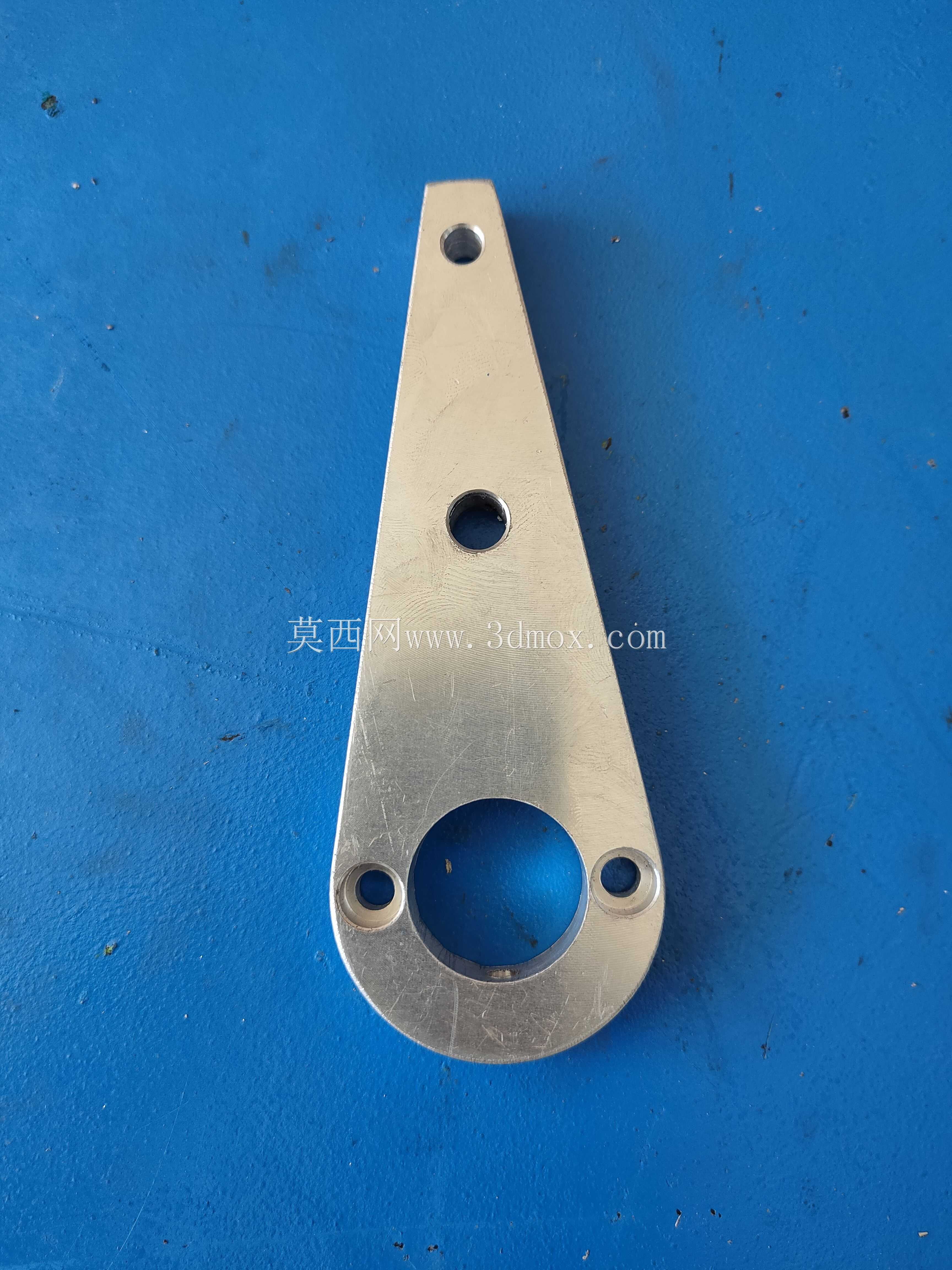

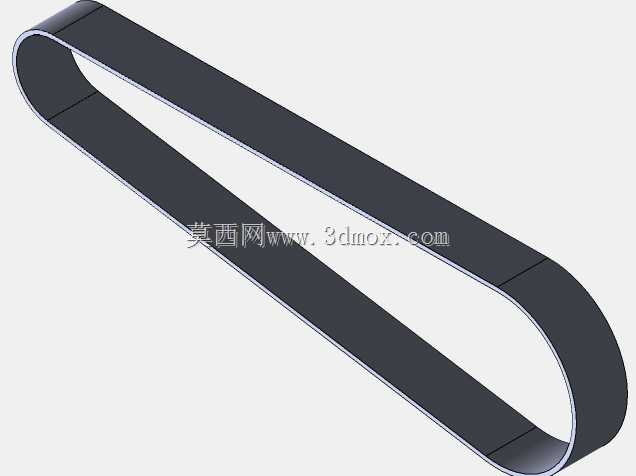

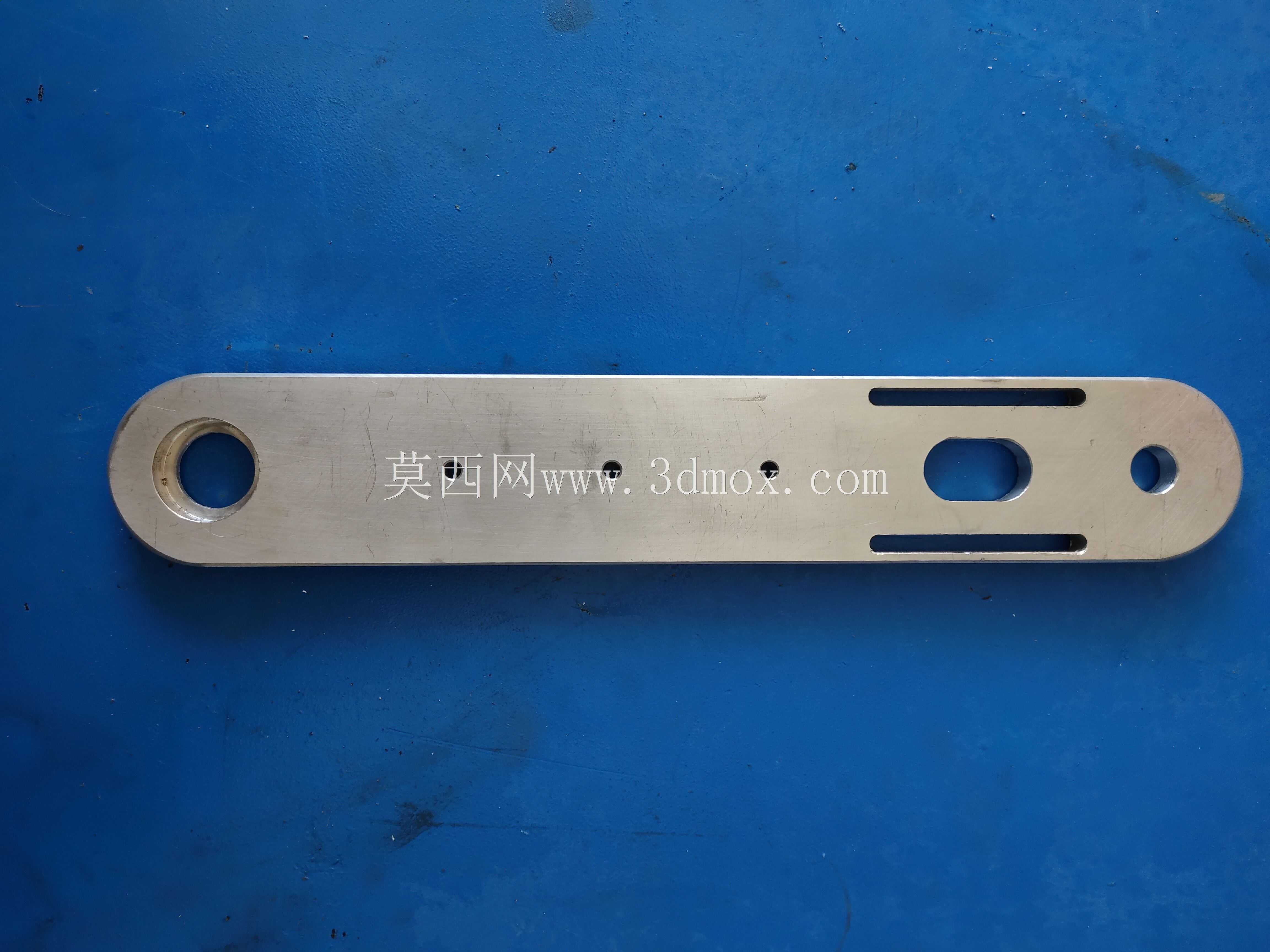

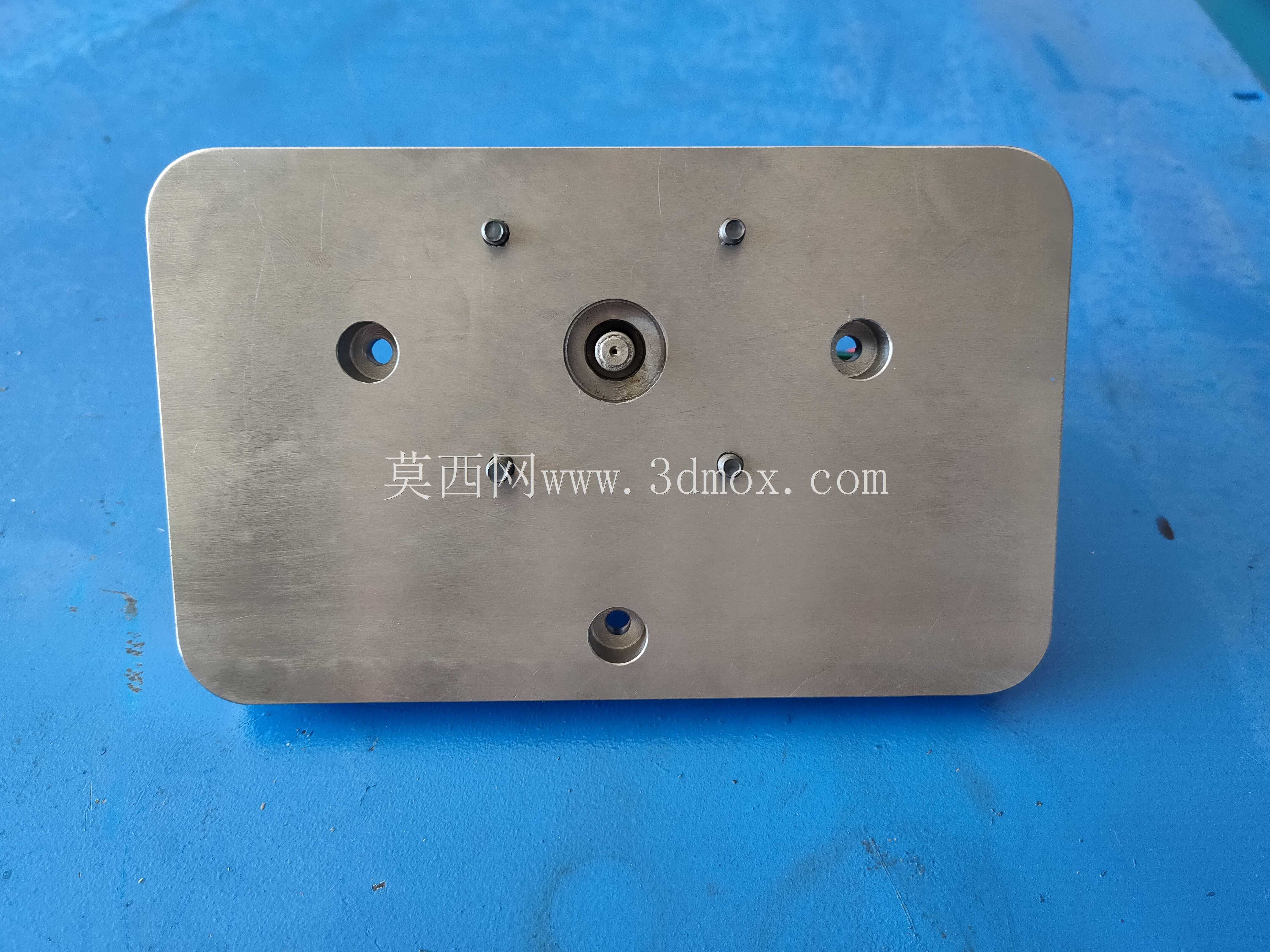

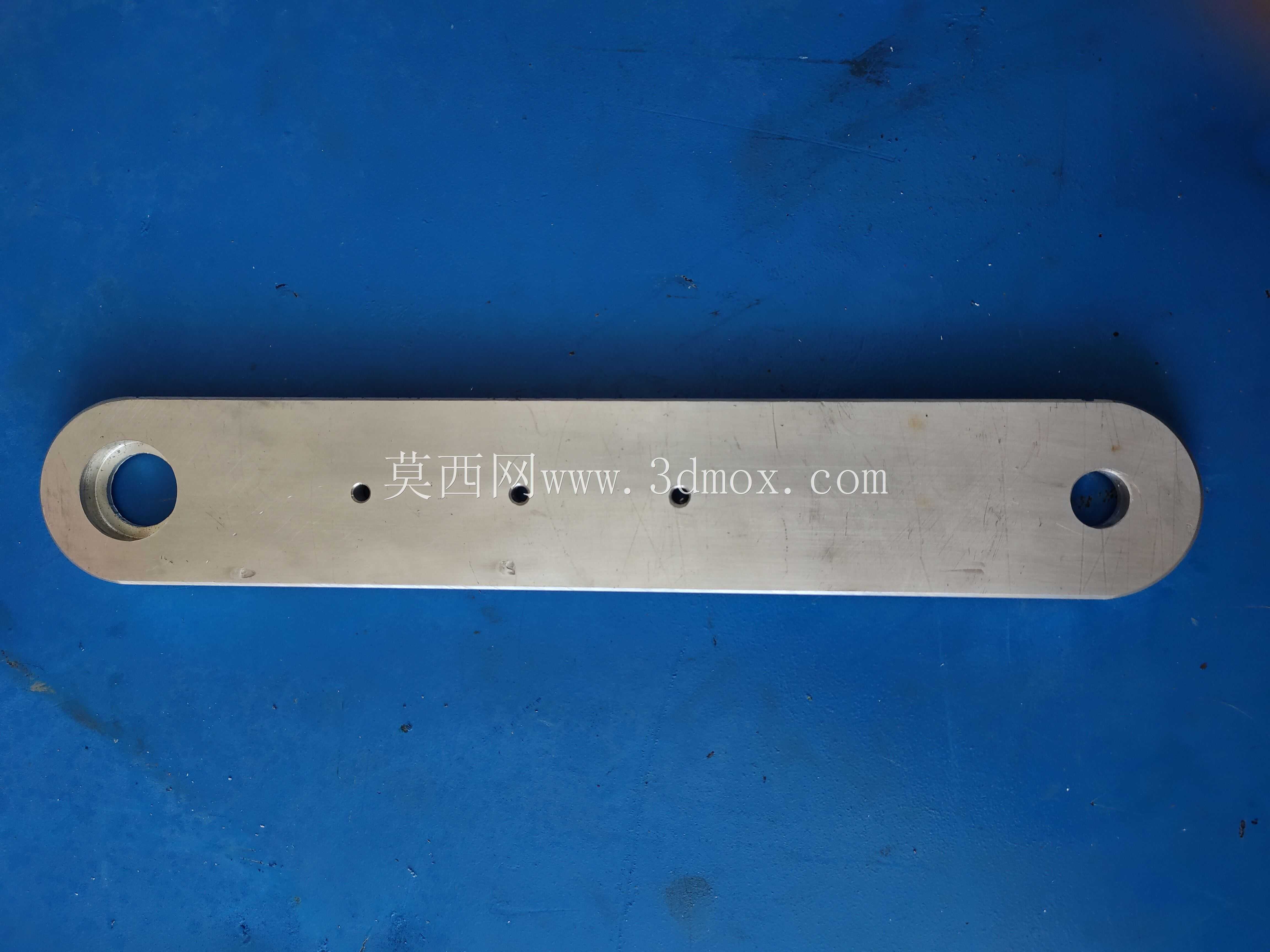

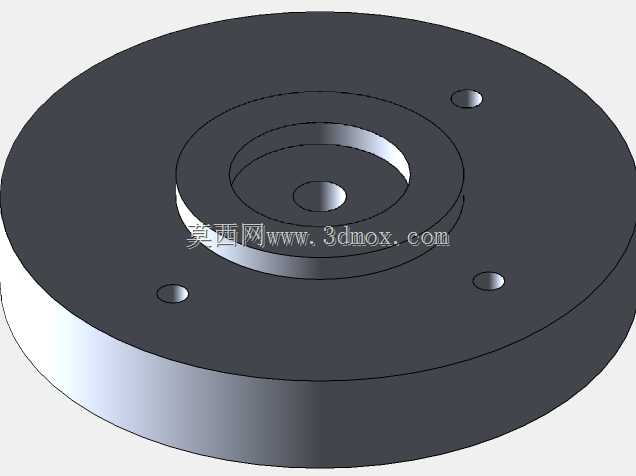

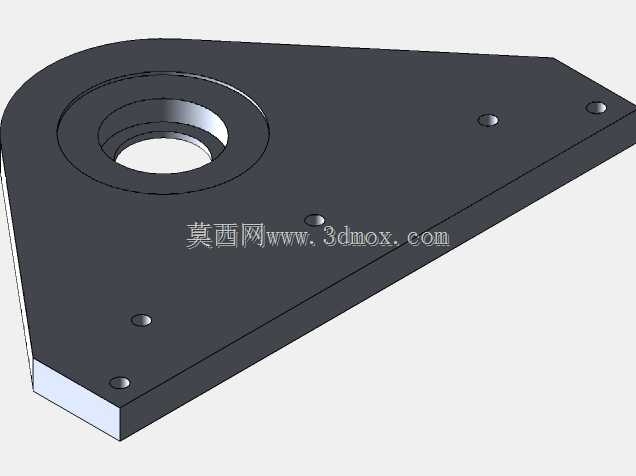

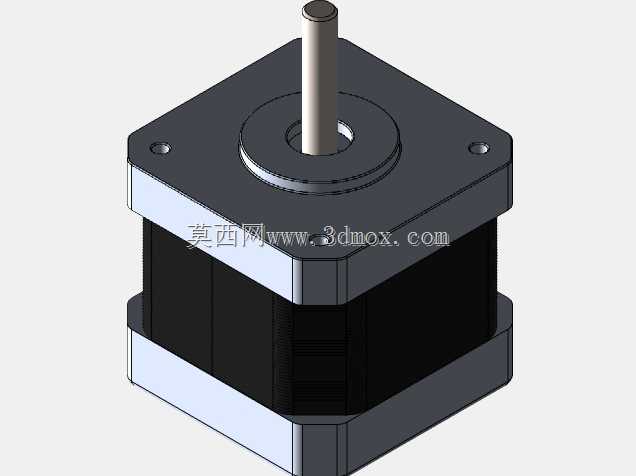

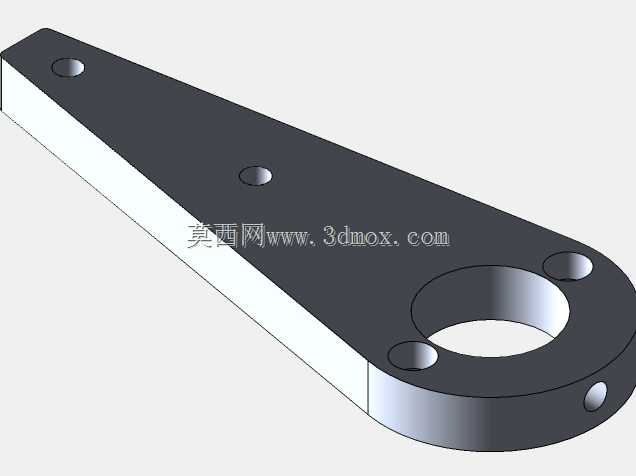

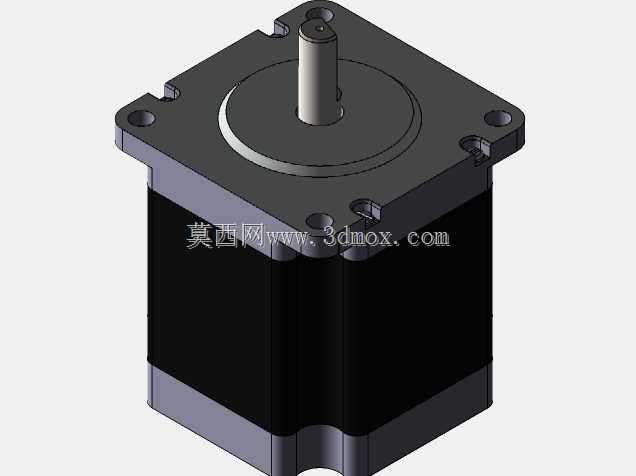

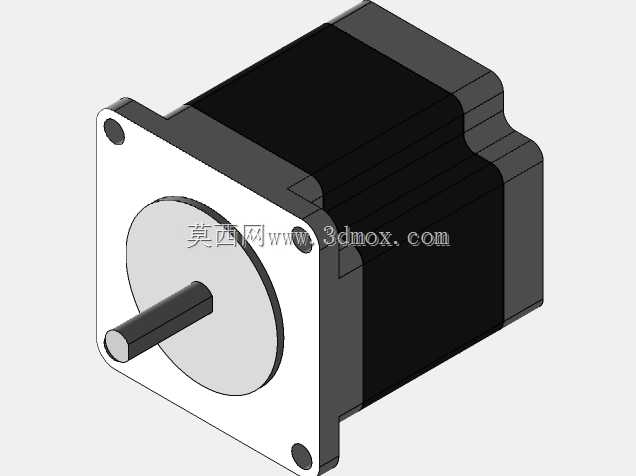

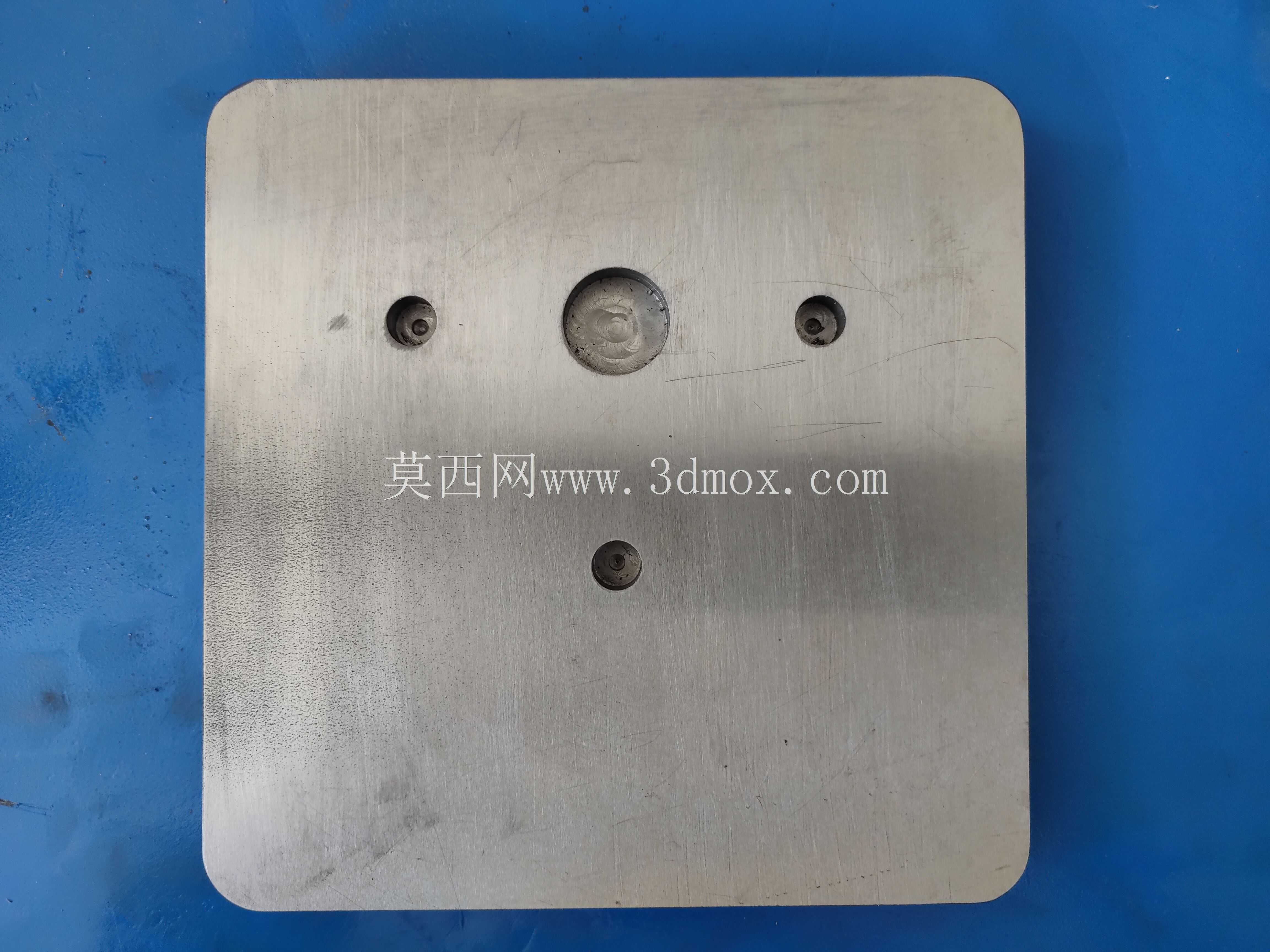

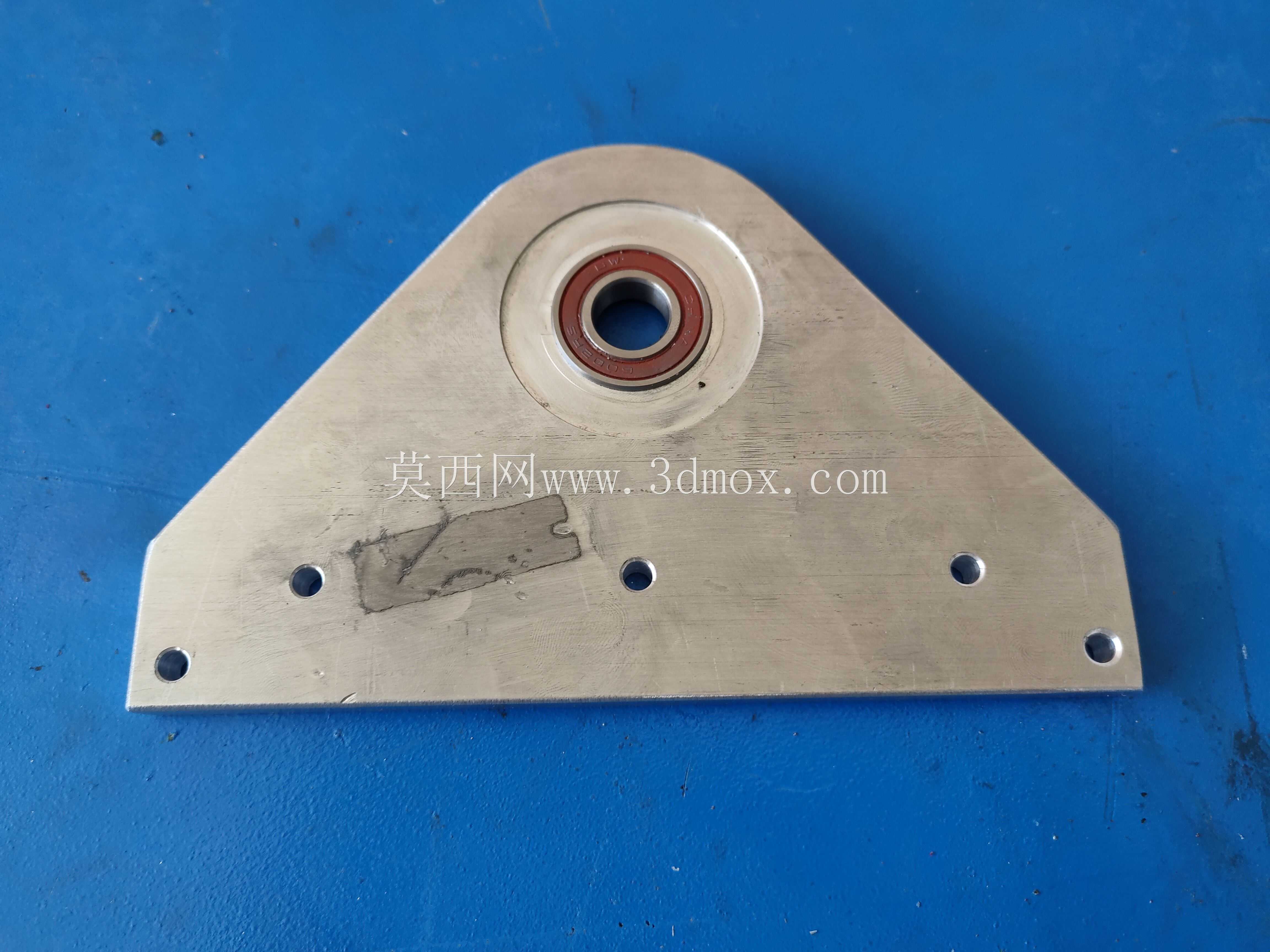

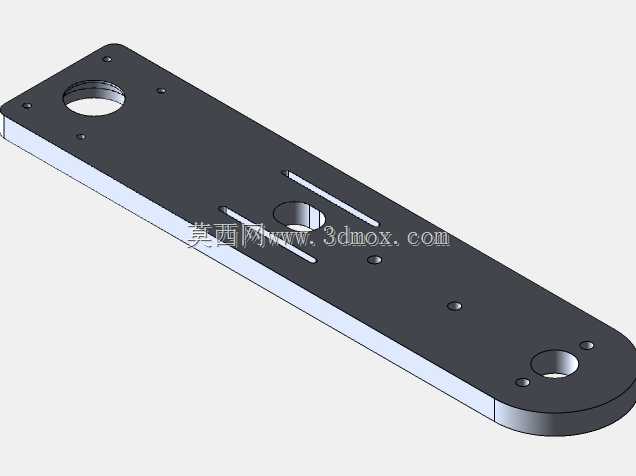

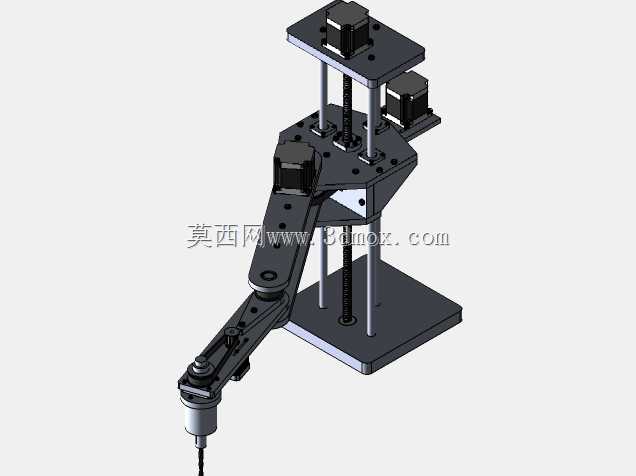

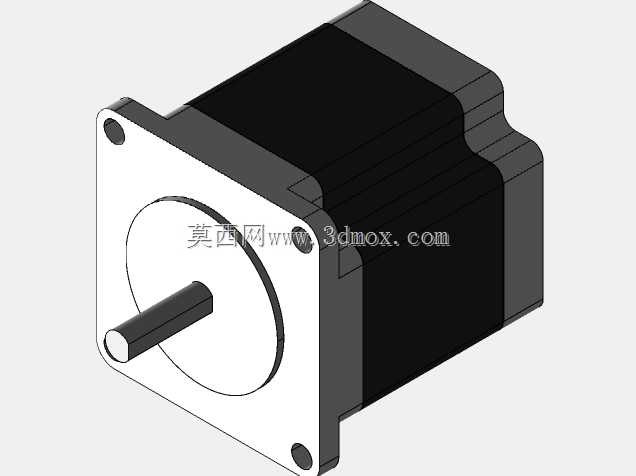

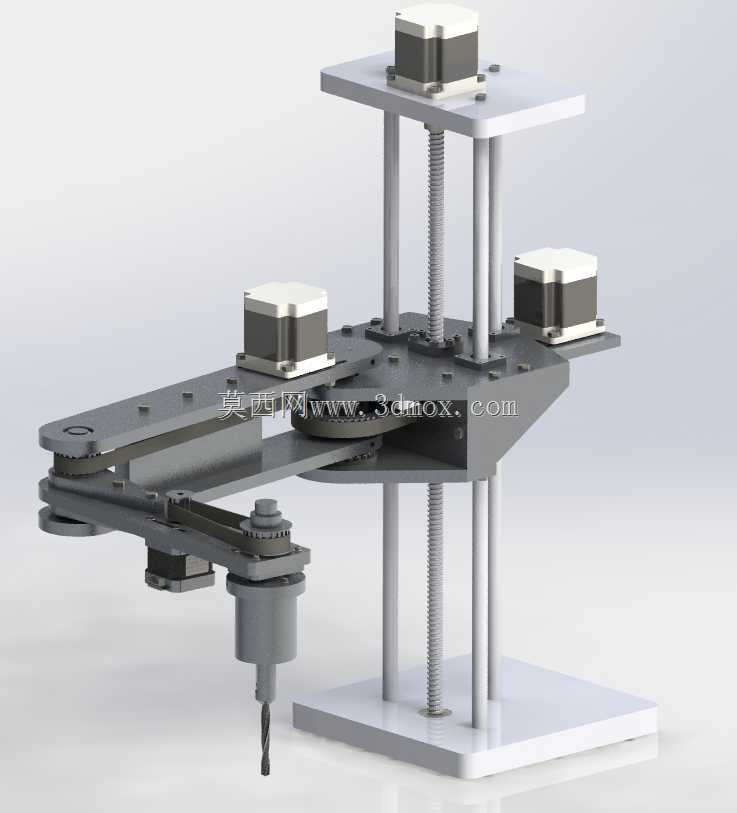

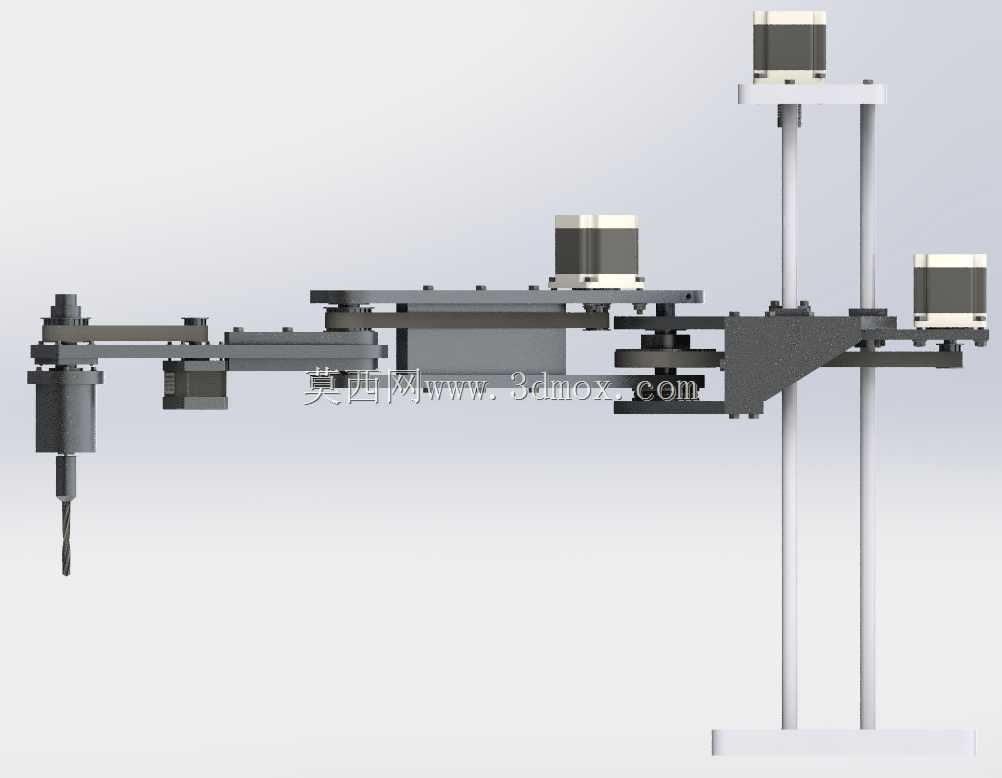

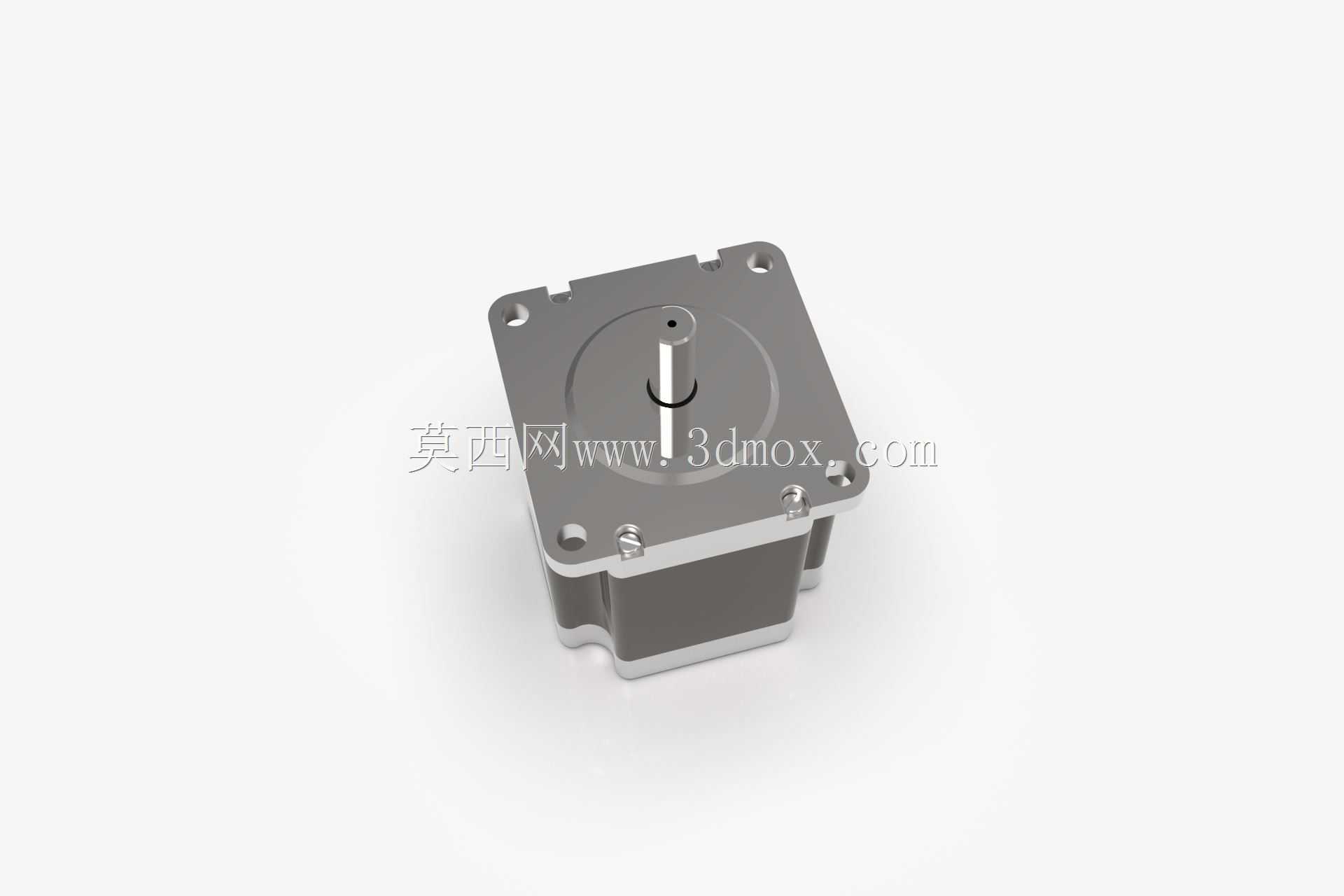

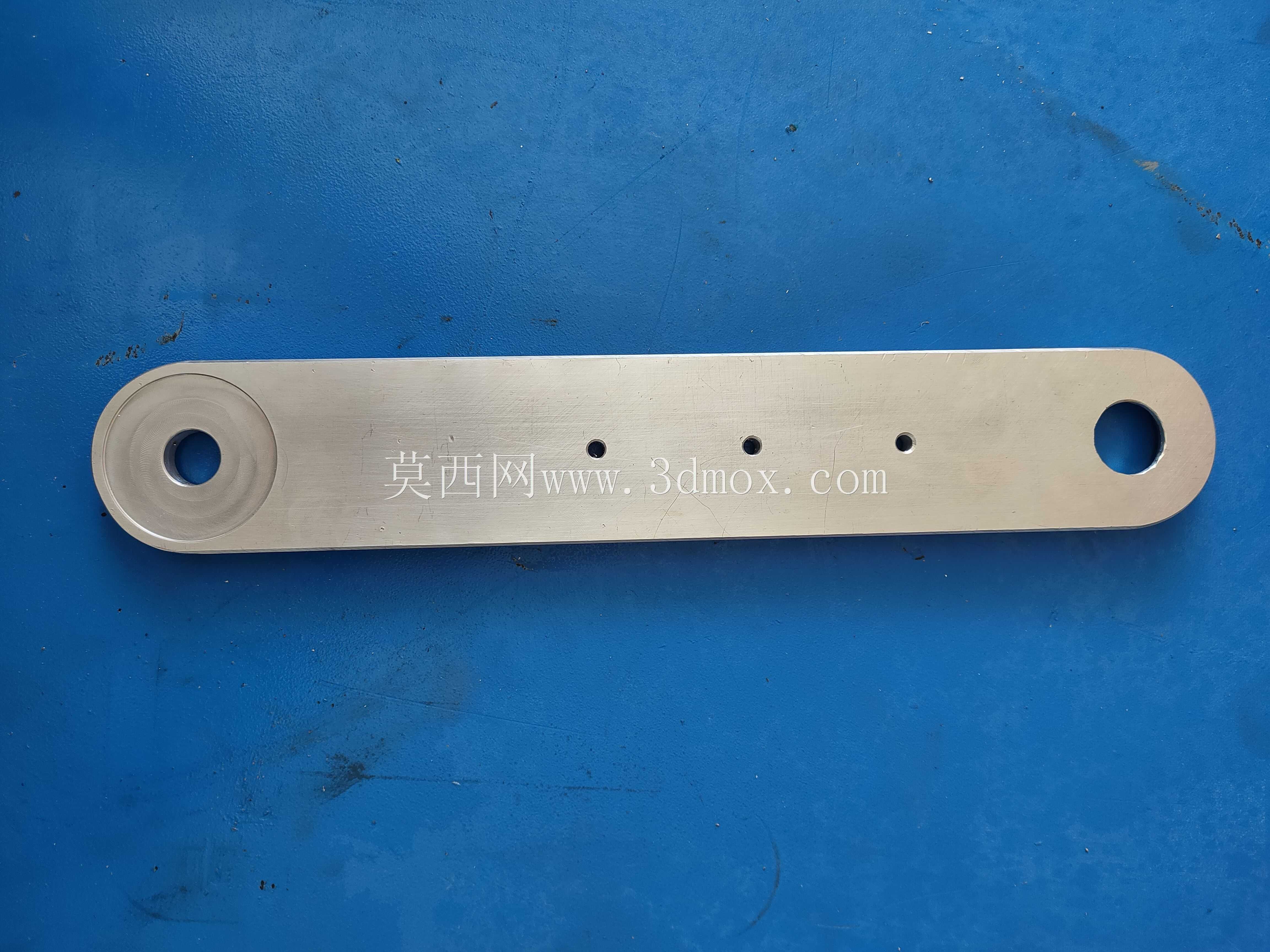

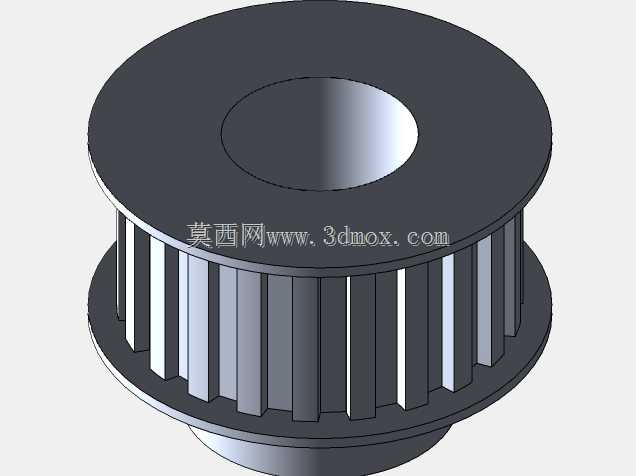

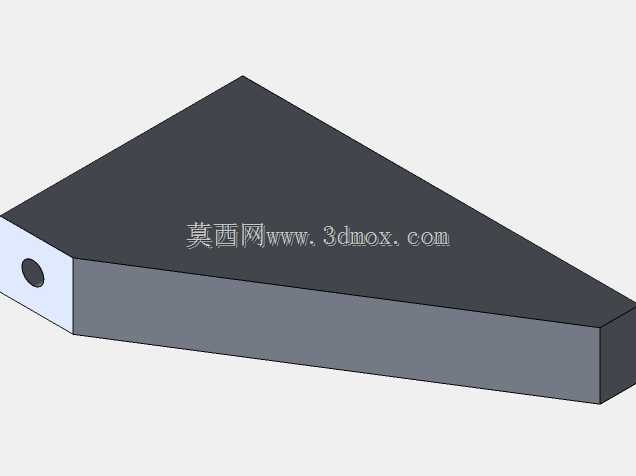

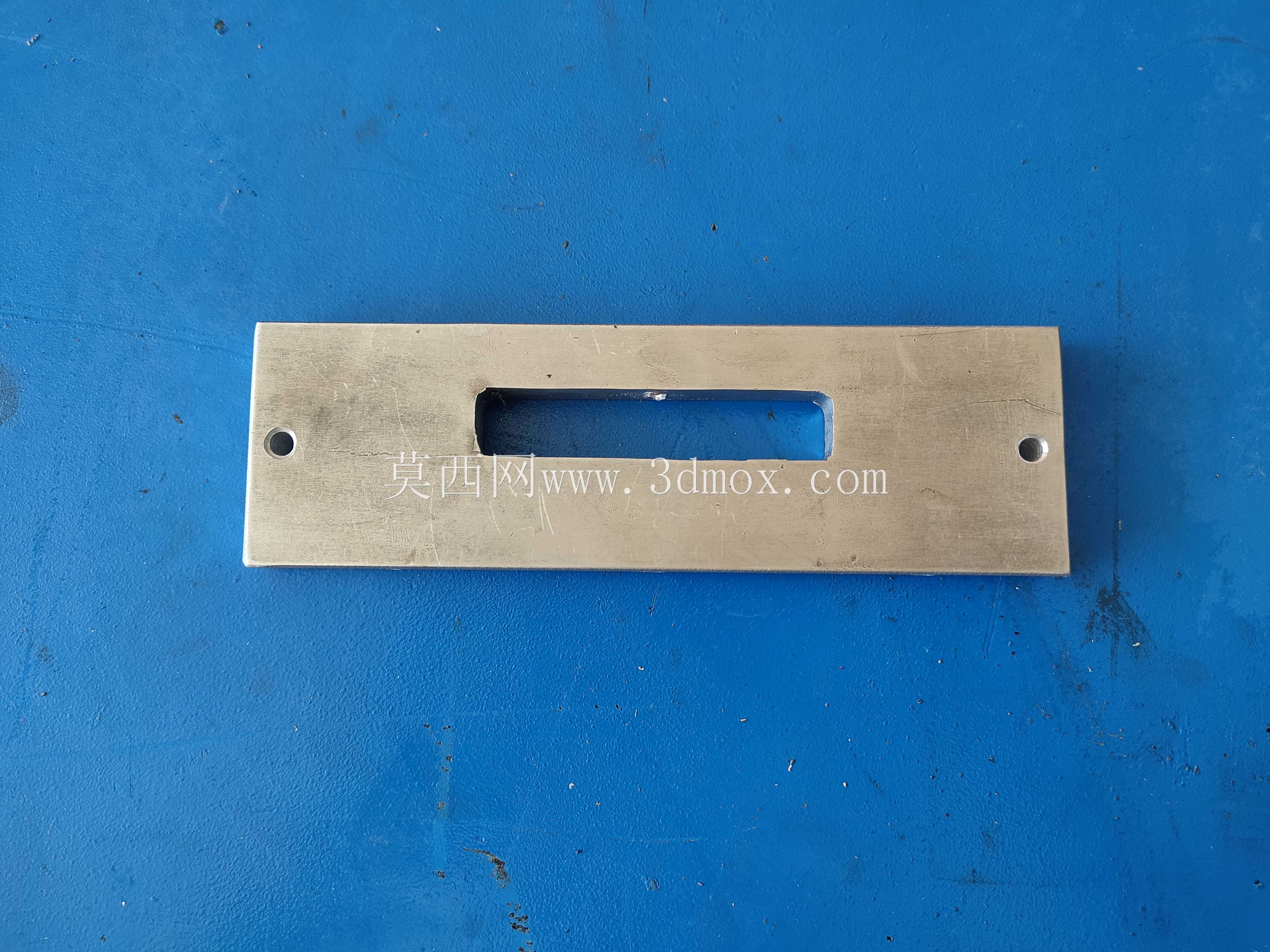

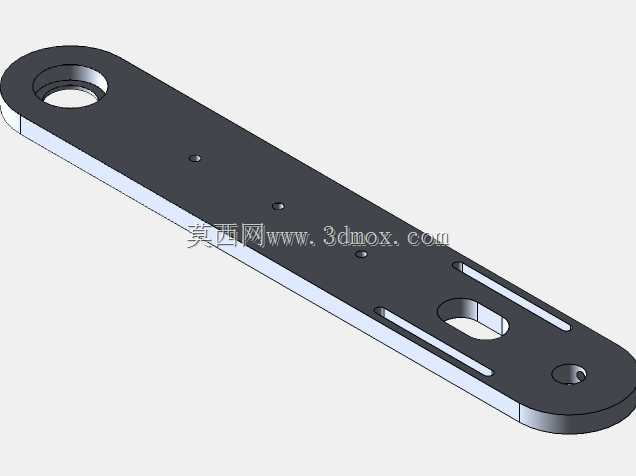

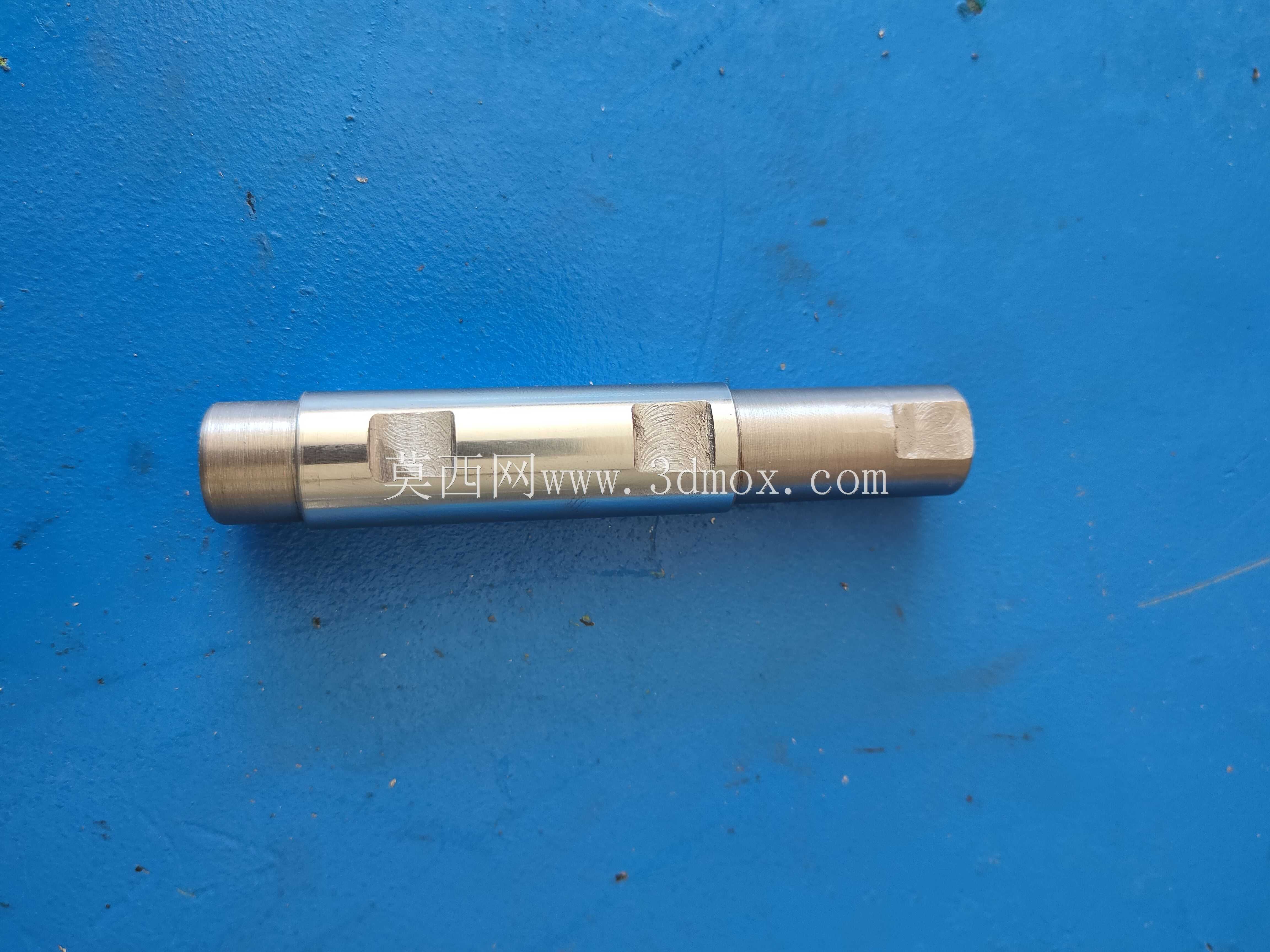

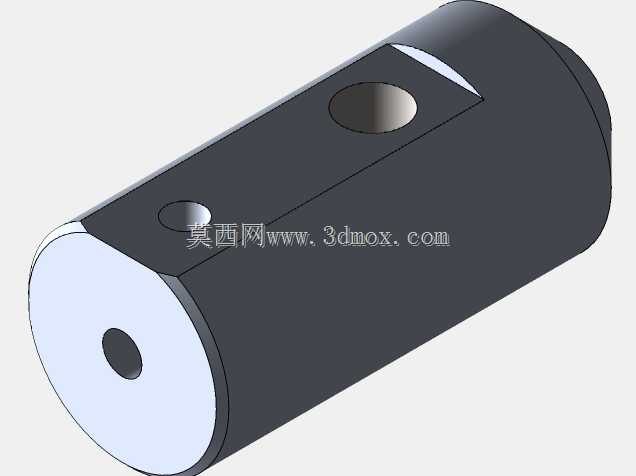

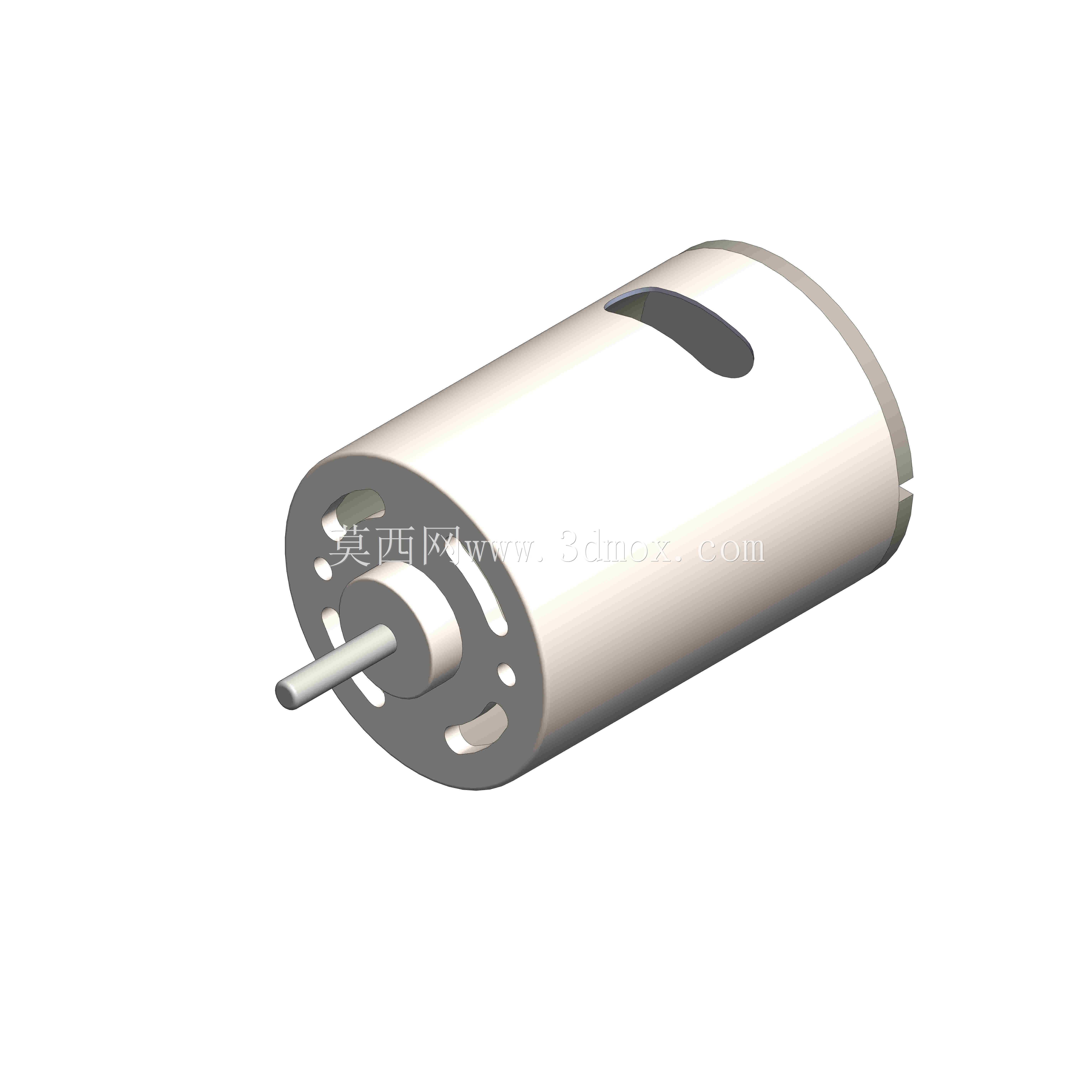

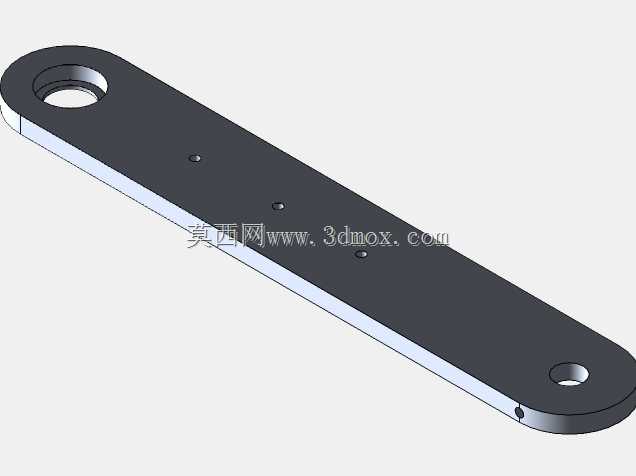

在中小批量零部件的钻削加工场景中，传统固定式钻床往往受限于工位固定、调整灵活性不足的问题，面对多位置孔位加工、小范围工位转移的钻削需求时，需要反复装夹工件，不仅辅助工时占比高，也容易因多次装夹带来孔位位置偏差。这款四自由度机械臂正是针对这类场景开发的钻削执行机构，可直接搭载钻削主轴完成指定范围内的钻孔加工作业，适配小型五金件、塑料件、轻质铝合金件的钻削工序，也可集成到小型自动化产线中作为钻削工位的执行单元，替代人工完成重复定位的钻削动作。从结构设计逻辑来看，这款机械臂采用水平多关节搭配垂直升降、末端回转的自由度配置，四个自由度分别对应大臂水平回转、小臂水平回转、垂直方向升降进给、末端钻削头回转调整，完全覆盖常规平面钻孔作业所需的运动范围，没有冗余自由度配置，在满足作业需求的前提下尽可能简化了传动链结构，降低了关节传动的累计误差。大臂与小臂的关节处均采用步进电机搭配减速机构的传动方案，可实现关节角度的精准控制，垂直升降轴采用直线导轨导向，保证钻削进给过程的运动直线度，避免钻削时出现偏摆导致孔径超差或钻头折断。末端执行端预留了标准的钻夹头安装接口，可根据加工需求装夹不同直径的钻头，适配不同孔径的钻削作业，设计额定负载为7kg，可承载常规功率的高速钻削主轴及附属的冷却管路附件，不会因负载超限导致关节变形或定位失准。安装边界方面，这款机械臂采用立柱式底座安装结构，底座预留了标准的安装螺栓孔位，可直接固定在设备工作台面或者专用的安装支架上，不需要额外制作复杂的安装基座，安装后水平作业覆盖范围可满足常规小型工位的钻削需求，垂直行程可适配不同高度的工件装夹高度，不需要频繁调整工件的装夹高度。关节处的走线采用内部拖链布局，所有动力线与信号线均从臂体内部空腔排布，避免外部走线在臂体运动过程中出现剐蹭、缠绕的问题，也能减少加工现场的切削液、金属碎屑对线路的损伤。臂体的结构件采用钢板焊接后去应力加工的工艺制作，关键连接面均经过铣削加工保证装配精度，关节轴承处设置了润滑注油口，可定期补充润滑脂降低关节磨损，延长设备的使用寿命。在实际应用中，这款机械臂既可以单独作为半自动钻削设备使用，由操作人员手动示教定位孔位后自动完成钻削循环，也可以搭配视觉定位系统，自动识别工件上的孔位坐标完成全自动钻削加工，对于多品种小批量的钻削加工场景，可大幅缩短换产调整时间，不需要制作专用的钻孔工装，只需要重新示教孔位坐标即可快速切换加工任务，相比专用钻削设备具备更强的工艺柔性。
