铝型材组合式圆形安装机架结构设计

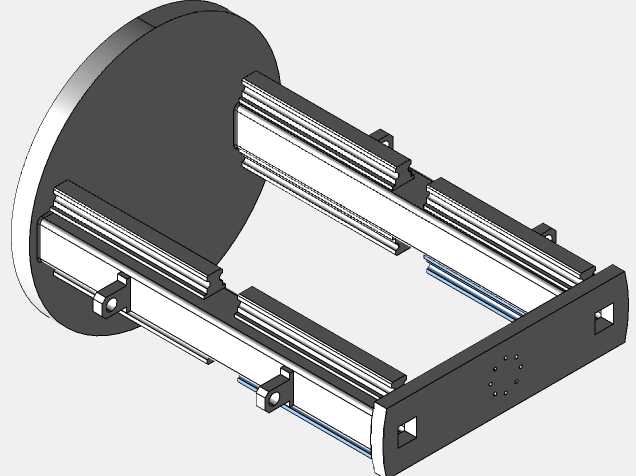

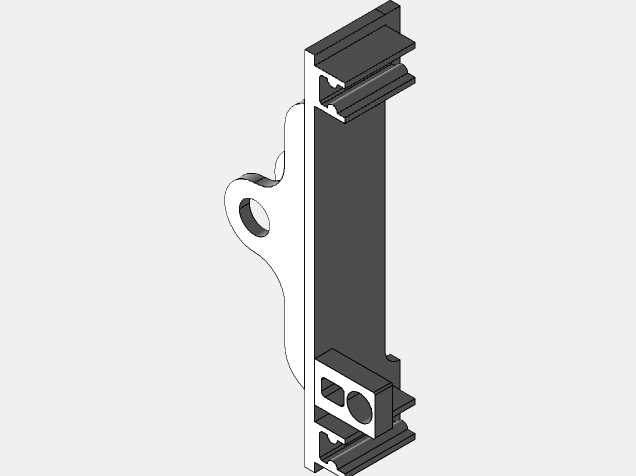

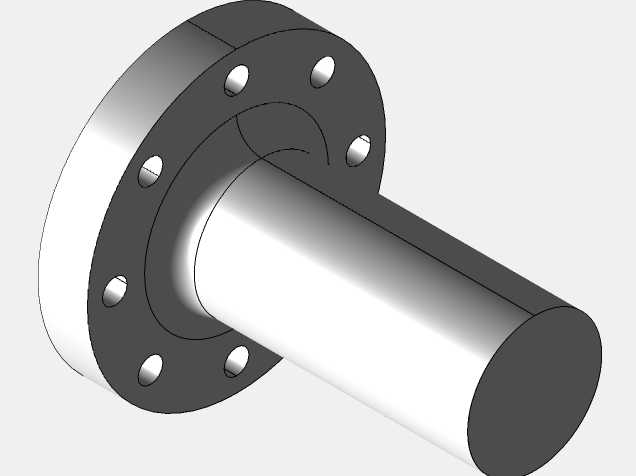

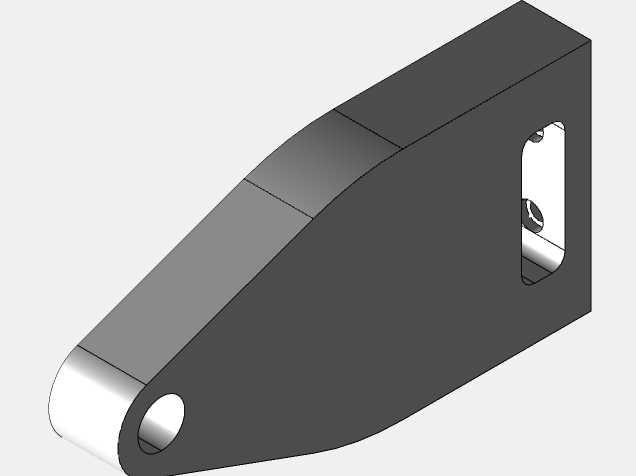

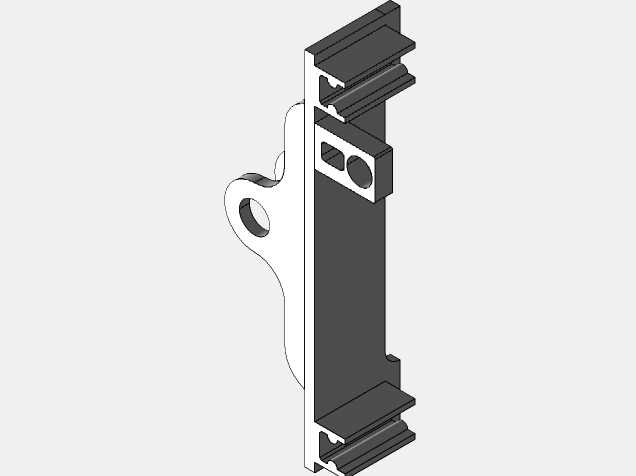

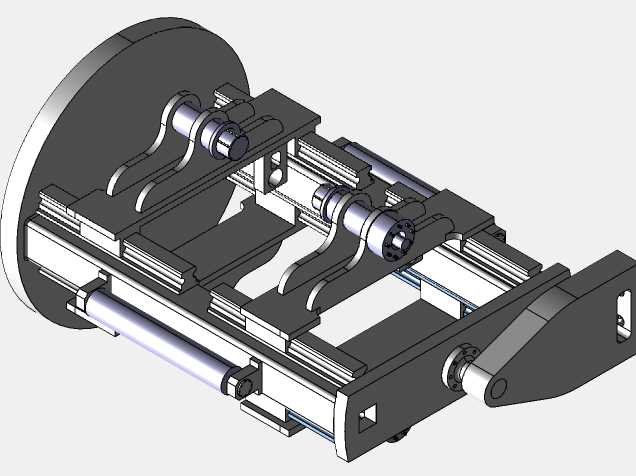

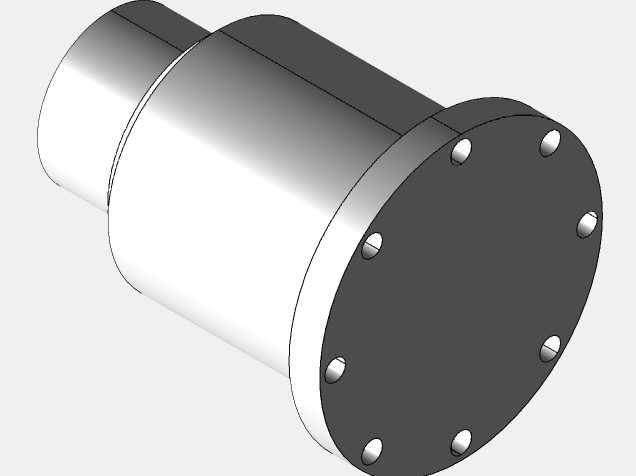

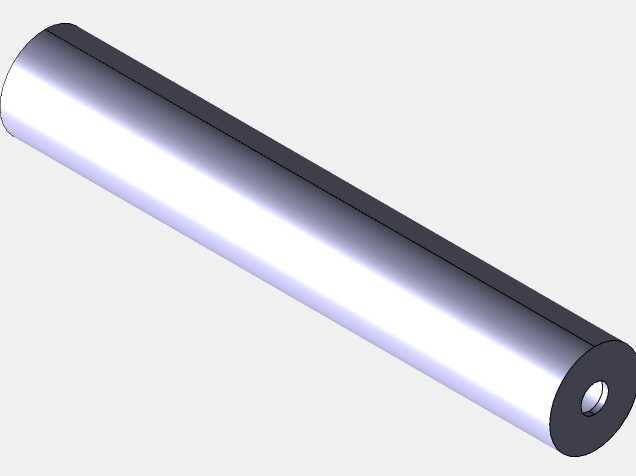

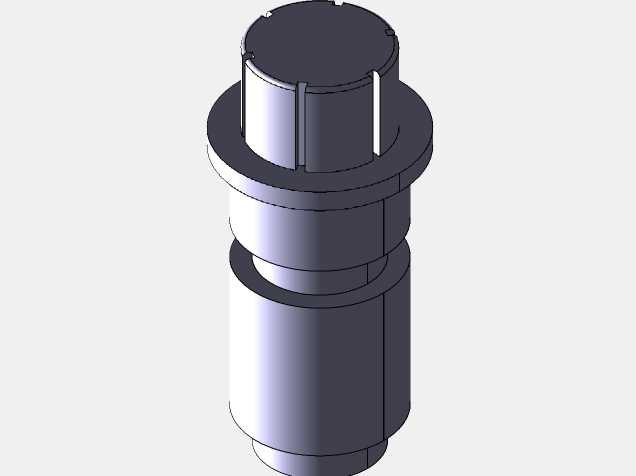

该铝型材组合式圆形安装机架，主要应用于工业自动化生产线的工位承载、检测设备的主体支撑、小型加工单元的基体搭建场景，可适配视觉检测模组、小型执行机构、物料定位组件的安装需求，在3C电子零部件检测、轻工产品组装工位、实验室小型试验设备搭建场景中，能够作为稳定的承载基体使用，为各类功能组件提供可靠的安装基准与支撑保障。从实际用途来看，该机架一端采用圆形法兰安装盘结构，可直接对接立式设备的安装立面、旋转工作台的输出端面或是墙面安装基座，无需额外加工转接板即可完成快速固定；框架主体采用多根标准工业铝型材拼接而成，型材自带的T型槽结构可实现各类功能组件的任意位置安装固定，无需在型材表面额外打孔，调整组件位置时仅需松动T型螺栓即可滑动调整，适配不同尺寸的功能模组安装需求，大幅降低现场改造与调试的工作量。在功能特性上，该机架采用开放式框架结构，四周无封闭挡板，既能够减轻整体自重，又方便线缆、气路管线从框架内部穿行排布，避免管线外露造成的剐蹭、积尘问题；框架端部的方形安装板预留了规则排列的安装孔位，可用于固定末端执行器、操作面板或是物料载具，安装孔位采用对称排布设计，可兼容不同规格的标准安装接口，降低配件选型难度。从设计思路来看，该机架优先选用标准工业铝型材作为主体材料，依靠角件与内置连接件完成拼接，无需焊接加工，所有部件均可拆解后单独更换，后期维护成本更低；圆形端盘采用加厚板材加工，与铝型材连接位置设置了加强凸台，避免长期承重后连接位置出现变形；框架整体采用对称式结构设计，受力分布均匀，在承受单侧挂载负载时不会出现偏载变形，同时铝型材表面经过阳极氧化处理，具备良好的耐磨、防腐蚀性能，可适配车间多尘、少量油污的使用环境。在外形尺寸与安装边界上，该机架圆形端盘直径可适配常规120mm至200mm的设备安装接口，框架整体长度可根据实际需求调整铝型材的裁切长度，标准状态下框架内部净空宽度可容纳宽度200mm以内的功能模组，铝型材选用20系列或30系列标准型材，整体外轮廓无突出的尖锐边角，安装后不会对周边操作人员造成剐蹭风险，框架底部预留的安装凸耳可用于加装支撑脚轮或是可调脚杯，满足立式放置或是对接移动平台的使用需求，整体安装边界规整，可直接嵌入现有生产线的工位间隙中，无需对周边设备进行大范围调整。
