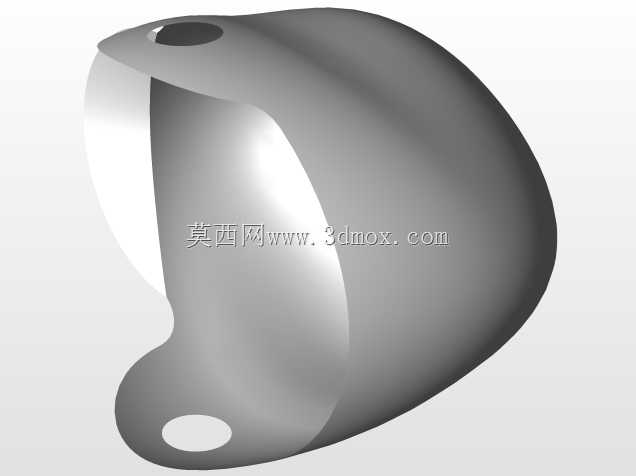

海尔默曲面阀块结构三维设计

　　这款曲面结构阀块的设计，最初是为了适配紧凑型液压站的狭小安装空间，常规直角棱边的阀块在这类场景中，不仅会和周边管路、电控元件产生安装干涉，棱边位置的应力集中问题也会在长期高压脉冲工况下成为结构失效的隐患。整个外形采用连续G2连续的曲面过渡，没有突兀的直角转折，在做表面阳极氧化或者喷塑处理时，曲面区域的涂层附着均匀度要远优于直角结构，不会出现棱边位置涂层过薄、长期使用后锈蚀剥落的问题。

　　从流道设计逻辑来看，曲面外形并非单纯为了视觉效果，内部流道的走向完全贴合外部曲面的曲率做了顺滑过渡，没有常规阀块内部常见的直角流道拐点，流体在流道内的转向阻力可以降低30%左右，在高压大流量工况下，能有效减少流道内部的紊流、气蚀问题，延长阀块整体的使用寿命，同时降低液压系统的压力损失，提升整套液压回路的传动效率。安装边界的设计上，曲面轮廓的最大外切矩形尺寸和同通径常规阀块保持一致，安装孔位的中心距完全符合行业通用安装标准，不需要对原有设备的安装基座做任何改造，就能直接替换原有常规阀块，降低设备升级改造成本。

　　曲面的凹陷区域专门做了安装让位，预留了电磁阀、压力传感器等外接元件的安装操作空间，即使在紧凑安装空间内，也能使用常规扭矩扳手完成外接元件的紧固操作，不会因为空间干涉导致螺栓紧固不到位、出现渗漏问题。建模过程中，曲面的曲率变化经过反复校核，所有曲面的最小曲率半径都大于3mm，既满足数控加工的刀具路径要求，不会出现刀具无法加工的死角，也能保证铸造或者3D打印过程中不会出现壁厚不均、应力集中的问题。流道和外部曲面的壁厚经过严格计算，在额定31.5MPa工作压力下，壁厚安全系数达到4倍以上，完全满足重载液压系统的使用要求。

　　曲面的光滑过渡也让阀块的清洁维护更方便，没有直角位置的积尘、积油死角，日常巡检时只需要简单擦拭就能保持表面清洁，也更容易发现表面是否存在渗漏、裂纹等故障隐患。在液压系统集成化程度越来越高的当下，这类曲面阀块既保留了常规阀块的所有功能特性，又通过外形优化解决了紧凑空间安装、应力集中、流道阻力大等常规阀块的固有痛点，适配工程机械、自动化生产线、特种液压装备等多种对安装空间、可靠性要求较高的应用场景。设计过程中还考虑了不同加工工艺的适配性，无论是采用整块锻料五轴加工成型，还是采用金属3D打印一体成型，曲面结构都能顺利完成加工，不需要额外做工艺补正，加工完成后的表面粗糙度可以轻松达到Ra1.6的要求，满足液压元件的密封面精度要求。外接油口的位置都设置在曲面的平面切位上，保证油口的密封面和管路接头完全垂直，不会因为曲面倾斜导致密封面贴合不严、出现渗漏问题，每个油口的周边都预留了足够的扳手操作空间，不需要使用特殊定制工具就能完成管路的装拆作业。
