外啮合齿轮式液压泵壳体结构设计

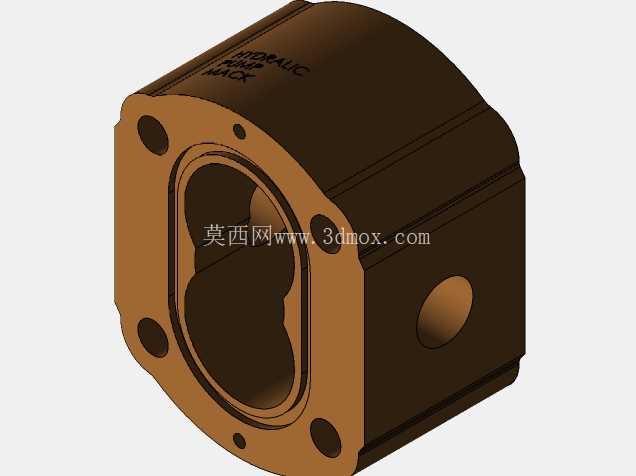

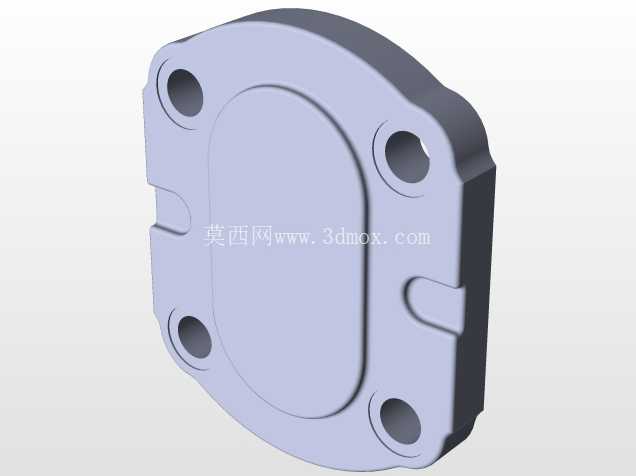

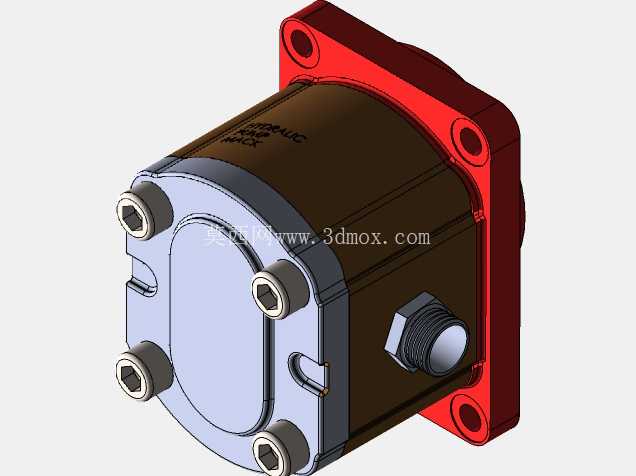

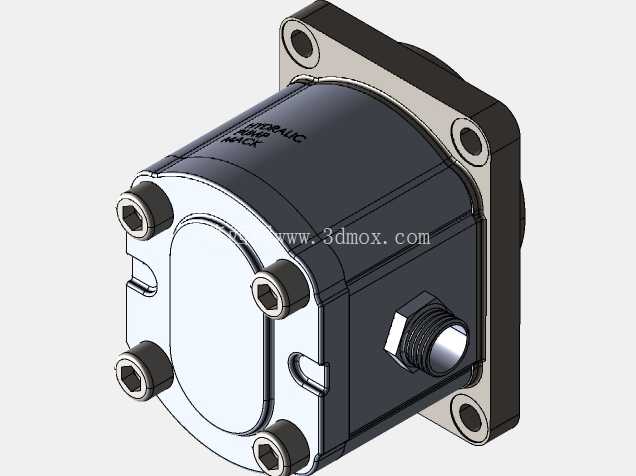

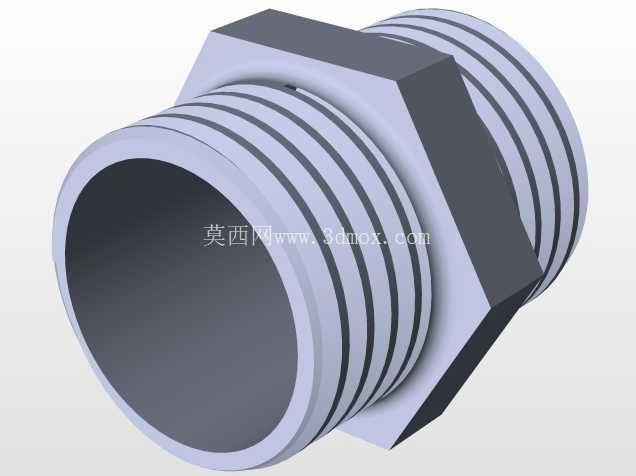

　　在各类液压驱动系统的动力单元搭建中，外啮合齿轮泵的应用覆盖了从工程机械执行机构供油、机床液压夹具保压到农用装备液压转向助力的多个场景，作为系统中提供压力油源的核心部件，其壳体的结构设计直接决定了整泵的安装适配性、承压能力与运行可靠性。这款外啮合齿轮泵的壳体采用分体式法兰安装结构，前端面设置的腰型主腔开口用于容纳一对相互啮合的渐开线圆柱齿轮，齿轮啮合过程中形成的密闭容积变化，完成吸油腔到压油腔的流体输送，壳体侧面预留的圆形通油孔分别对应吸油与压油流道，流道内壁做了圆弧过渡处理，避免流体在腔体内形成紊流与局部压力损失，降低泵组运行过程中的流体噪声。

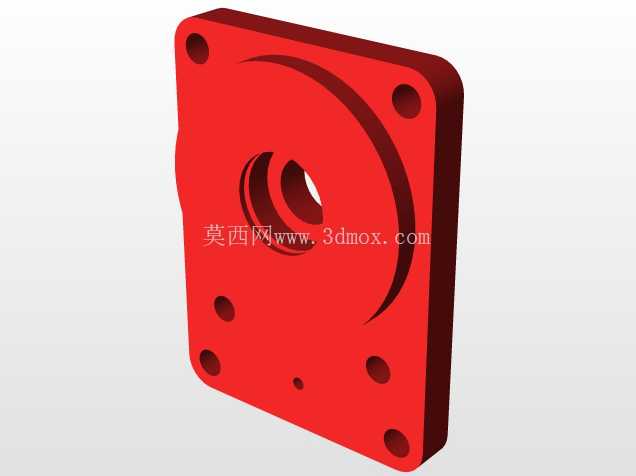

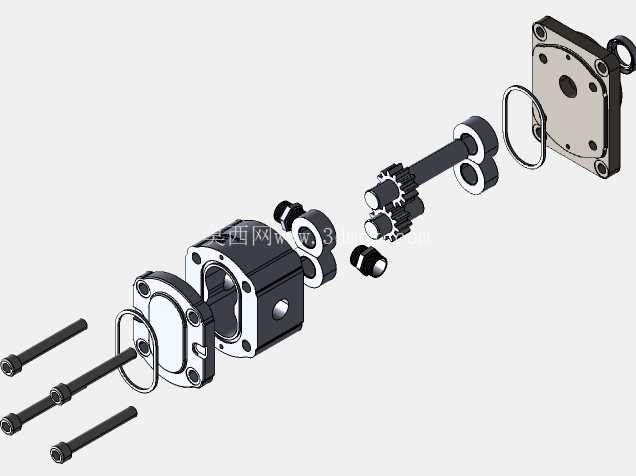

　　从安装边界来看，前端法兰面均匀分布的四个螺栓过孔采用沉孔设计，可与泵盖、侧板组件实现精准定位配合，螺栓孔的位置度公差控制在0.02mm以内，保证装配后齿轮端面与侧板的间隙均匀，避免出现内泄过大或者齿轮刮擦侧板的问题；壳体的整体外形采用近似方形的圆角结构，相比圆柱形壳体在集成安装时更易实现周向防转，可直接适配标准的泵组安装支架，减少额外的定位工装需求。设计过程中，壳体的壁厚根据额定工作压力做了差异化分配，主承压腔区域的壁厚比非承压安装区域厚2mm，同时在腔体内壁的转角处设置了铸造圆角，避免应力集中导致的壳体开裂，满足16MPa额定工作压力下的强度要求；壳体表面的标识区域预留了字符模压位，可直接在铸造阶段成型型号、流向标识，减少后续激光打标的工序成本。

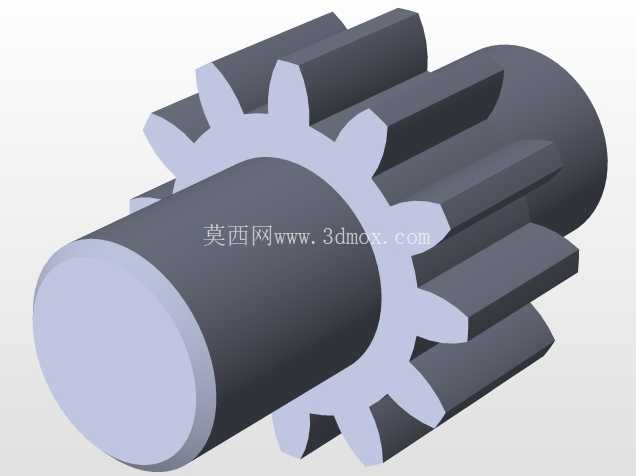

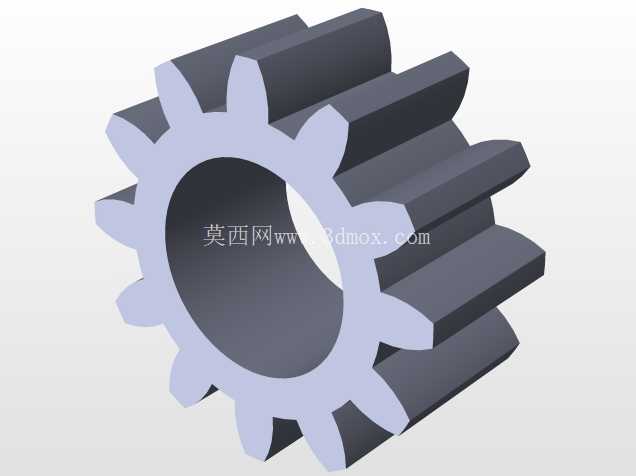

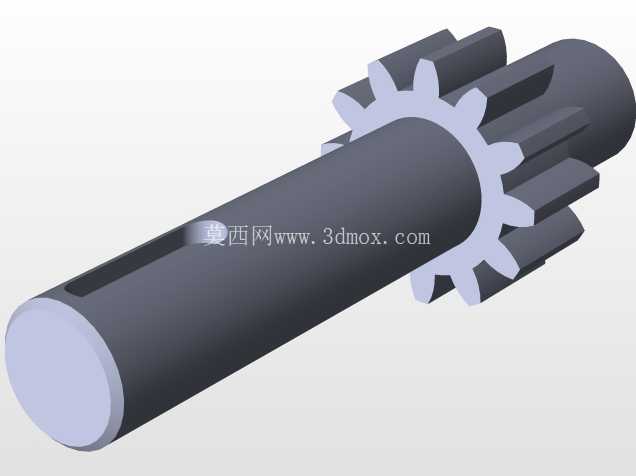

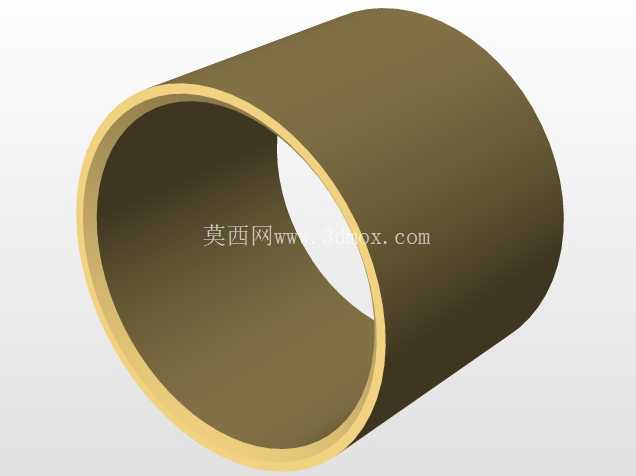

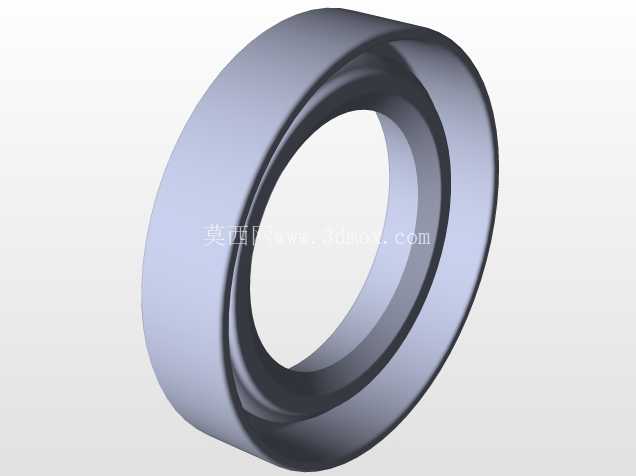

　　在实际选型适配时，这款泵体可匹配模数2、齿数12的标准外啮合齿轮副，配合浮动式压力补偿侧板，能够在转速1500-2500rpm的工况区间内保持稳定的容积效率，吸油口的通径设计兼顾了低转速下的吸油阻力要求，避免高转速工况下出现吸空导致的气蚀问题，可广泛适配开式液压回路的动力源配置，不管是小型液压站的集成安装，还是移动设备的分布式液压单元布置，都能通过法兰面的安装孔位实现快速对接，壳体的外形尺寸预留了足够的密封槽安装空间，前端面的密封槽采用矩形截面设计，适配O型圈的静密封要求，可在-20℃到80℃的工作油温范围内保持可靠的密封性能，不会因为油温变化导致密封件压缩量不足出现渗漏。

　　从加工工艺性角度考虑，壳体的分型面设置在法兰端面与主体的结合位置，铸造拔模斜度控制在1°以内，减少后续机加工的余量，主腔孔的加工采用一次装夹镗削成型，保证腔孔的圆柱度与同轴度要求，侧面的油口孔与主腔的相贯线处做了倒角处理，去除加工毛刺，避免装配后毛刺脱落进入液压系统造成阀组卡滞。
