龙门式卷材纵切复卷设备结构设计

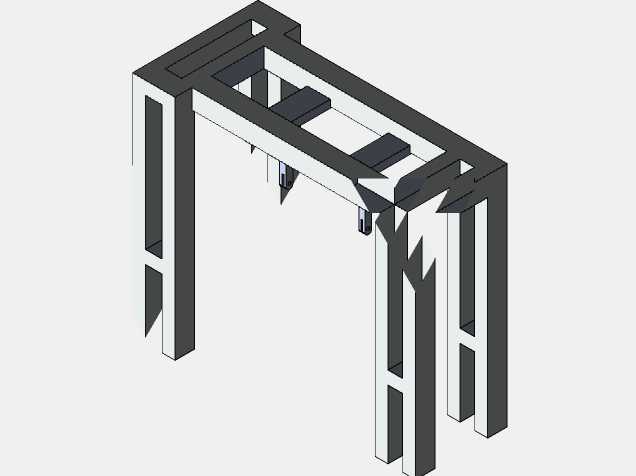

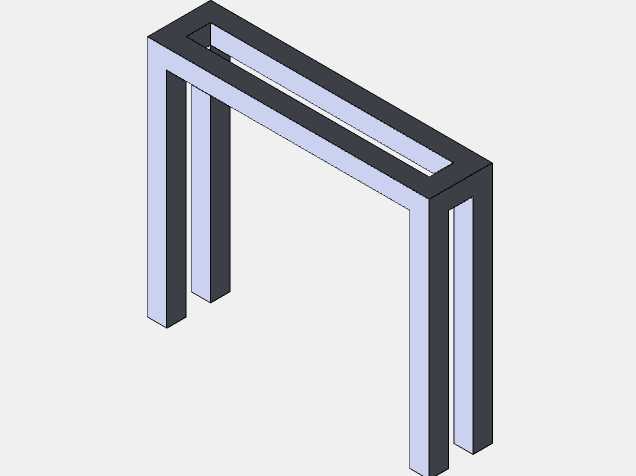

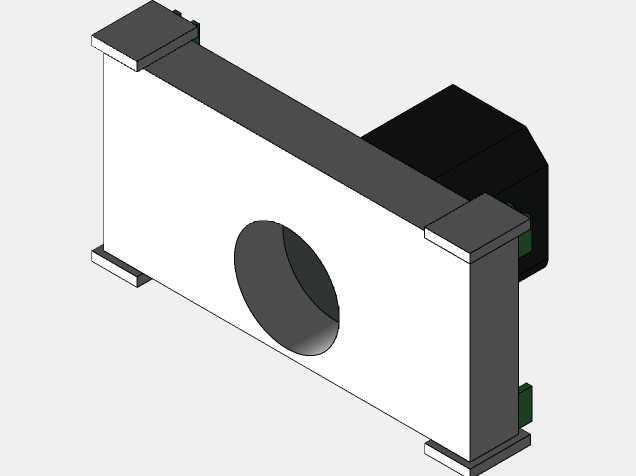

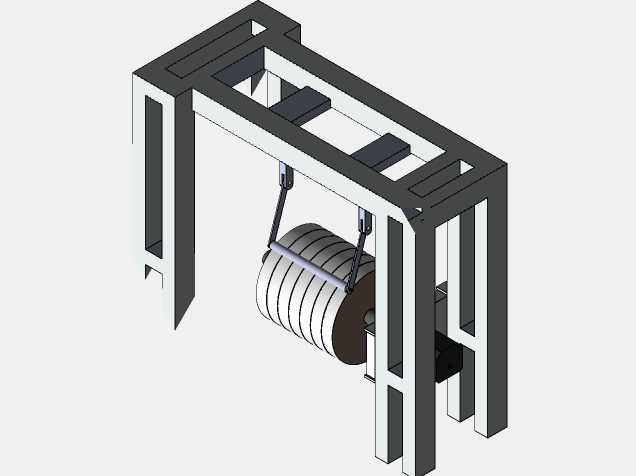

该设备主要面向软质卷材加工生产场景，适配薄膜、纸张、薄金属箔、无纺布等多种成卷物料的分切复卷工序，在软包装生产、印刷后加工、电子辅料制备、卫生材料制造等领域有着广泛的应用空间，能够将大幅宽的母卷按照生产需求分切为指定宽度的窄幅卷材，同时完成收卷规整作业，解决传统分切作业中幅宽不匹配、收卷松散、端面不齐的常见生产痛点。设备整体采用龙门式框架承载结构，两侧立式支撑腿采用加厚型材拼接设计，顶部设置多组横梁连接强化整体刚性，可有效抵消大重量母卷挂载时产生的形变应力，保障长周期运行下的结构稳定性，避免因机架晃动导致的分切精度偏差。核心作业单元为悬挂式放卷辊组件，辊体通过两侧可调节吊臂与龙门横梁连接，吊臂设置有高度调节与锁止结构，可根据母卷的实际卷径调整挂载高度，适配不同外径规格的母卷安装需求，辊端配套有阻尼制动结构，可在分切过程中提供稳定的反向张力，避免卷材放卷时出现松垮、跑偏、褶皱等问题，保障分切过程中料面始终处于张紧平整的状态。设备的安装边界充分考虑车间产线布局需求，整体宽度适配常规1.6米幅宽以内的母卷挂载需求，机架底部预留有地脚螺栓安装孔位，可直接固定于硬化车间地面，无需额外搭建复杂安装基座，两侧预留的操作空间可满足操作人员上下料、调整分切参数、日常维护的作业需求，不会与周边产线设备产生干涉。设计过程中优先考虑作业的稳定性与维护便捷性，整体结构无冗余复杂构件，承载框架采用模块化拼接设计，辊体、吊臂等易损耗部件均可实现快速拆装更换，日常维护时无需对整体机架进行拆解，可有效降低设备运维的时间成本；悬挂式的辊体布局让料带的走料路径完全暴露在可视范围内，操作人员可实时观察分切过程中的料带状态，一旦出现走偏、断料等异常情况可第一时间处置，减少生产废料的产生。相较于传统落地式分切复卷设备，该龙门悬挂结构的设计可有效减少设备底部的占地面积，机架下方空间可预留作为分切后窄卷的临时暂存区域，或是配套安装废料收集、料带导向等附属机构，进一步提升产线的空间利用率，适配中小加工车间紧凑的布局需求。
