工业检测用区域聚焦照明箱体结构设计

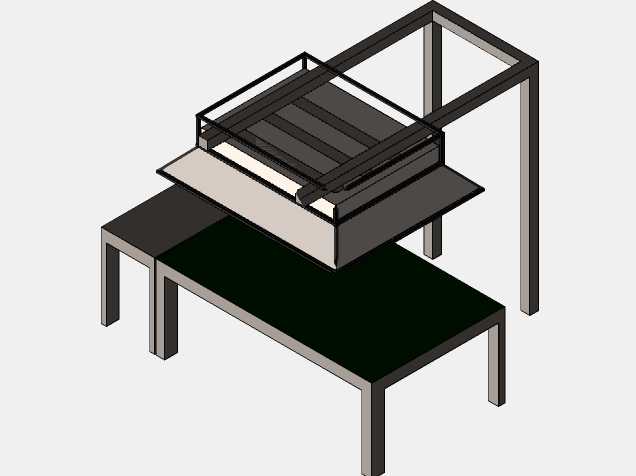

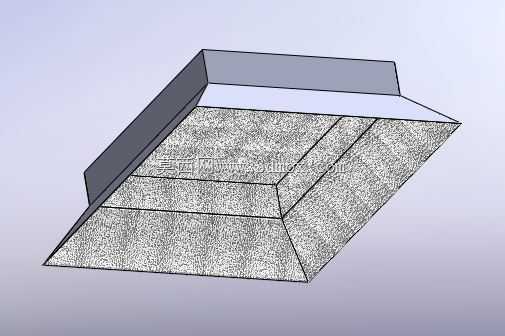

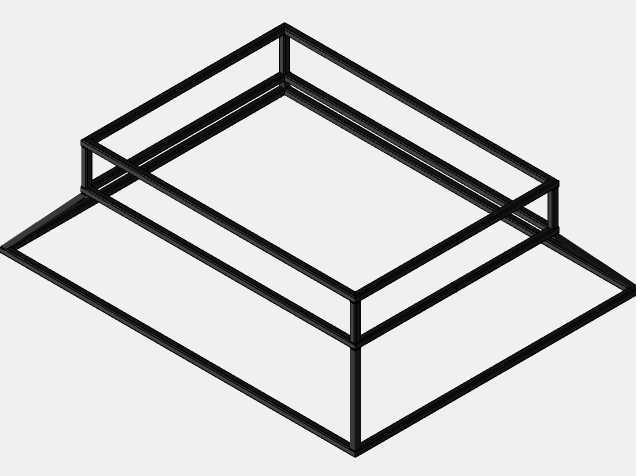

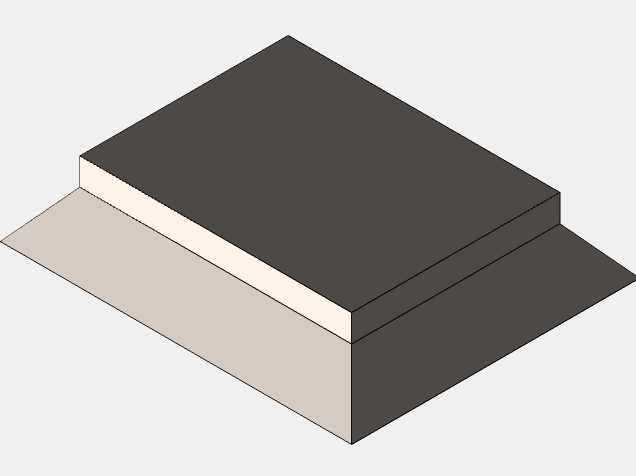

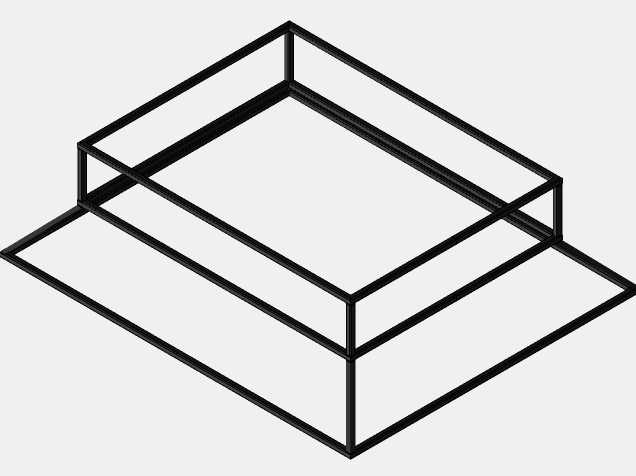

这款区域聚焦灯箱主要面向工业视觉检测、精密工件表面瑕疵筛查、小型零部件尺寸光学测量等生产场景设计，作为配套光学照明单元，它能够为检测工位提供均匀且具备定向聚焦能力的照明环境，解决普通漫射光源易出现的局部反光、光照不均、目标区域照度不足等问题，帮助工业相机更清晰地捕捉工件表面的轮廓、纹理与缺陷特征，提升视觉检测系统的识别准确率。从实际用途来看，它既可以搭配固定式视觉检测工位使用，也能集成在半自动检测工作台、流水线在线检测节点中，适配电子元器件外观检测、五金件毛刺筛查、印刷品套色偏差校验、塑胶件表面缩痕识别等多种作业需求，相比普通开放式光源，封闭的箱体结构能够有效阻隔车间环境中的杂散光干扰，让检测区域的光照参数保持稳定，避免外界光线变化导致的检测误判。在功能特性上，这款灯箱采用梯台聚光结构设计，上部的封闭腔体用于容纳光源组件与匀光结构，下部逐步收窄的倾斜内壁经过反光纹理处理，能够将光源发出的光线经过多次漫反射与定向引导后，均匀投射到下方的目标检测区域，既保证了照射区域内的照度一致性，又能将光线集中在设定的聚焦范围内，减少光线向非检测区域的无效逸散，提升光能利用率。设计过程中，首先围绕目标检测区域的常见尺寸确定了下部开口的边界参数，确保常规尺寸的小型工件能够完全处于有效照明范围内，同时控制上部箱体的整体高度，避免灯箱安装后占用过多垂直空间，影响检测工位的工件上下料操作；箱体侧边的安装折边做了加厚处理，预留了标准安装孔位，既可以通过支架吊装在检测工位上方，也能搭配立式支架固定在工作台面，适配不同的安装布局需求；内壁的纹理结构经过反复调整，在保证光线漫反射均匀度的同时，避免出现局部反光亮点对相机成像造成干扰，箱体上部的封闭结构还能起到防尘作用，减少车间粉尘落在光源与匀光组件上，降低日常维护的频次。在外形尺寸与安装边界上，这款灯箱整体采用方正梯台造型，上部矩形腔体的宽度与深度适配常规工业光源的安装尺寸，下部开口的长宽比匹配多数工业相机的视野比例，安装时只需保证下部开口与检测平面保持设定的垂直距离，就能获得最佳的聚焦照明效果，侧边的安装孔位采用通用间距设计，能够兼容市面上多数视觉检测支架的安装规格，不需要额外定制转接件就能完成装配，整体结构没有复杂的异形曲面，加工与组装难度较低，适合批量生产配套。
