立式多辊织物牵伸展平机架结构

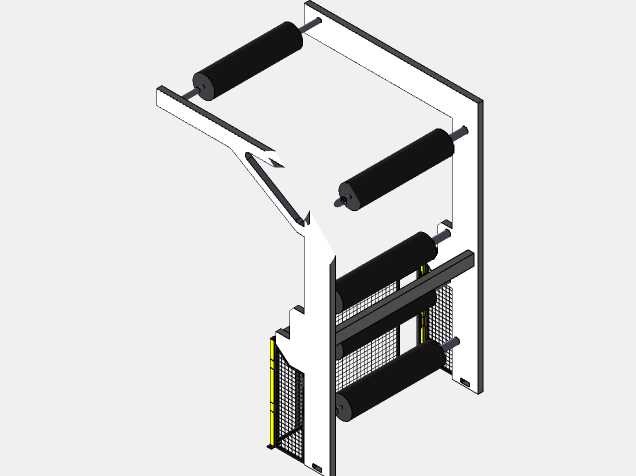

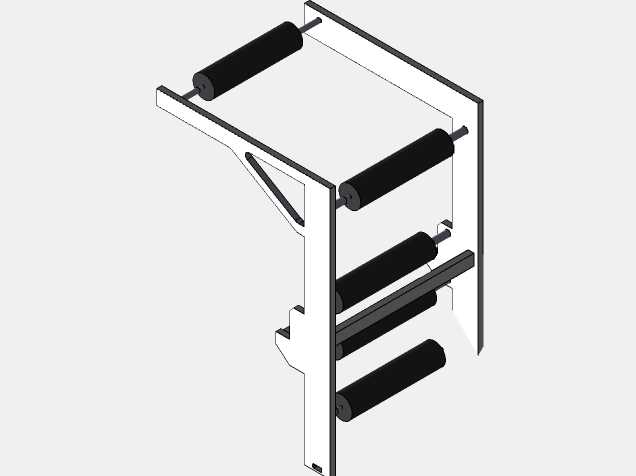

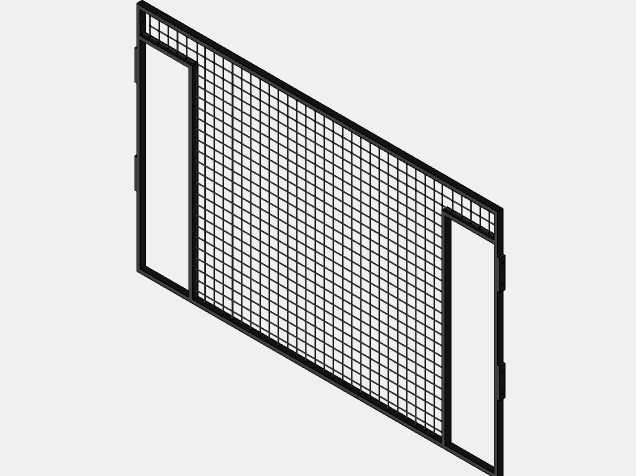

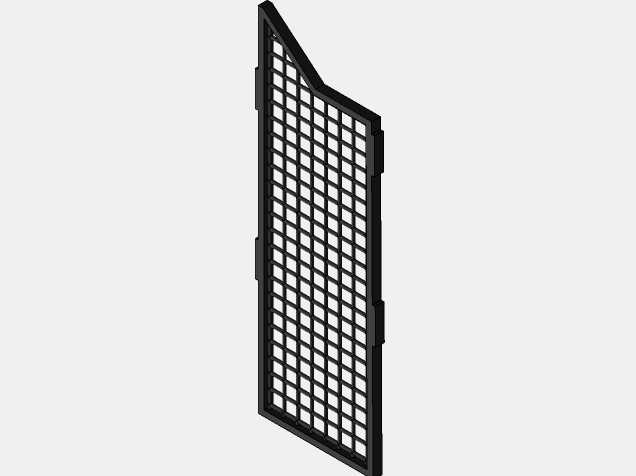

该结构为纺织印染、柔性卷材加工产线中配套使用的立式牵伸展平装置，主要应用于机织面料、针织坯布、非织造卷材、薄膜类柔性物料在连续加工过程中的张力调控与幅面展平工序，可适配染整前处理、涂层复合、分切收卷等多个生产环节的进料段安装需求，解决柔性物料在输送过程中易出现的褶皱、跑偏、张力不均等常见生产问题。装置整体采用立式单侧悬臂框架结构，主体承载框架采用矩形截面型钢拼焊成型，框架沿竖直方向分层布置多组平行辊轴组件，其中上部两组为光面硬质导辊，负责承接上游输送来的物料并完成初始导向，中部设置可调角度的弧形展平辊组，通过辊面的弧形轮廓与可调安装角度，在物料经过时向幅面两侧施加均匀的展向拉力，消除物料表面的纵向褶皱，下部配置网孔状防护围挡与侧部防护栏，避免生产过程中人员肢体意外卷入辊组间隙，同时不影响操作人员观察物料运行状态。设计过程中充分考虑现场安装的适配性，整体框架采用窄幅立式布局，横向占用空间较小，可直接对接现有产线的进料端机架，无需对原有产线进行大规模改造；各辊轴两端采用带座轴承与框架连接，可根据加工物料的厚度、幅宽、材质特性灵活调整辊间距与安装角度，适配不同克重、不同拉伸特性的柔性物料加工需求；物料走料路径采用折线式设计，依次绕经各导辊与展平辊，通过多组辊轴的配合增大物料与辊面的包角，保证张力传递的稳定性，避免物料在高速运行过程中出现打滑偏移。安装边界方面，框架底部预留有标准地脚安装孔位，可直接固定于车间混凝土地面或产线配套安装平台上，侧部预留有张力传感器、驱动电机的安装接口，可根据产线自动化升级需求加装张力闭环控制系统，实现物料张力的实时自适应调节；各辊轴的安装同轴度、平行度公差均按连续生产工况设计，可满足长时间高速连续运行的精度保持要求，辊面采用硬质阳极氧化处理，耐磨性能优异且不会对物料表面造成刮擦损伤，适配各类对表面质量要求较高的柔性卷材加工场景。
