电缆测试用老化试验烤箱三维设计模型

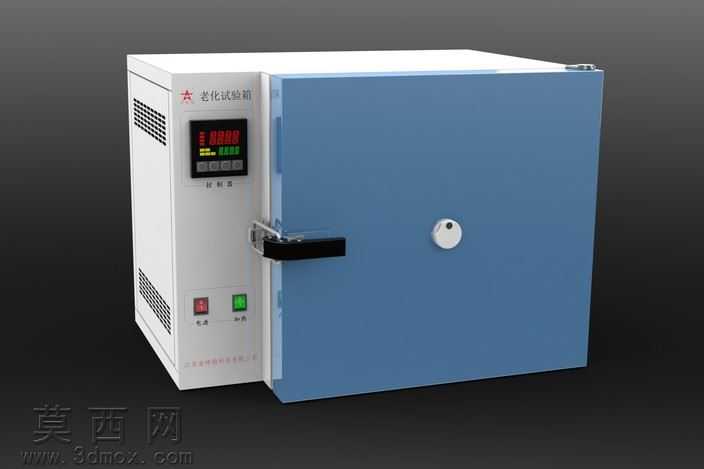

本模型为电缆测试专用的老化试验烤箱三维设计成果，建模阶段采用参数化建模逻辑，先对设备整体进行模块化拆分，将整体结构划分为箱体主舱、箱门组件、控制操作区、温控显示模块、门锁紧固结构、散热通风区六大独立建模单元，各单元独立完成草图绘制、特征拉伸、倒角处理后再进行整体装配约束，确保各部件配合间隙符合实际工业设备的装配公差要求，整体比例严格参考真实工业老化试验箱的尺寸规范，无结构失真问题。材质渲染阶段针对不同部件的实际材质属性做了精细化调整：箱体主舱外侧采用哑光米白冷轧钢板材质，调整材质粗糙度参数模拟真实金属板材的细微磨砂质感，还原工业设备外壳的喷涂工艺效果；箱门采用哑光深海蓝金属烤漆材质，添加极细微的材质颗粒感，避免渲染效果过于塑料化；门锁把手采用黑色哑光工程塑料搭配亮面金属锁扣结构，分别调整塑料材质的低反光属性与金属锁扣的高反射属性，还原真实部件的视觉差异；温控显示屏区域采用黑色哑光塑料边框搭配高透玻璃面板，玻璃面板添加轻微的环境反射效果，屏幕区域添加自发光参数模拟数显屏通电后的数字显示效果；操作区的控制按钮分别做了红色急停按钮、绿色启动按钮的材质区分，按钮表面添加轻微的弧面凸起效果，还原实体按钮的触感特征；箱体侧面的散热格栅做了等距阵列的镂空结构，格栅边缘添加微小倒角，避免尖锐棱角的失真效果。结构设计上充分考虑老化试验箱的实际功能需求：箱门与箱体之间采用加厚合页连接结构，门锁采用压紧式把手设计，确保箱门闭合后能够实现舱体密封，满足高温试验环境下的舱内保温要求；控制区布局符合工业设备的人机操作逻辑，数显屏设置在操作区上方便于观察参数，控制按钮设置在屏幕下方便于伸手操作，位置高度符合站立操作的人机工程学要求；箱体上下区域分别设置通风散热结构，兼顾试验过程中的温度循环与设备自身元器件散热需求；箱门中部设置圆形观察窗结构，可在不开启箱门的情况下观察内部电缆试样的测试状态，观察窗周边做了密封压边结构设计，保证高温环境下的密封性能。整体建模过程中对所有外露部件都做了圆角处理，避免工业设备建模中常见的尖锐棱角问题，各部件的连接位置都添加了对应的固定螺丝、压条等细节结构，提升模型的真实感与完整度，渲染阶段采用影棚级柔光环境，突出设备的结构轮廓与材质质感，完整还原工业老化试验烤箱的真实外观与结构特征。
