内燃机连杆结构三维设计作品

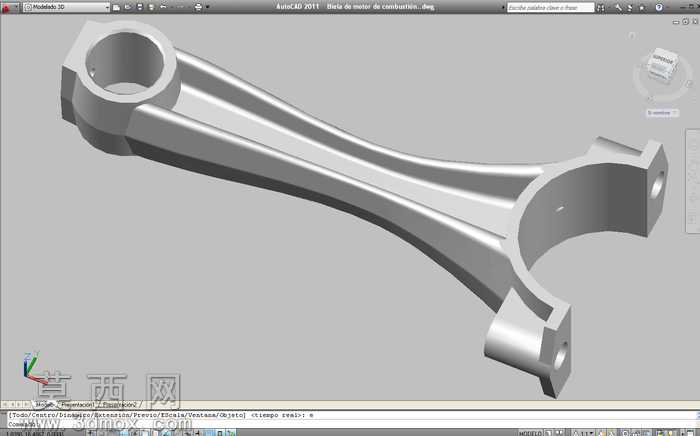

本作品为内燃机核心传动部件连杆的三维建模设计成果，整体建模过程严格遵循机械零件设计规范，在三维建模环境中完成全参数化结构搭建。建模初期先梳理连杆的功能逻辑：连杆作为发动机曲柄连杆机构的核心传力构件，需要承接活塞传递的爆发压力，将活塞的往复直线运动转换为曲轴的旋转运动，因此整体结构采用两端环形连接、中间杆身过渡的经典构型。建模时首先绘制两端连接环的基准草图，小头端为整圆环形结构，用于连接活塞销，建模时预留了标准的销孔配合间隙，环体外侧做了倒角过渡处理，避免装配时出现锐边干涉；大头端为剖分式环形结构，用于包覆连接曲轴曲柄销，剖分面位置设计了精准的定位贴合结构，两侧延伸出螺栓连接凸台，凸台上预留了螺栓过孔与定位沉孔，保证大头端盖装配后的同轴度与连接强度。中间杆身部分采用变截面工字形构型，建模时通过多组引导线放样生成曲面，从两端连接位置向杆身中部平滑过渡，既保证了杆身的抗弯抗扭强度，又尽可能降低了零件自身重量，减少往复运动过程中的惯性力损耗。材质赋予环节参考实际量产连杆的用材特性，为模型添加了高强度合金钢材质效果，调整了金属材质的反射率、粗糙度参数，还原了锻钢零件经机加工后的细腻金属质感，表面做了均匀的哑光金属处理，棱边位置保留了机加工后的细微高光效果，让模型视觉效果更贴近真实工业零件。结构校验环节重点核对了各部位的尺寸比例：两端环孔的中心距符合对应排量发动机的连杆行程参数，杆身截面厚度、连接环壁厚、螺栓凸台尺寸均参照机械设计手册中连杆的强度要求设定，各过渡位置均做了圆角处理，避免应力集中导致的零件失效风险。整体建模过程全程保持参数关联，后续可根据不同机型的参数需求快速调整中心距、环孔直径、杆身截面尺寸，适配不同功率的内燃机设计需求，模型结构完整无破面，各特征层级清晰，可直接用于装配验证、工程图导出、运动仿真分析等后续设计环节。
