10KVA开架式柴油动力发电机组结构设计

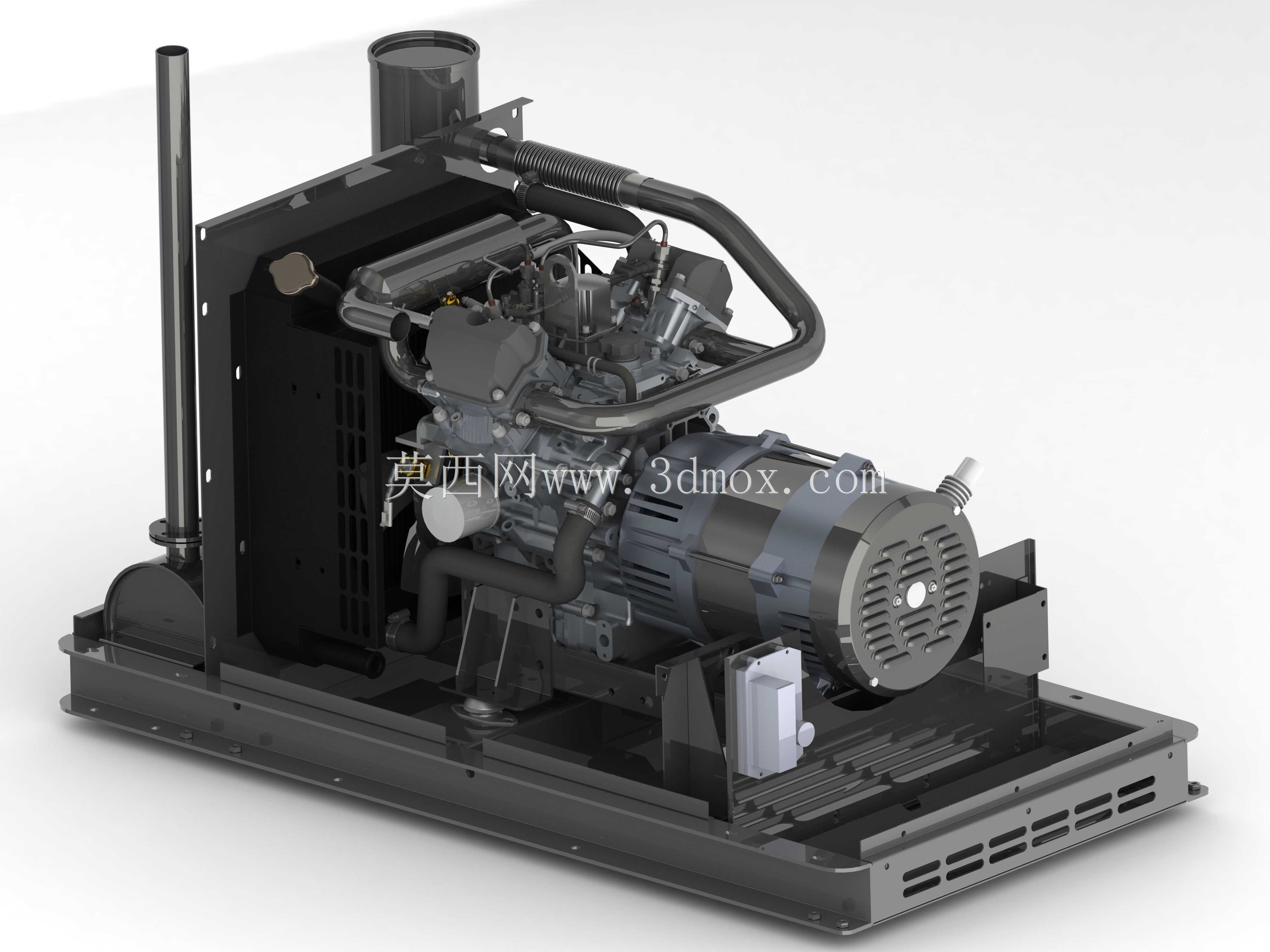

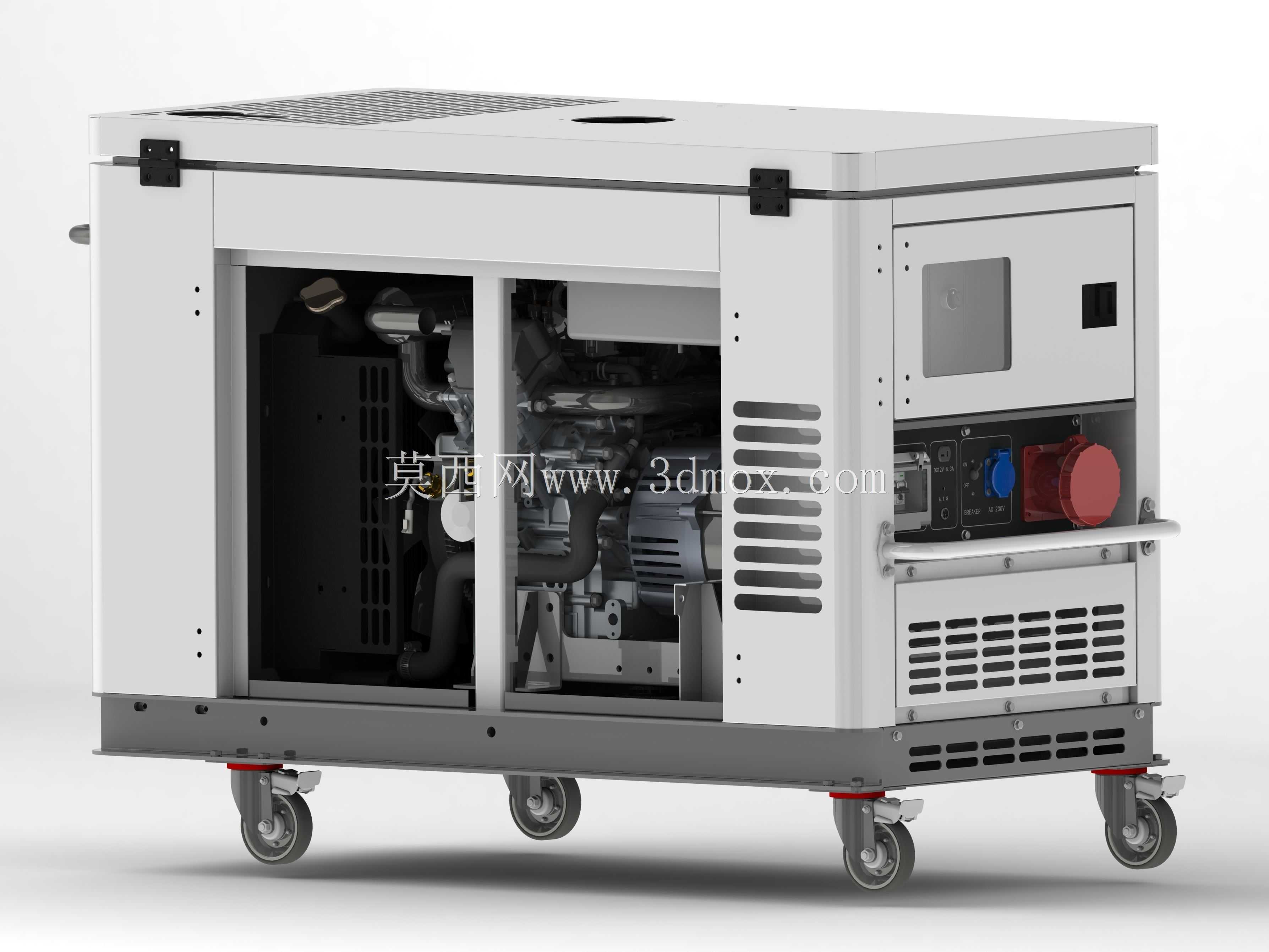

　　这款10KVA发电机组采用开架式集成布局，整体将柴油动力单元、同步发电模块、散热水箱、排气系统、燃油过滤组件全部集成在一体式冲压焊接底座上，底座预留的安装孔位可直接适配混凝土基础或移动拖车的安装接口，整机外轮廓边界紧凑，无需额外扩展安装空间，适合在狭小的临时供电点位布设。从实际应用场景来看，这类小功率发电机组常作为小型工地临时施工供电、商铺应急备电、野外作业点位供电的核心设备，可稳定输出额定功率下的工频交流电，满足小型电动工具、照明设备、常规办公电器的用电需求。设计过程中优先考虑了运维便利性，排气立管布置在机组侧端，与散热水箱保持安全隔热距离，避免高温排气影响散热效率；动力端与发电端采用同轴直连结构，

　　省去了中间传动皮带或联轴器的冗余结构，既减少了传动损耗，也降低了后期运维的易损件更换频次。底座采用加厚槽钢焊接成型，内部预留了减震垫安装位，动力单元与发电单元通过橡胶减震垫与底座连接，可有效抵消机组运行时的往复振动，避免振动传递到安装基础引发共振。散热水箱采用竖置布置在机组端部，风扇直连动力输出端，运行时可形成贯穿动力舱的横向散热风道，即便在夏季高温环境下连续运行，也能将动力单元的工作温度控制在合理区间。机组侧面布置的一体式防护架既可以作为吊装、搬运的受力点，也能在运输过程中避免核心部件受到磕碰，接线盒布置在发电端侧方，预留了标准接线端子，现场接线时无需拆解机身护板即可完成线缆接驳。燃油供给管路沿机架内侧排布，

　　全部采用硬管加卡套连接，减少了软管老化带来的渗漏风险，空滤、机滤等常规保养件都布置在机身外侧易操作位置，日常保养无需拆解主体结构即可完成滤芯更换作业。整体结构没有冗余的装饰性外壳，所有部件的排布都优先服务于功能实现与运维效率，焊接机架的焊缝都做了应力释放处理，长期运行不会出现机架变形的问题，安装时只需保证底座水平，固定好四个角的安装螺栓即可完成部署，不需要额外做复杂的对中调试。
