面板式安装ATC保险丝座结构设计

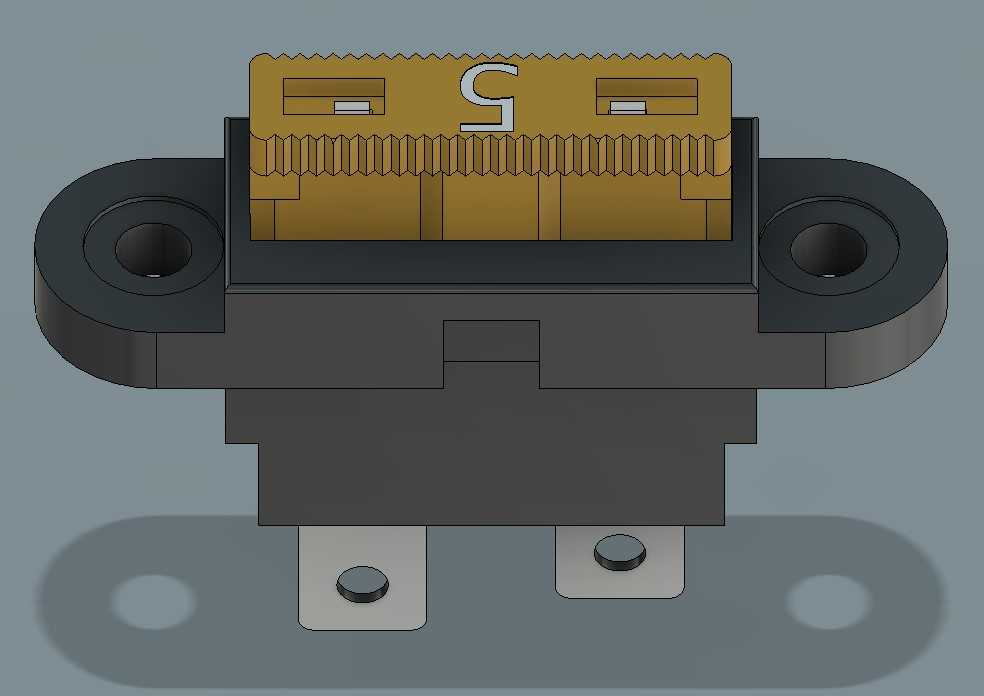

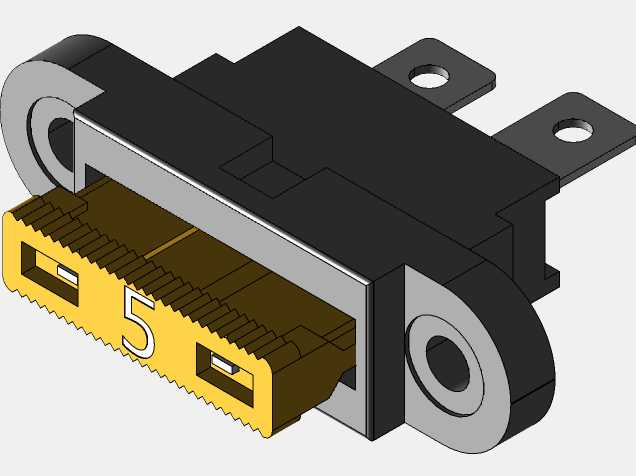

这款面板安装式ATC保险丝座，主要面向车载电路、小型工业电控柜、户外移动供电设备的过流保护场景设计，是电路支路中承载插片式保险丝的专用连接载体，能够在回路电流超出额定阈值时，依托保险丝的熔断特性快速切断供电通路，避免后端用电设备因过流出现烧毁、线路过热起火等风险，在改装车辆、工程作业便携电源、小型机电控制回路中有着十分广泛的应用。从实际使用功能来看，该部件同时承担保险丝固定、电路导通、安装定位三重作用，主体基座采用耐高温绝缘工程材质制作，能够隔绝插片带电部位与安装面板的接触，避免出现短路、漏电隐患；中部的插槽结构完全适配标准ATC规格插片保险丝，插拔时的阻尼经过调校，既可以保证日常行车、设备运行产生振动时保险丝不会松脱移位，也能在更换保险丝时无需专用工具即可徒手操作，降低后期维护的难度。两侧带安装孔的固定耳是面板安装的核心结构，设计时充分考虑了不同厚度安装面板的适配性，安装孔的孔径匹配常用的自攻螺丝与机牙螺丝规格，安装时仅需在设备面板上开出对应尺寸的避让方孔，将保险丝座主体从面板正面嵌入后，通过两侧耳位的螺丝锁紧即可完成固定，无需额外设计复杂的固定卡扣或者压接结构，能够大幅降低装配环节的工时消耗。底部的两个插焊端子采用导电性能优异的铜质基材制作，表面做镀锡防氧化处理，既可以直接压接对应线径的导线，也能够适配PCB板直插焊接的装配需求，端子与基座的结合处做了防松脱的倒钩结构，长期受外力拉扯也不会出现端子退位、接触不良的问题。整体外形的轮廓边界规整，安装后突出面板的高度经过优化，不会占用面板后方过多的布线空间，插槽上方的防滑齿纹结构，能够在插拔保险丝时增加手指与部件的摩擦力，即便戴薄型防护手套操作也不易打滑。基座与保险丝的配合间隙控制在合理范围，能够阻挡日常使用中的灰尘、溅水直接接触到带电插片，提升复杂工况下的使用可靠性，两侧固定耳的中心距尺寸符合行业通用的安装规范，能够直接替换同类型的老旧保险丝座，无需重新对安装面板进行打孔改造，适配性极强。
