SMT贴片式40针排母连接器结构

　　在消费电子、工业控制板卡、嵌入式开发模块的PCB组装环节，板间垂直连接的可靠性一直是结构设计需要重点考量的环节，这款40针SMT连接器正是针对高密度板对板堆叠场景开发的接插部件。日常选型中这类排母常与对应规格的排针配对使用，实现两块平行PCB之间的信号与低压电源传输，相比直插式排母，SMT贴装版本不需要在PCB上开设贯穿安装孔，能够充分利用PCB背面的布线空间，在厚度受限的便携设备、紧凑型采集模块中应用占比逐年提升。

　　从结构设计逻辑来看，这款连接器采用双排错位针位布局，单排20个接触端子合计40个连接通道，能够满足多数8位、16位主控模块的IO引出需求，绝缘基座采用耐高温工程塑料注塑成型，能够承受SMT回流焊过程中的峰值温度冲击，不会出现基座变形、端子移位的问题。端子部分采用磷青铜材质冲压成型，接触区域做镀金处理降低接触电阻，焊接端做镀锡处理提升焊锡浸润性，每个端子的接触臂设计有适度弹性余量，排针插入时能够提供稳定的正向接触压力，同时兼顾插拔寿命与接触可靠性，避免长期使用后出现接触松动、信号瞬断的问题。

　　安装边界层面，这款连接器的贴装面与PCB贴合时，所有端子的焊脚均位于同一平面，共面度控制在贴片工艺允许的公差范围内，不会出现个别引脚虚焊的问题；基座本体的宽度、长度尺寸经过优化，在保证40个针位绝缘间距满足安规要求的前提下，尽可能压缩占用的PCB板面空间，相邻针位的中心距符合通用排针排母的标准间距规范，可与市售同规格公座完全互换，不需要单独定制配对部件。基座高度设计兼顾板间堆叠间隙需求，配对后两块PCB之间的预留间隙能够满足多数板载贴片元件的高度避让要求，不会出现元件干涉挤压的问题。

　　实际生产应用中，这类连接器可以通过标准SMT贴片机完成自动拾取贴装，配合回流焊工艺与其他表贴元件一次性完成焊接，不需要额外安排人工补焊工序，能够有效提升PCBA组装的生产效率。在结构选型阶段，设计人员需要重点核对连接器的贴装占位尺寸、焊盘布局与PCB设计的匹配性，同时确认配对排针的插合深度，避免插合不到位导致的接触不良，或是插合过深顶坏基座的问题。针对存在振动的应用场景，还可以在连接器两侧增加固定焊片，进一步提升焊接后的连接强度，避免长期振动后焊脚出现疲劳开裂的问题。

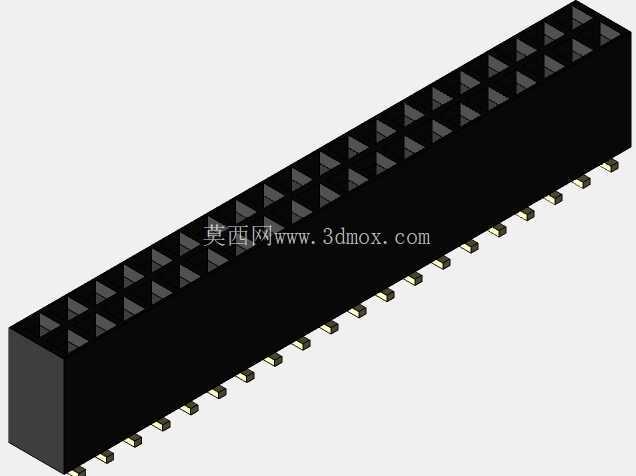

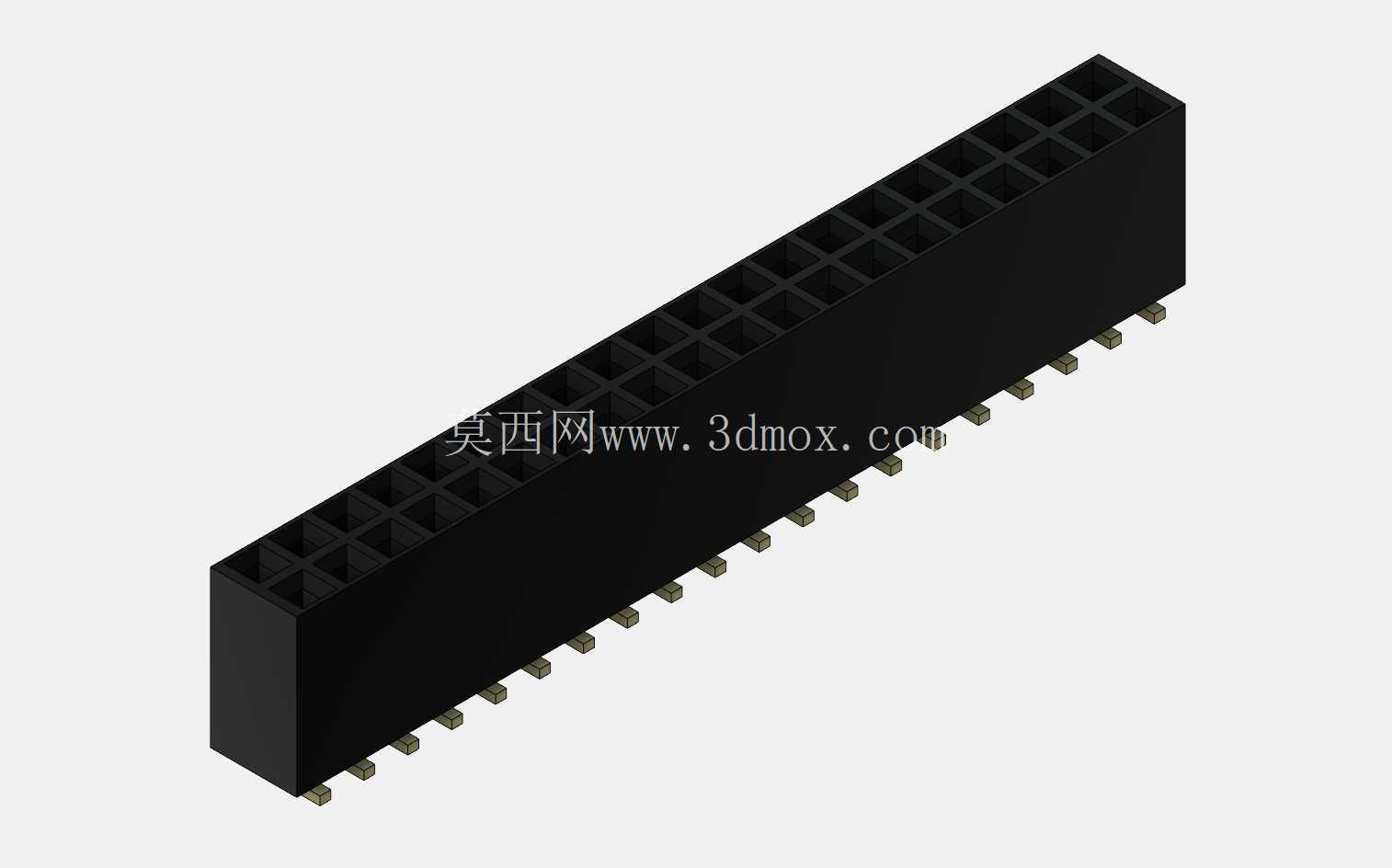

　　从建模细节来看，这款模型完整还原了绝缘基座的格栅式腔体结构，每个端子的位置、焊脚的伸出长度与角度都与实物保持一致，基座外侧的脱模斜度、端子与基座的配合间隙都做了准确还原，可直接用于PCBA布局的干涉检查、整机装配的堆叠间隙验证，也能作为接插件标准件导入常用的三维元件库，减少设计人员重复建模的工作量。建模过程中对基座的棱角做了符合注塑工艺要求的圆角处理，没有出现违背加工工艺的尖锐结构，端子部分的弹性臂结构也做了适度简化，既保证模型外观与实物一致，也控制了整体文件大小，不会给大装配体的运行带来额外负担。
