MOS管功率驱动开关模块结构设计

　　这套MOSFET驱动开关模块的三维结构，围绕小电流控制大负载这一实际电控需求展开，常见于教学实验台、小型自动化产线的执行端、智能小车负载通断、照明与直流电机的远程开关控制场景。现场使用时，主控板的IO口只需要输出毫安级信号，就能通过模块上的功率MOS管完成数安乃至十安级直流负载的切换，避免主控引脚直接承载大电流而烧毁。

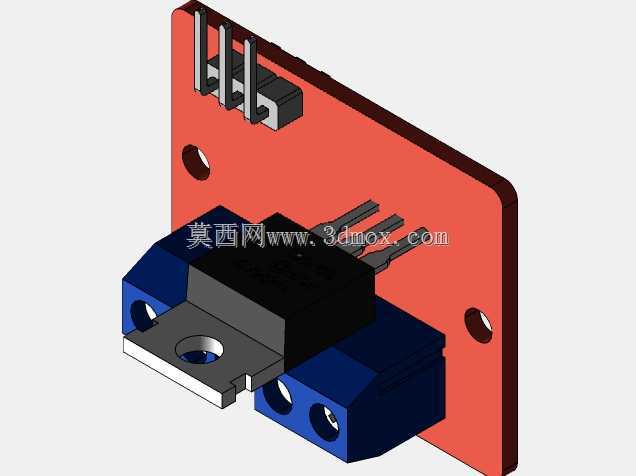

　　从板件布局看，红色PCB基板承担所有元件的承载与走线连接，板上预留的安装孔位于对角位置，孔径与沉台按照常规M3螺钉配合设计，安装时可直接固定在亚克力面板、设备钣金内壁或3D打印支架上，孔边到板边缘留有足够余量，锁紧时不会压裂线路板。板体轮廓为矩形，四周元件高度分层明显：最高的是直立安装的TO-220封装功率管，金属散热片朝向板外侧，后续若需加装小型散热鳍片，该朝向不会和两侧接线端子发生干涉；两个深蓝色弹簧式接线端子分列板面前后区域，端子上的圆孔用于插入导线，按压卡扣即可完成线芯锁紧，强电输入、负载输出、信号地的丝印字符直接印在基板铜箔层对应的位置，装配接线时顺着丝印走線即可，不易接反。

　　设计思路上优先考虑了接线操作空间：端子与功率管之间留出手指按压卡扣的间隙，端子外侧到板边的距离满足导线弯折半径，多股软线接入后不会被板边硬折。功率管的引脚穿过PCB焊盘后弯折高度统一，金属背板与板平面保持垂直，既保证散热片贴合面积，也让整板最高点集中在管体区域，装箱时可以针对这一处单独预留高度空间，其余区域元件贴板布置，整体厚度紧凑。

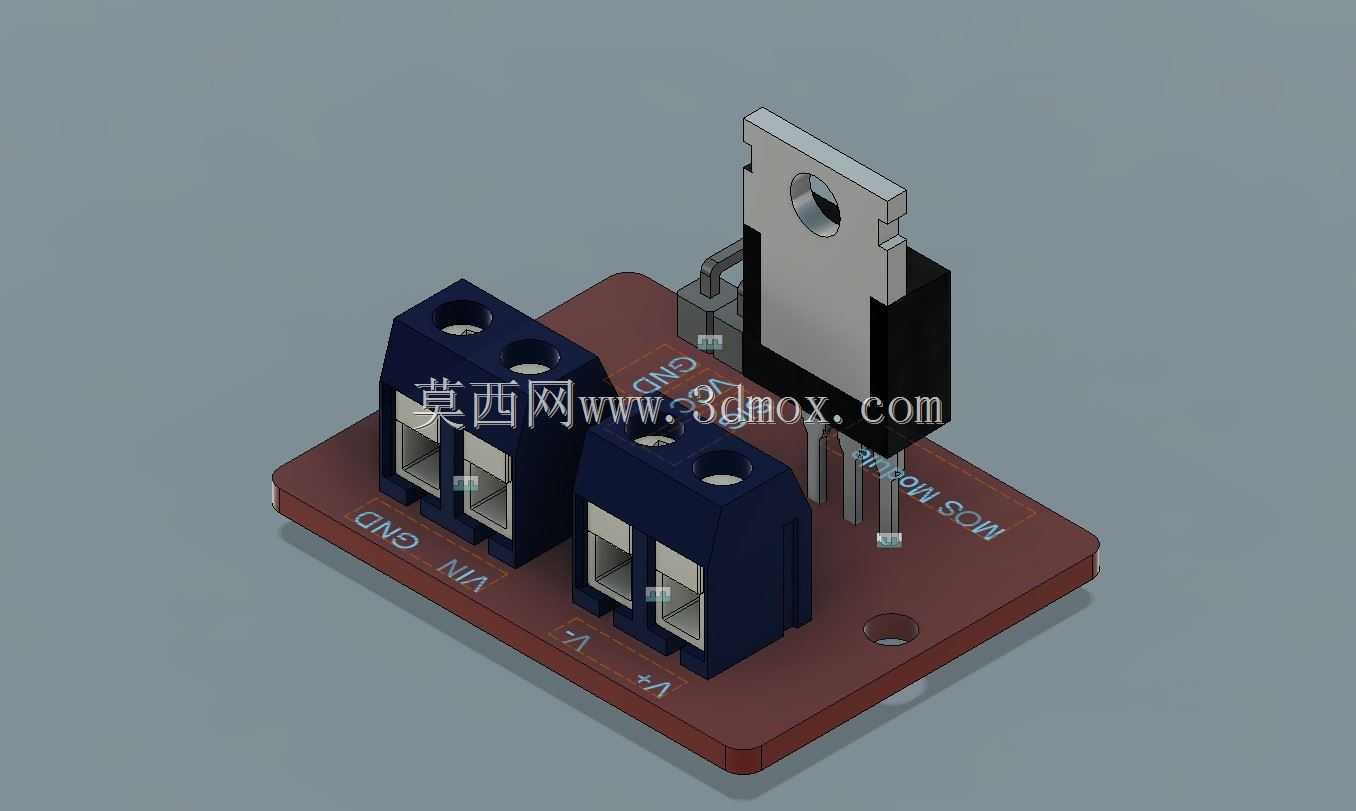

　　结构建模过程中，PCB板按照实际双层板厚度绘制，焊盘、过孔以简化实体表现，接线端子的卡扣、进线孔、分隔槽都还原了实物装配关系，MOS管的塑封本体、金属散热片、三个直插引脚分别独立建模，装配时引脚对应插入板上孔位，和实际焊接工序的定位逻辑完全一致。板上丝印的GND、VIN、VOUT标识以凸起或贴图方式呈现，在三维评审时可以直观核对接线定义，不用反复对照二维原理图。

　　安装边界方面，整板平面尺寸适配小型设备电控仓的空余位置，接线端子朝向设备外侧开口方向时，外部线缆可以直接伸入端子，无需在仓内额外弯折；功率管散热面朝向通风路径，设备内部散热风扇形成的气流可以直接掠过金属片，带走导通时产生的热量。模块整体没有突出的尖锐结构，板角做了小圆弧处理，装配人员手持操作时不会被割伤，端子的绝缘外壳完全覆盖带电金属部分，相邻端子之间的绝缘隔筋保证大电流通过时不会发生极间爬电。

　　在成套设备里这类模块往往作为功率执行的中间层，上游连接单片机、继电器输出或PLC数字量端口，下游对接直流电机、电磁铁、加热片、LED灯带等负载，结构设计上兼顾了面包板实验的快速搭线和整机内部的永久固定两种使用方式，三维模型完整还原了各元件的相对位置与装配间隙，可直接用于电控仓布局校验、安装支架设计以及接线工艺指导。
