大尺寸CoreXY结构3D打印设备机架设计

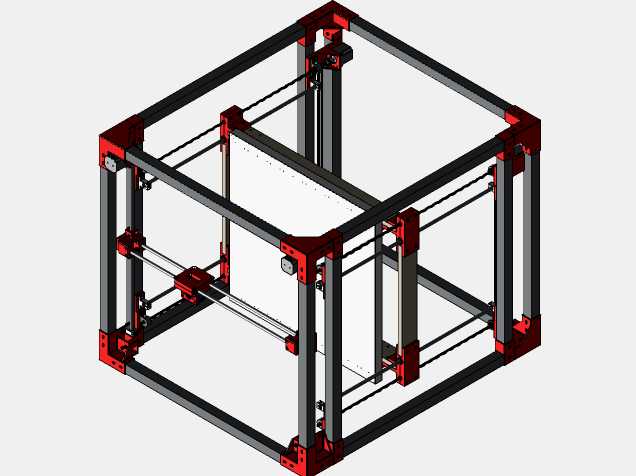

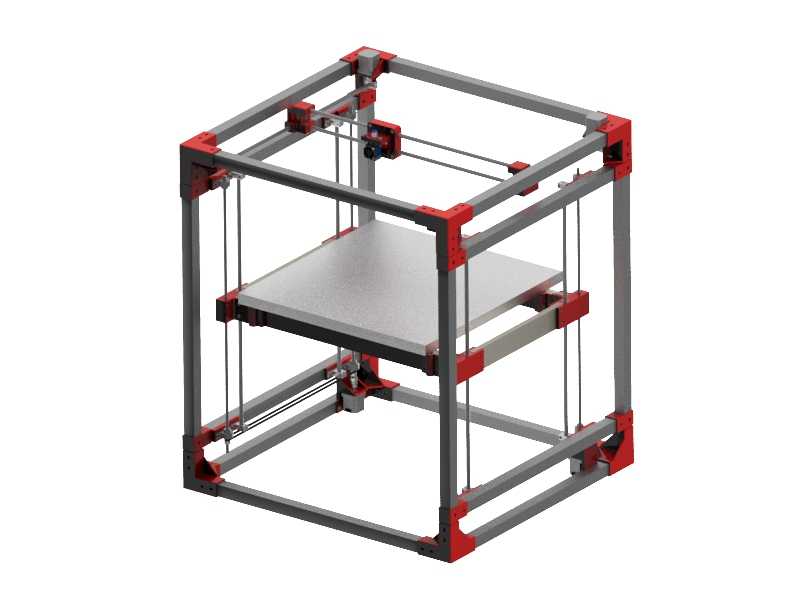

这款大尺寸成型空间的3D打印设备机架，主要面向桌面级工业原型制作、大尺寸文创产品打印、中小批量定制化零部件生产场景，能够满足创客空间、产品设计工作室、小型加工工坊的日常打印需求，可适配PLA、ABS、PETG等多种主流熔融沉积成型耗材，完成从概念手板到功能验证件的全流程制作。设备整体采用立方体框架布局，成型空间达到500mm×500mm×500mm，相比常规桌面级3D打印机拥有更大的打印边界，能够一次性完成大尺寸模型的制作，避免了模型拆分打印后拼接带来的精度损失与强度缺陷，同时也支持小尺寸零件的批量排布打印，提升单批次加工效率。框架主体采用标准工业铝型材搭建，搭配红色高强度角件完成各型材段的连接固定，铝型材本身的槽道结构方便后期加装各类功能附件，比如耗材架、照明模组、防尘罩、自动调平传感器等，无需对框架进行二次打孔加工，拓展性极强；角件采用受力优化的直角包裹结构，能够抵消传动过程中产生的往复冲击力，长期运行也不会出现框架松动偏移的问题，保障整机运行的稳定性。运动结构采用经典CoreXY传动布局，XY方向的传动组件集中布置在框架上部，通过同步带联动实现打印头的平面快速移动，这种布局能够有效降低运动部件的重量，提升打印头的移动速度与定位精度，减少高速运动时的惯性抖动；Z轴方向采用多根光轴搭配直线轴承的导向结构，配合丝杆传动带动成型平台上下移动，平台采用整块平整铝板作为承载基底，能够保证打印过程中平台的平整度，避免大尺寸打印时出现翘边、层纹偏移的问题。设计过程中充分考虑了安装与维护的便捷性，所有型材连接位置都预留了充足的操作空间，同步带的张紧机构布置在框架外侧，无需拆解框架即可完成皮带张紧度的调节；各传动部件的安装位都做了定位基准设计，组装时能够快速完成各轴的平行度校准，降低组装调试的难度。整机框架的外部安装边界规整，既可以放置在工作台面上使用，也可以搭配落地支架放置在地面，适配不同的车间与工作室空间布局，框架底部预留了脚轮与调平脚杯的安装位，方便设备的移动与水平校准，进一步提升不同使用场景下的适配能力。
